درایو آلتیوار 300 اشنایدر، متنوع و پرکاربرد

آشنایی با برند اشنایدر و سری Altivar

اشنایدر الکتریک برند چند ملیتی فرانسوی است که در زمینه تولید تجهیزات اتوماسیون صنعتی و مدیریت انرژی فعالیت می کند. این کمپانی در حوزه های سبک و سنگین صنعتی در سطح جهانی فعالیت گسترده ای دارد. مهمترین حوزه های فعالیت این شرکت عبارتند از:
–  درایو کنترل دور موتور اشنایدر
– کلید اتوماتیک اشنایدر
– رله‌ اشنایدر
– تجهیزات حفاظتی اشنایدر
– تجهیزات اتوماسیون صنعتی
– کنترل کننده های منطقی PLC
– سیستم‌های مدیریت ساختمان (BMS)

آلتیوار Altivar نسل جدید تجهیزات کنترل دور موتور اشنایدر را شامل می شود. این تجهیزات در دو گروه اصلی به بازار ارائه می شود:

• سافت استارتر اشنایدر، جهت رفع چالش های راه اندازی (و توقف) موتور الکتریکی
•  درایو اشنایدر، علاوه بر راه اندازی نرم موتور الکتریکی بر سرعت و گشتاور آن کنترل همه جانبه دارد

درایو های نسل جدید آلتیوار اشنایدر بر هوشمند سازی و بهره وری هر چه بیشتر انرژی تاکید دارد. درایو آلتیوار 212 ، 300 ، 600 ، 900 نمونه هایی از سری های مختلف آلتیوار هستند.

درایو کنترل دور موتور Altivar 212

درایو آلتیوار 212 مناسب کنترل دور تهویه و HVAC می باشد. این سری نصب آسان و راه اندازی سریعی دارد . با سیستم کنترل انرژی ساختمان به راحتی ارتباط بر قرار می کند. در مجموع راه حلی برای کنترل دور و مصرف بهینه انرژی در فن‌ها، پمپ‌ها، چیلرها و هواسازها است.

درایو آلتیوار 300 اشنایدر

این سری آلتیوار برای ماشین‌آلات و خطوط صنعتی طراحی شده است. در حقیقت درایو آلتیوار 300 اشنایدر کاربرد عمومی دارد و طیف وسیعی از کاربرد های سبک تا سنگین را شامل می شود. سری های ATV312 ، ,ATV 320 و ATV340زیر مجموعه های این سری است . در ادامه بحث اصلی بیشتر به این سری خواهیم پرداخت.

درایو کنترل دور سری پیشرفته Altivar 600

درایو آلیتوار 600 کنترل های پیشرفته تری را در زمینه صنعت ساختمان و صنایع زیر ساختی شامل می شود. HVAC ، ایستگاه های پمپاژ و برج های خنک کننده نمونه هایی از کاربرد این سری هستند.

تمرکز این سری بر روی صرفه‌جویی انرژی، سادگی کاربری و مدیریت هوشمند مصرف برق است. نسل قدیمی تر درایو های این گروه در قالب درایو آلتیوار 61 شناخته می شود. این سری به عنوان یک گزینه بسیار مناسب برای محیط های حساس به نویز شناخته می شود.

درایو های فوق پیشرفته سری آلتیوار 900

این سری از درایو ها برای مصارف پیشرفته صنعتی مانند صنایع نفت، گاز، پتروشیمی، معادن، فلزات، سیمان و . . .  کاربرد دارد. تمرکز درایو آلتیوار 900  بر روی کنترل گشتاور و سرعت با دقت بسیار بالاست. این سری  درجه IP  بالایی دارد و از توابع فوق پیشرفته و پروتکل های ارتباطی صنعتی بهره می برد.

دریو آلتیوار 71 سری قدیمی تر این گروه است. هنوز در بسیاری از طراحی های صنعتی پیشرفته 15 تا 20 سال گذشته کنترل امور به دست  Altivar 71 است.

حال که به صورت مختصر با سری های مختلف آلتیوار آشنا شدید درایو آلتیوار 300 اشنایدر را بررسی می کنیم. با ما همراه باشید.

درایو آلتیوار 300 اشنایدر

سری Altivar 300 شامل درایوهای فرکانس متغیر (VFD) است که برای کاربردهای عمومی و صنعتی طراحی شده‌اند. این درایوها امکان کنترل دقیق سرعت، گشتاور و مصرف انرژی موتورهای الکتریکی را فراهم می‌کنند و با بسیاری از پروتکل‌های صنعتی مانند Modbus، CANopen، Ethernet و Profibus سازگاری دارند.

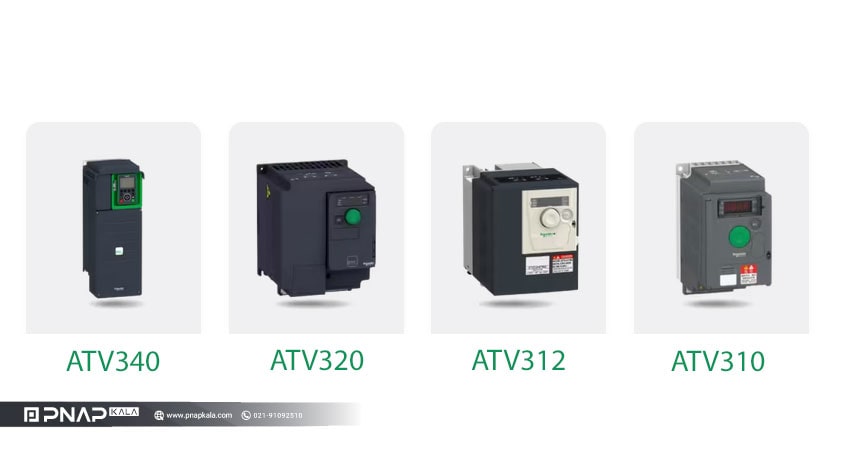

در دسته‌بندی درایو آلتیوار 300 اشنایدر ، سه مدل پرکاربرد به چشم می‌خورند:

•  Altivar312 مناسب برای کاربردهای سبک تا متوسط
• Altivar 320 مناسب برای ماشین‌آلات پیشرفته با کنترل دقیق
• Altivar 340 مخصوص کاربردهای صنعتی سنگین و با عملکرد بالا

درایو آلتیوار 300 اشنایدر (شامل 312،320 و 340 ) امکاناتی مانند کنترل برداری بدون سنسور، ارتباطات صنعتی پیشرفته (Ethernet, CANopen)، کارایی بهتر در سرعت پایین و امکانات ایمنی مثل STO (Safe Torque Off) دارد. به همین دلیل در کاربرد های عمومی صنعتی و به عنوان درایو کنترل ماشین پیشرفته به کار گرفته می شوند.

شاید این سوال برای شما مطرح شده باشد که چرا Altivar 310 در این دسته بندی قرار نگرفته است؟! در پاسخ به این سوال باید گفت درایو سری 310 امکانات ساده تر و قیمت اقتصادی تری دارد. این محصول برای بازارهای در حال توسعه (چین، خاورمیانه و آمریکای جنوبی) طراحی و تولید می شود.

البته در سایت پناپ کالا سری 310 به عنوان فرزند خوانده این مجموعه در کنار سایر محصولات دسته بندی آلتیوار 300 قرار گرفته است. درایو آلتیوار 310  با تاکید بر اقتصادی بودن، کنترل سرعت ساده تر و امکانات ارتباطی محدود تری دارد.
در ادامه با هر یک از اعضای درایو آلتیوار 300 اشنایدر آشنا می شویم.

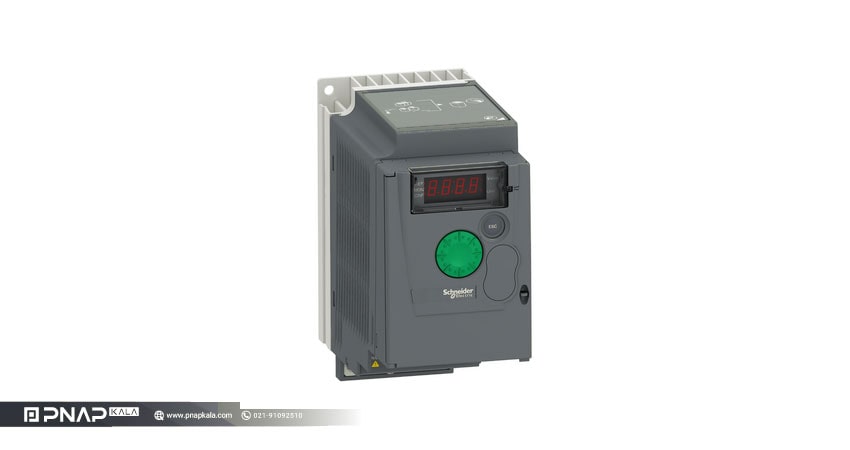

درایو آلتیوار 310

این درایو از اعضای خانواده Easy اشنایدر است . البته بر روی سایت پناپ کالا این سری در کنار زیر دسته های Altivar  300 قرار گرفته است. رنج توان آلتیوار 310 از 0.37 تا 11 کیلو وات را شامل می شود. آلتیوار 310 به لحاظ امکانات و در مقام مقایسه با محصولات برند زیمنس به درایو v20 بسیار شبیه است.

اکر نیاز به امکاناتی شبیه کنترل برداری پیش رفته و یا اترنت صنعتی ندارید آلتیوار 310 در حقیقت بهترین، با کیفیت ترین و قیمت مناسب ترین انتخاب خواهد بود.

درایوآلتیوار ‌ 310 در صنایع گسترده ای مورد استفاده قرار می گیرد. به عنوان مثال :

• راه اندازی ماشین‌آلات نساجی
•  کاشی و سرامیک
•  بسته‌بندی و چاپ
•  تجهیزات چوب‌بری، ماشین ابزار
•  سیستم‌های جابجایی مواد
• نوار نقاله‌ صنعتی
•  خطوط تولید پایه
• درایو کنترل پمپ‌ ، کمپرسورها و فن‌ها

قابلیت های کنترلی 310 عبارتند از:

• کنترل پیشرفته گشتاور و راه‌اندازی با 150٪ گشتاور نامی در فرکانس 3Hz
• حالت‌های کنترل مختلف شامل بهره‌وری انرژی، پمپ/فن، و پروفایل استاندارد
• تزریق DC برای توقف سریع و ایمن موتور
• توابع JOG، پرش فرکانس، تثبیت سرعت و کنترل PID

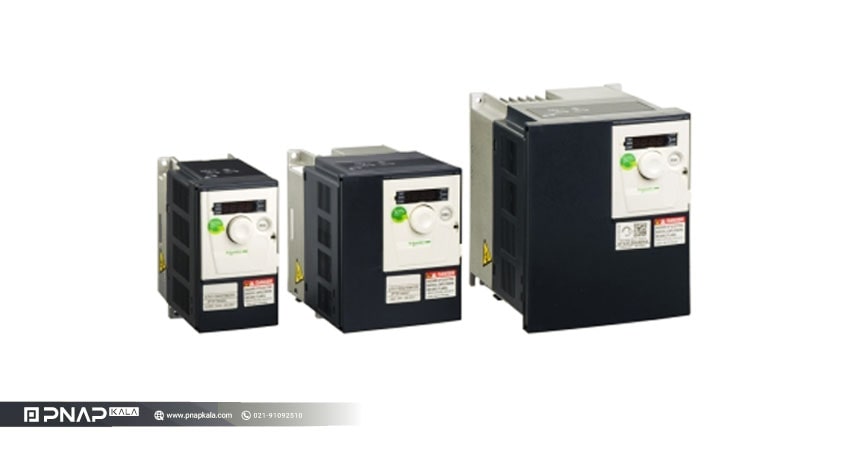

درایو آلتیوار 312

درایو آلتیوار 312 برای کاربرد های پایه کنترلی موتور های آسنکرون تک فاز و سه فاز طراحی شده است. رنج توان این درایو برای موتور سه فار 0.18 تا 15 کیلو وات و برای تک فاز 0.18 تا 2.2 کیلو وات است. ATV312 مجهز به کارت‌های ارتباطی متعدد (مانند Modbus، CANopen، DeviceNet و Profibus) می باشد.در حالی کهATV310 فقط از Modbus RS485 پشتیبانی می‌کند.

درایو آلتیوار 312  در کنترل ماشین‌آلات صنعتی ساده مورد استفاده قرار می گیرد. درایو میکسر، نوار نقاله، بالابر، ماشین‌آلات بسته‌بندی و برچسب‌زنی و ماشین‌آلات نساجی برخی از مهم ترین حوزه های کاربردی این سری است.

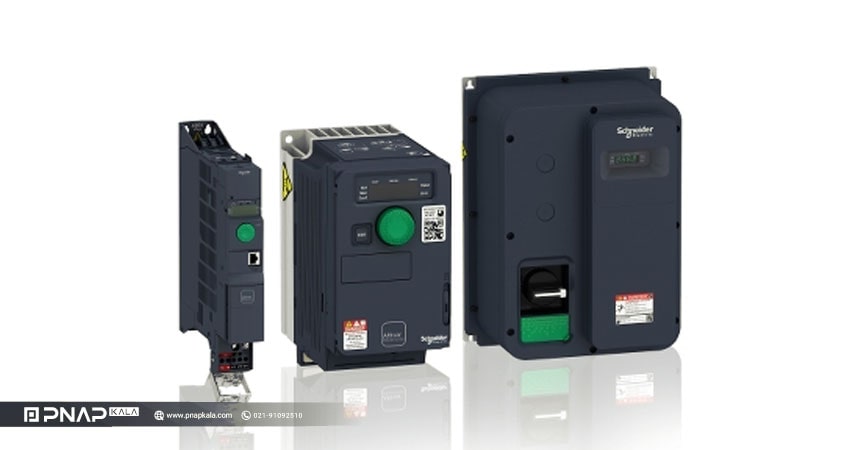

درایو آلتیوار 320

ATV320 زیر مجموعه درایو آلتیوار 300 اشنایدر ، برای کنترل موتورهای سه‌فاز و تک‌فاز آسنکرون و سنکرون با رنج توان 0.18 تا 15 کیلووات طراحی شده است. این درایو با ابعاد جمع‌وجور، در دو مدل IP20 (نصب در تابلو) و IP66 (نصب خارجی) و سایزهای کتابی و کامپکت عرضه می‌شود.

ویژگی‌های کلیدی درایو آلتیوار 320 کنترل دقیق سرعت و گشتاور، عملکرد دینامیکی بالا، پشتیبانی از پروتکل‌های ارتباطی (اترنت، CANopen، Profibus)، و یکپارچگی با پلتفرم EcoStruxure و نرم‌افزار SoMachine است. درایو نوار نقاله، درایو بالابر ، ماشین‌آلات بسته‌بندی و درایو کنترل پمپ و فن نمونه هایی از کاربرد این سری است.

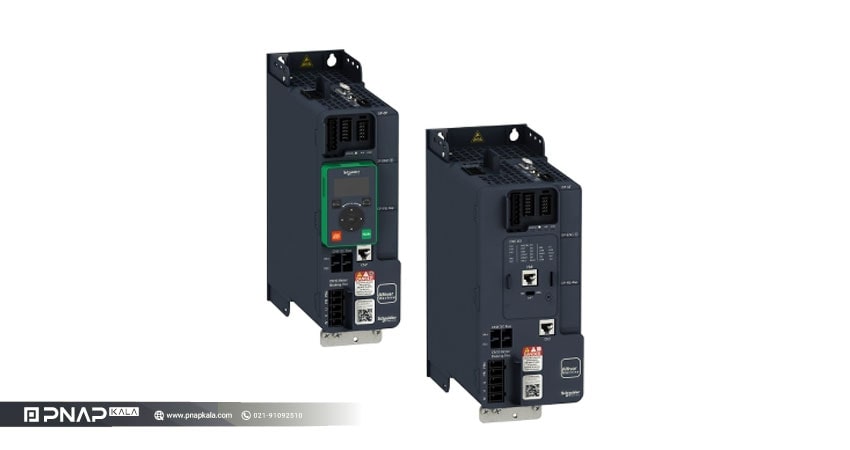

درایو آلتیوار 340

ATV340 اشنایدر، یک درایو فرکانس متغیر از خانواده درایو آلتیوار 300 اشنایدر مناسب ‌کار سنگین و با کارایی بالا برای موتورهای سه‌فاز سنکرون و آسنکرون در رنج توان 0.75 تا 75 کیلووات است. این درایو با استاندارد IP20، مناسب کنترل حلقه باز و بسته و مجهز به فناوری‌های پیشرفته کنترلی است.

مهم ترین کاربرد این سری عبارتند از  بسته‌بندی، جابجایی مواد، بالابرها، پمپ‌ها و ماشین‌آلات صنعتی. در میان پروتکل های ارتباطی درایو اشنایدر، ATV340 از پروتکل‌های ارتباطی متنوعی. مانند اترنت، Modbus TCP/IP، SERCOS III، CANopen و  … پشتیبانی می کند.

زمان پاسخ سریع (1 میلی‌ثانیه)، گشتاور تا 220% مقدار نامی، و رنج سرعت گسترده (تا 400 هرتز) از دیگر ویژگی های منحصر به فرد در این دسته بندی است. ATV340 همچنین با EcoStruxure Machine Expert و SoMove یکپارچه شده و قابلیت‌هایی مثل نظارت حرارتی وکنترل PID را ارائه می‌دهد.

این درایو با کاهش زمان طراحی و افزایش بهره‌وری، انتخابی ایده‌آل برای تولیدکنندگان ماشین‌آلات صنعتی  است.

جمع بندی

درایو آلتیوار 300  اشنایدر شامل مدل‌های  ATV312، ATV320 و ATV340 است. این سری ها برای کنترل موتورهای سه‌فاز و تک‌فاز سنکرون و آسنکرون در کاربردهای صنعتی طراحی شده‌اند. ATV310  از خانواده آلتیوار Easy به دلیل نزدیکی و شباهت ویژگی ها در این دسته بندی قرار داده شده است.

این درایوها  بر کارایی، انعطاف‌پذیری و یکپارچگی با سیستم‌های اتوماسیون تمرکز دارد. در مجموع ATV 300 برای ماشین‌سازان و درکاربردهای متنوع صنعتی مورد استفاده قرار می گیرد.

•   ATV310  و ATV312  پروژه‌های ساده و اقتصادی
•  ATV320  برای کاربردهای عمومی با انعطاف‌پذیری بالا
•  ATV340 برای ماشین‌آلات پیچیده و دقیق مناسب‌اند

این سری‌ها بر کاهش زمان طراحی، صرفه‌جویی انرژی و ایمنی یکپارچه تاکید دارد. و بدین وسیله نیازهای تولیدکنندگان ماشین‌آلات (OEM) را به‌خوبی برآورده می‌کنند.
