مقدمه ای بر سافت استارتر
راه اندازی موتور الکتریکی از جمله چالش های اساسی صنعت است. رفتار متفاوت موتورها در لحظه شروع به کار سبب ارائه راهکارهای مختلفب برای غلبه بر این چالش شده است. سیم پیچ موتور در لحظه شروع به کار رفتاری شبیه اتصال کوتاه دارد و جریان بزرگی از شبکه می کشد که به جریان هجومی موسوم است.
علاوه بر این تکان های شدید ناشی از شروع به کار ناگهانی موتور به بخش های متحرک سیستم آسیب وارد می کند. یکی از راهکارهای غلبه بر این چالش ها، استفاده از سافت استارتر است. سافت استارتر با استفاده از تکنیک کاهش ولتاژ، چالش های راه اندازی موتور را برطرف می کند.
راه انداز نرم موتور را با یک ولتاژ کاهش یافته راه اندازی می کند. سپس ولتاژ موتور تا مقدار نامی افزایش پیدا می کند. قطعات الکترونیکی به نام تریستور وظیفه تنظیم سطح ولتاژ را بر عهده دارند. تریستور مانند یک دیود عمل می کند که زمان عبور سیگنال از آن قابل تنظیم است.
زمان فعال سازی تریستور با یک زاویه مشخص می شود که زاویه آتش نام دارد. نزدیک شدن زاویه آتش به صفر سبب افزایش سطح ولتاژ عبوری می شود. زاویه آتش صفر درجه به معنای عبور حداکثر ولتاژ از مدار است. پس از رسیدن ولتاژ موتور به مقدار نامی، تریستورها از مدار خارج می شوند و موتور مستقیما به منبع متصل می شود.
انواع مختلفی از سافت استارتر در بازار ایران موجود است. از جمله نمونه های محبوب موجود در بازار می توان موارد زیر را نام برد:
رنج توان و قابلیت های عملیاتی محصولات مختلف با هم متفاوت است.
انواع سافت استارتر
قبل از پرداختن به راه انداز نرم اشنایدر، بیان مقدمه ای در مورد انواع سافت استارتر ضروری است. روش های مختلفی برای دسته بندی راه انداز نرم وجود دارد. در رایج ترین روش، سافت استارترها به دو گروه آنالوگ و دیجیتال تقسیم می شوند.

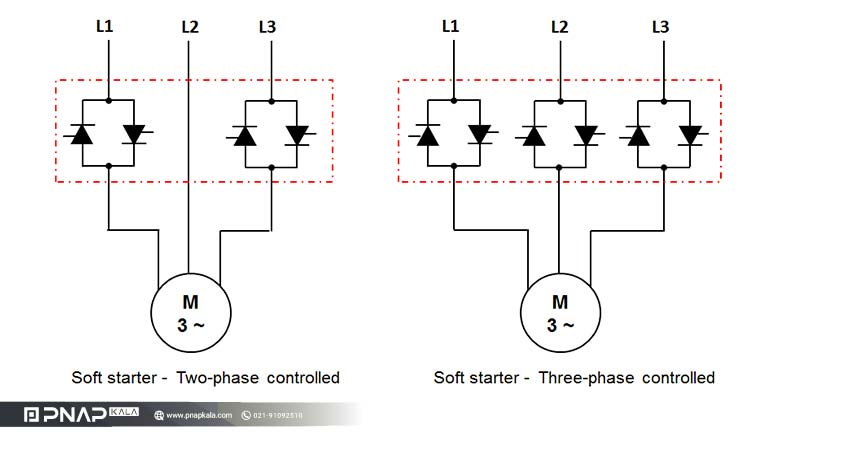

اصلی ترین تفاوت نمونه های آنالوگ و دیجیتال سافت استارتر در تکنولوژی مدار کنترل آن ها است. علاوه بر این تعداد فاز تحت کنترل آن ها با هم متفاوت است. سافت استارتر اشنایدر هر دو نمونه آنالوگ و دیجیتال را عرضه می کند. در ادامه به بیان چکیده ای از ویژگی های هر گروه خواهیم پرداخت.
ویژگی های سافت استارتر آنالوگ
- کنترل روی یک یا دو فاز (بسته به نوع آن)
- عدم کنترل روی همه فازها و نیاز به استفاده از تجهیزات حفاظتی مانند بی متال، کلید حرارتی و فیوز
- استفاده از مدار های آنالوگ برای کنترل جریان و گشتاور (دقت کمتر نسبت به نمونه های دیجیتال)
- قابلیت های حفاظتی پایه مانند حفاظت اتصال کوتاه و اضافه بار و …
- قابلیت های ارتباطی و امکانات شبکه محدود
- توابع کنترلی محدود (سافت استارت و استپ، کنترل توان، زمان شروع ، ولتاژ شروع)
ویژگی های سافت استارتر دیجیتال
سافت استارترهای دیجیتال نمونه پیشرفته راه انداز نرم هستند. در کاربردهایی که راه اندازی موتور با دقت بالا مورد نیاز است، سافت استارتر دیجیتال پیشنهاد می شود. از جمله ویژگی های راه انداز نرم دیجیتال می توان به موارد زیر اشاره کرد:
- کنترل روی هر سه فاز ورودی
- عدم نیاز به استفاده از تجهیزات حفاظتی اضافی
- استفاده از مدارهای دیجیتال برای کنترل و مانیتورینگ پارامتر های مختلف
- توابع کنترلی و حفاظتی پیشرفته مانند : تنظیم جریان نامی موتور، محدود سازی جریان، زمان افزایش سرعت ، تنظیم گشتاور راه اندازی اولیه، انتخاب نوع توقف و …
- قابلیت های ارتباطی پیشرفته و پشتیبانی از پروتکل های استاندارد مختلف
- توابع کنترلی متنوع و پیشرفته
در مقاله ” مقایسه سافت استارتر آنالوگ و دیجیتال ” جزئیات بیشتری در این زمینه تشریح شده است.
سافت استارتر اشنایدر
اشنایدر الکتریک طیف گسترده ای از تجهیزات برق صنعتی را به بازار عرضه کرده است. در کنار تجهیزات فشار ضعیف اشنایدر که طرفداران زیادی دارند، تجهیزات راه اندازی و کنترل موتور نیز عرضه می شود. سافت استارتر و درایو اشنایدر تحت لوای خانواده آلتیوار معرفی شده است.
درایو اشنایدر به منظور کنترل دقیق عملکرد موتور کاربرد دارد. عملکرد مطمئن، تنوع بالا و رنج گسترده توان از جمله ویژگی های این محصولات است. از سوی دیگر سافت استارتر اشنایدر قابلیت راه اندازی و توقف نرم موتور را دارد. این محصولات نیز تنوع بالایی دارد و در سری های مختلف عرضه می شود.
تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است.
مزایای استفاده از سافت استارتر اشنایدر
استفاده از سافت استارتر مزایای مختلفی برای صنایع مختلف دارد. مهمترین مزیت سافت استارتر رفع چالش های راه اندازی موتور است. اما مزایای سافت استارتر به همینجا ختم نمی شود. تولیدکنندگان زیادی در سراسر دنیا اقدام به تولید سافت استارتر می کنند. یکی از پارامترهای انتخاب سافت استارتر، برند دستگاه است.
تولیدکنندگان مختلف قابلیت ها و مزایای متفاوتی را برای محصولاتشان در نظر می گیرند. یکی از پارامترهایی که کمک می کند از بین برندهای مختلف بهترین گزینه را انتخاب کنیم، توجه به مزایای برندهای مختلف است.
دلایل مختلفی برای استفاده از سافت استارتر اشنایدر در پروژه ها وجود دارد. از جمله می توان به موارد زیر اشاره کرد:
- تنوع بالا و رنج گسترده توان تحت پوشش
- عملکرد مطمئن و پایدار
- پشتیبانی از پروتکل های ارتباطی و امکان کنترل از طریق پی ال سی
- امکان برنامه ریزی و مانیتورینگ عملیات به صورت محلی با استفاده از پنل کاربری
- حفاظت از موتور و سافت استارتر
- قیمت مناسب نسبت به عملکرد و قابلیت ها
با استفاده از راه انداز نرم اشنایدر علاوه بر راه اندازی نرم و بدون دغدغه موتور، از مزایای گسترده دیگری نیز بهره مند می شوید.

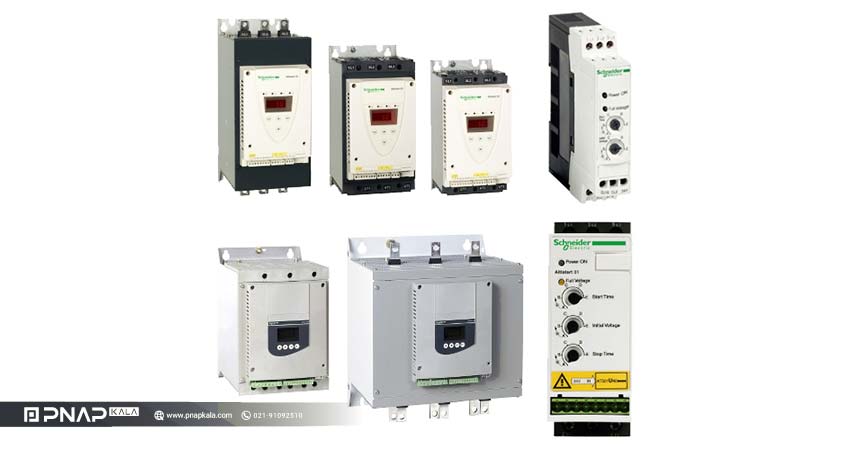

انواع سافت استارتر اشنایدر
موتورهای الکتریکی کاربرد گسترده ای در صنایع مختلف دارند. تنوع کاربرد و عملیات مورد انتظار از یک سو و گستردگی رنج توان موتورها از سوی دیگر سبب عرضه انواع مختلفی از راه انداز نرم شده است. با توجه به تفاوت نیاز کاربردهای مختلف، عموما تولیدکنندگان محصولا خود را در گروه های کاربردی مختلف دسته بندی می کنند.
به عنوان مثال سافت استارتر زیمنس را می توان در گروه های زیر دسته بندی کرد:
اشنایدر نیز سری های مختلفی از راه انداز نرم را برای کاربردهای متنوع عرضه می کند. تعداد فاز تحت کنترل، رنج توان و قابلیت های ارتباطی از جمله تفاوت های سری های مختلف سافت استارتر اشنایر است.

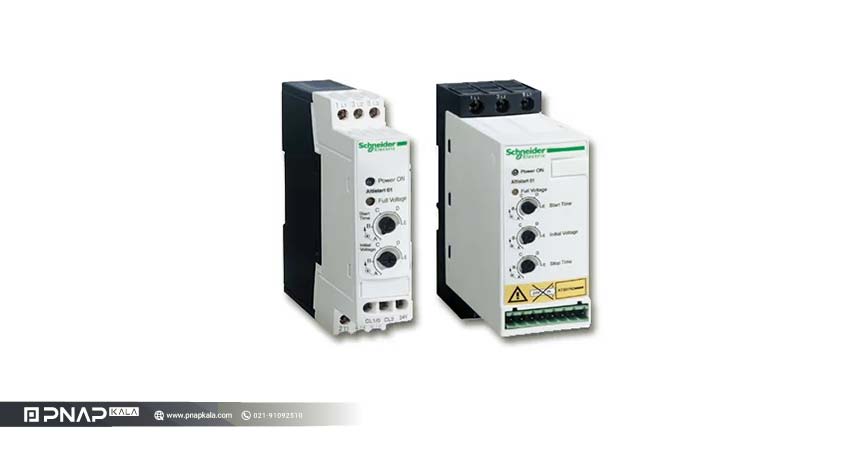

سافت استارتر ATS 01 اشنایدر
راه انداز نرم Altistart 01 برای راه اندازی نرم نرم موتورهای آسنکرون طراحی شده است. این خانواده قابلیت توقف نرم موتور را نیز دارند. محدود کردن گشتاور راه اندازی از دیگر قابلیت های این خانواده است. ATS01 در نمونه های تکفاز و دو فاز کنترل عرضه می شود. حداکثر توان تحت پوشش این خانواده 15 کیلووات است.
این خانواده سافت استارتر اشنایدر امکان راه اندازی تدریجی، روان و کنترل شده موتور را فراهم می کند. پارگی تسمه ها و سایش چرخ دنده ها از جمله خرابی های رایج ناشی از راه اندازی مستقیم موتور الکتریکی است. در صورت استفاده از ATS01 این چالش ها به حداقل می رسد.
سافت استارتر ATS 01 اشنایدر گشتاور و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالا نیاز ندارند، محدود می کند. از جمله مهمترین کاربردهای این راه انداز نرم می توان به موارد زیر اشاره کرد:
- راه اندازی و توقف نوار نقاله
- راه اندازی پمپ ها
- راه اندازی فن
- راه اندازی کمپرسورها
- راه اندازی گیت و درب اتوماتیک
- راه اندازی ماشین آلات تسمه محور و غیره
سافت استارتر Altistart 01 ابعاد جمع و جوری دارد، نصب آن آسان است و امکان نصب آن ها در کنار هم وجود دارد. این راه انداز نرم با استانداردهای IEC/EN 60947-4-2 مطابقت دارد، گواهینامه های UL، CSA، C-Tick،CCC را نیز اخذ کرده است.
خانواده ATS01 از جمله نمونه های سافت استارتر آنالوگ اشنایدر است. این راه اندازها روی (یک یا) دو فاز از سه فاز ورودی کنترل دارند. فاز دیگر مستقیما به موتور وصل می شود.

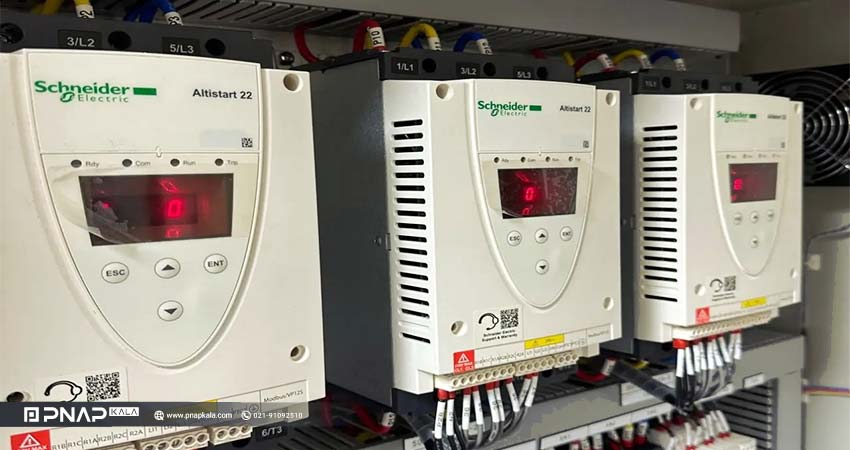

سافت استارتر ATS22 اشنایدر
سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی را دارد. این خانواده سافت استارتر دیجیتال اشنایدر رنج گسترده توان 4 تا 400 کیلو وات را پوشش می دهد. در برنامه های استاندارد با حفاظت موتور کلاس 10 می توان از آن استفاده کرد.
سافت استارتر ATS22 اشنایدر برای کاربردهایی که به پایداری بالا، سهولت نصب و امنیت پرسنل و تجهیزات نیاز دارند یک انتخاب ویژه است. به منظور کاهش تلفات حرارتی و افزایش عمر قطعات، در ساختار این سافت استارتر یک کنتاکتور بای پس داخلی تعبیه شده است.
به بیان دیگر در صورت استفاده از این سافت استارتر اشنایدر به کنتاکتور بای پس خارجی نیاز نخواهید داشت. پس از رسیدن ولتاژ موتور به مقدار نامی، کنتاکتور بای پس وارد مدار شده و تریستورها بای پس می شوند. این کار از تلفات حرارتی بالای تریستورها پیشگیری می کند.

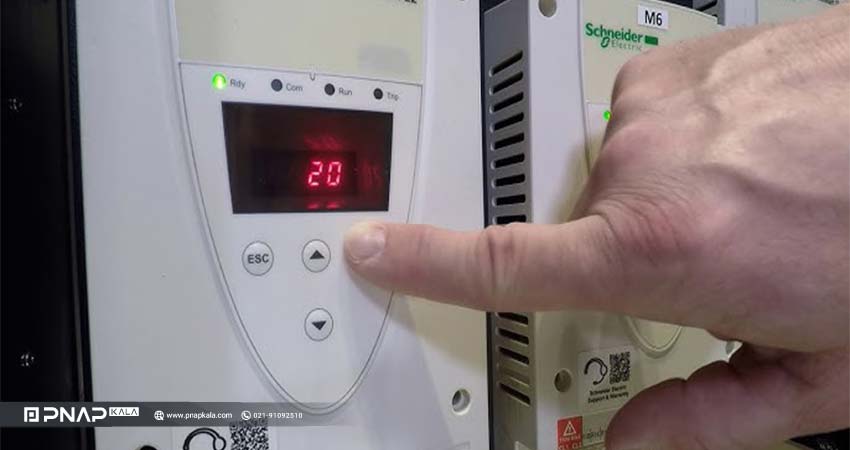

ATS22 از یک نمایشگر یکپارچه بهره می برد. به کمک این ترمینال می توان روی پارامترهای عملیاتی نظارت کرد. انجام تنظیمات متناسب با نیاز پروژه از دیگر مزایای وجود این پنل بر روی سافت استارتر است. سافت استارتر ATS22 اشنایدر به راحتی نصب می شود و به کمک نرم افزار SOMOVE قابل برنامه ریزی است.
این خانواده سافت استارتر اشنایدر برای استفاده در کاربردهای رایج ساختمانی، زیرساختی و صنعتی مناسب است. از جمله مهمترین کاربردهای این راه انداز نرم می توان به موارد زیر اشاره کرد:
- پمپ های گریز از مرکز
- پمپ های پیستونی
- راه اندازی فن
- کمپرسورهای اسکرو
- جابجایی مواد (نقاله و غیره)
- ماشین آلات تخصصی (همزن، میکسر، سانتریفیوژ)

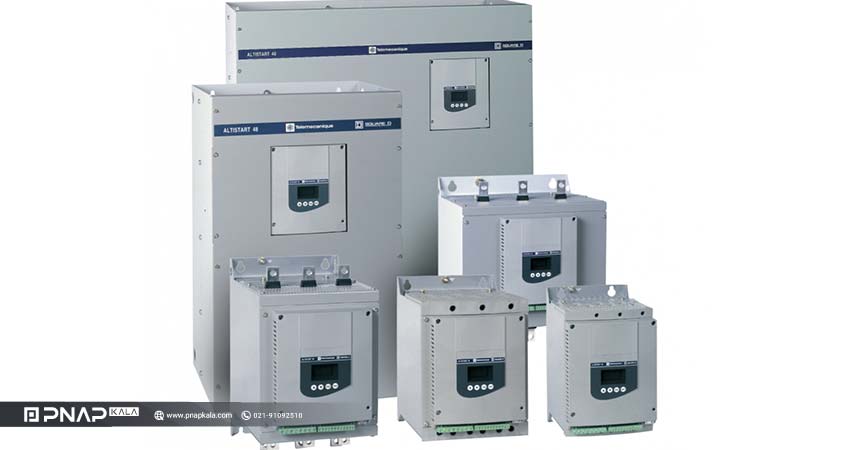

سافت استارتر ATS48 اشنایدر
سافت استارتر ATS48 قابلیت راه اندازی و توقف نرم موتور را دارد. این سافت استارتر با پیکربندی شش تریستوری (سه فاز کنترل)، شتاب و کاهش سرعت کنترل شده موتورهای سه فاز آسنکرون را امکانپذیر می کند.
رنج جریان 17 تا 1200 آمپر توسط این خانواده پوشش داده می شود. سافت استارتر ATS 48 اشنایدر برای استفاده در کاربردهای معمولی و سنگین مناسب است. این محصول از یک الگوریتم کنترل موتور پیشرفته به نام TCS یا سیستم کنترل گشتاور بهره می برد.
الگوریتم TCS سافت استارتر را قادر می سازد بدون نیاز به فیدبک سرعت موتور، نرخ شروع و توقف ثابت و مستقل از بار را تضمین کند. در واقع با استفاده از این سافت استارتر عملکردی مشابه یک درایو فرکانس متغیر را تجربه خواهید کرد. البته با قیمت پایین تر!
در کاربردهای کنترل پمپ، سیستم کنترل گشتاور زمان های طولانی استارت و توقف را حذف می کند. علاوه بر این با استفاده از نسخه ویژه کنترل پمپ، گذارهای هیدرولیکی و کوبش سوپاپ های برگشتی به خوبی کنترل می شود. کارایی بالای الگوریتم های این سافت استارتر به عملکرد مطمئن و سهولت راه اندازی موتور کمک قابل توجهی می کند.
این خانواده سافت استارتر اشنایدر برای استفاده در برنامه های کاربردی استاندارد کلاس 30، کلاس 25، کلاس 20 (کاربردهای سنگین) ، کلاس 15و کلاس 10 (کاربرد استاندارد) مناسب است. همه اعضای این خانواده دارای پنل کاربری هستند. از این پنل برای تغییر پیکربندی متناسب با برنامه کاربردی و نیازهای پروژه استفاده می شود.
لازم به ذکر است تولید سری ATS48 متوقف شده و سری جدید ATS480 جایگزین آن شده است.
سافت استارتر اشنایدر سری ATS130
خانواده ATS01 از جمله راه اندازهای نرم آنالوگ است که طرفداران زیادی دارد. رنج توان این خانواده به 15 کیلووات محدود شده و در توان های بالاتر نمی توان از آن استفاده کرد. برای پر کردن این خلا اشنایدر تصمیم به تولید محصولات جدید نموده است.
سری ATS130 سافت استارتر اشنایدر از جمله جدیدترین محصولات این شرکت است. هدف از عرضه این خانواده توسعه توان عملیاتی سافت استارترهای آنالوگ بوده است. در حال حاضر رنج توان این خانواده 18.5 تا 55 کیلووات است.
کدام سافت استارتر اشنایدر را انتخاب کنیم؟
انتخاب دقیق تجهیزات صنعتی نقش موثری در عملکرد مطمئن سیستم دارد. هر چقدر عملکرد این تجهیزات کلیدی تر باشد، اهمیت انتخاب صحیح بیشتر می شود. سافت استارتر به منظور غلبه بر چالش های راه اندازی موتور الکتریکی مورد استفاده قرار می گیرد.
استفاده از راه انداز نامناسب نه تنها به رفع چالش های راه اندازی کمک نمی کند، بلکه می تواند چالش های جدیدی به همراه داشته باشد. به عنوان مثال در صورت استفاده از دستگاه با توان پایین، موتور به موقع راه اندازی نمی شود.
علی رغم عملکرد مطمئن و قابل اعتماد سافت استارتر اشنایدر، در صورت استفاده از گزینه نامناسب با چالش مواجه خواهید شد. با در نظر گرفتن پارامترهای عملیاتی زیر در انتخاب سافت استارتر، بهترین گزینه را انتخاب کنید.
ارزیابی الزامات برنامه
توجه به عواملی مانند نوع موتور، مشخصات بار و شرایط محیطی محل استفاده ضروری است. از جمله پارامترهای حیاتی که بر فرآیند انتخاب سافت استارتر تأثیر می گذارند می توان به موارد زیر اشاره کرد:
- نوع موتور (القایی، سنکرون و …)
- گشتاور و جریان مورد نیاز راه اندازی
- ولتاژ و فرکانس کاری
- توان یا جریان نامی موتور
- دما و رطوبت محیط
- چرخه کاری و تغییرات بار
- شرایط محفظه و نصب
قابلیت ها و کاربرد سری های مختلف سافت استارتر اشنایدر با هم متفاوت است. در زمان انتخاب به این نکته توجه کنید.
سافت استارتر اشنایدر و حفاظت از موتور
حفاظت از موتور از جمله الزامات ویژه محیط های صنعتی است. اطمینان از طول عمر موتور و جلوگیری از آسیب ناشی از خطاها و ناهنجاری های مختلف در سایه حفاظت از موتور امکانپذیر است. از جمله ویژگی های حفاظتی سافت استارتر اشنایدر می توان به موارد زیر اشاره کرد:
- حفاظت از اضافه بار
- حفاظت در برابر اتصال کوتاه
- حفاظت اضافه ولتاژ و کاهش ولتاژ
- حفاظت در برابر عدم تعادل فاز
قابلیت های حفاظتی سافت استارتر دیجیتال به مراتب بیشتر از نمونه های آنالوگ است. در زمان انتخاب به این نکته توجه کنید.
ویژگی ها و عملکردهای اضافی
عملکرد اصلی سافت استارتر راه اندازی موتور است، اما برخی مدل ها ویژگی ها و عملکردهای بیشتری دارند. توجه به این ویژگی ها انتخاب شما را بهینه می کند. از جمله ویژگی های اضافی سافت استارتر اشنایدر می توان به موارد زیر اشاره کرد:
- بهینه سازی مصرف انرژی موتور
- عیب یابی پیشرفته
- توقف نرم موتور
- کاهش هارمونیک های مخرب
- کنتاکتور بای پس داخلی
خرید سافت استارتر اشنایدر
راه انداز نرم اشنایدر از جمله نمونه های محبوب موجود در بازار ایران است. تنوع محصولات در کنار عملکرد پایدار و سهولت نصب و استفاده از جمله شاخصه های بارز این محصولات است. علاوه بر این محصولات اشنایدر به نسبت کارایی و کیفیت ساخت قیمت مناسبی دارند.
خانواده های مختلف این راه اندازها رنج توان و کاربردهای مختلفی را پوشش می دهند. به منظور بهره مندی از قابلیت اطمینان و عملکرد مطمئن محصولات اشنایدر، استفاده از نمونه های اصلی ضروری است. همین الان سافت استارتر اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش از پناپ کالا سفارش دهید.
اگر سوالی برای شما باقیست با ما تماس بگیرید. مشتاق شنیدن صدای گرمتان هستیم.
