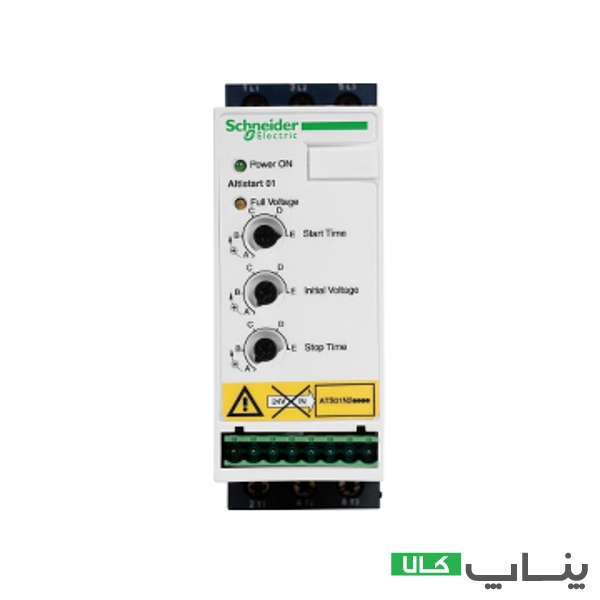

سافت استارتر اشنایدر 3 کیلو وات برند اشنایدر کد فنی: ATS01N206QN

سافت استارتر 3 کیلو وات اشنایدر کد فنی ATS01N206QN یکی از اعضای خانواده محصولات ALTISTART 01 است. این خانواده با نام اختصاری ATS01 نیز شناخته می شود. سافت استارتر های ATS 01 قابلیت کنترل راه اندازی و توقف موتور الکتریکی را دارند. از جمله کاربردهای این خانواده می توان به کنترل نوار نقاله، تسمه نقاله، پمپ، فن، کمپرسورها، گیت ها و درب اتوماتیک، جرثقیل های کوچک، ماشین آلات تسمه محور و سایر موارد مشابه اشاره کرد.

سافت استارتر Altistart 01 بر روی ریل DIN نصب می شود و می‌تواند موتورهای آسنکرون 3 فاز تا جریان 6 آمپر را تغذیه کند. این راه انداز نرم اشنایدر را می توانید برای موتورهای با توان نامی 1.1 کیلووات تا 3 کیلو وات به کار ببرید. عرض این تجهیز 45 میلی‌متر است، که آن را به یکی از کوچک‌ترین راه انداز های نرم موجود در بازار تبدیل کرده است. به طوریکه می توان گفت تقریباً در همه جا قابل نصب است.

ATS01N206Q دارای یک بای پس یکپارچه است که نویز و تلفات حرارتی را کاهش می دهد. از دیگر ویژگی های این سافت استارتر اشنایدر راه اندازی ساده و کاربری بسیار آسان آن است.

در ادامه با سافت استارتر 3 کیلو وات اشنایدر بیشتر آشنا خواهیم شد.

سافت استارتر اشنایدر

یکی از راه انداز های محبوب در بازار ایران سافت استارتر اشنایدر است. سافت استارتر اشنایدر همچون درایو اشنایدر یکی از اعضای خانواده آلتیوار هستند. آلتیوار اشنایدر محصولات مرتبط با راه اندازی و کنترل موتور های الکتریکی را شامل می شود.

موتور های الکتریکی بسته به کاربردشان با روش های مختلفی راه اندازی می شوند. در روش راه اندازی به کمک سافت استارتر ولتاژ اولیه از مقدار کمی شروع می شود و به مرور به ولتاژ نامی موتور می رسد. با این تکنیک می توانیم جریان هجومی راه اندازی موتور الکتریکی را کنترل کنیم. همچنین چالش های مکانیکی راه اندازی و توقف موتور نیز مدیریت می شود. استفاده از سافت استارتر برای موتور هایی که عملکرد یکنواختی پس از راه اندازی دارند بهترین انتخاب است.

محصولات سافت استارتر اشنایدر در سه دسته قرار می گیرند:

• ATS 01
• ATS 22
• ATS 48

تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است.

سافت استارتر ATS 01 اشنایدر قادر است گشتاور راه اندازی و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالایی نیاز ندارند، محدود می کند. علاوه بر این ابعاد جمع و جوری دارد و نصب آن آسان است.

سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی در رنج توان 4 تا 400 کیلو وات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند.

سافت استارتر سری 48 اشنایدر با پیکر بندی 6 تریستوری، کاهش سرعت موتور های سه فاز آسنکرون را ممکن می کند. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در ATS 48 از الگوریتم کنترل موتور پیشرفته به نام TCS  یا سیستم کنترل گشتاور پیشرفته استفاده شده است.

سافت استارتر 3 کیلو وات اشنایدر با کد فنی ATS01N206QN از جمله راه اندازهای خانواده ATS01 اشنایدر است که در ادامه بیشتر با آن آشنا می شویم.

سافت استارتر 3 کیلو وات ATS01 با کد فنی ATS01N206QN

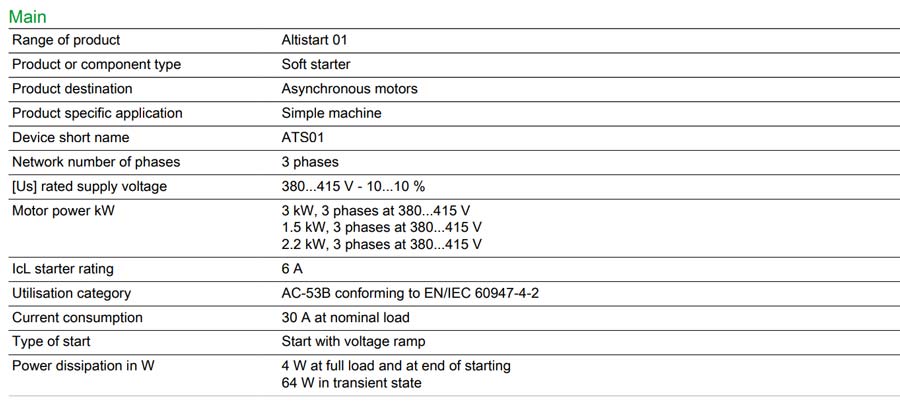

راه انداز نرم 3 کیلو وات اشنایدر با کد فنی ATSS01N206QN  به منظور راه اندازی موتور های آسنکرون با کاربری ساده به کار می رود. این راه انداز در ولتاژ 380 تا 415 ولت سه فاز با تلرانس 10 درصد، موتور الکتریکی با توان 1.5 ، 2.2  و 3 کیلو وات را راه اندازی می کند. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:

ATS01N206QN موتور های کلاس AC-53B طبق استاندارد EN/IEC 60947-4-2 را با تکنیک افزایش تدریجی ولتاژ راه اندازی می کند.

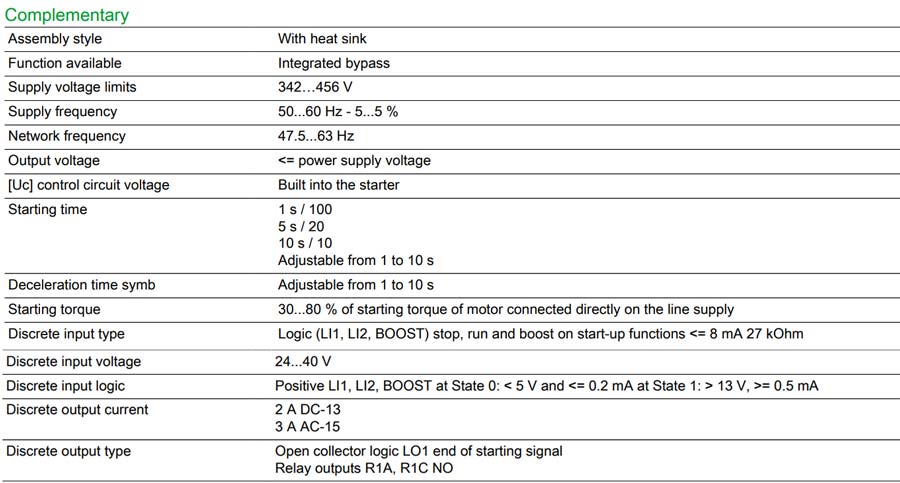

 مشخصات تکمیلی سافت استارتر 3 کیلو وات اشنایدر ATS01N206QN

سافت استارتر 3 کیلو وات اشنایدر ATS01N206QN به همراه هیت سینک اسمبل می شود و به کمک مدار بای پس خود می تواند نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش دهد. این سافت استارتر موتور الکتریکی را در مدت زمان 1 تا 10 ثانیه راه اندازی می کند. البته مدت زمان راه اندازی قابل تنظیم است. همانطور که در برگه اطلاعات فنی این محصول اشاره شده است، محدوده ولتاژ تغذیه آن از 342 ولت نباید کمتر و از 456 ولت نباید بیشتر شود.

گشتاور راه اندازی در سافت استارتر اشنایدرATS01  با توان 3 کیلو وات می تواند  از 30 درصد تا 80 درصد برای موتور هایی که به صورت مستقیم به منبع تغذیه متصل هستند تنظیم شود

شرایط محیطی سافت استارتر اشنایدر ATS01 با توان 3 کیلو وات

سافت استارتر 3 کیلو وات اشنایدر ATS01 با ابعاد (ارتفاع- پهنا- عمق) 124×45×131  و با وزنی در حدود 420 گرم به صورت عمودی (با حداکثر انحراف 10 درجه) بر روی DIN ریل نصب می شود. رطوبت هوای محیط می تواند 5 تا 90 درصد باشد.  بهتر است این راه انداز با درجه IP20  را داخل تابلو یا باکس قرار بدهید.

سافت استارتر ATS01 اشنایدر با توان 3 کیلو وات دارای هیت سینک است و در صورت قرار گرفتن در باکس باید تهویه مناسب آن در نظر گرفته شود.

سافت استارتر اشنایدر ATS01 با توان 3 کیلو وات را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید. دانلود دیتاشیت
