سافت استارتر اشنایدر 37 کیلو وات برند اشنایدر کد فنی: ATS22D75Q

0 نفر
استعلام تلفنی
در حال حاضر امکان خرید آنلاین برای این محصول فراهم نیست. لطفا جهت استعلام قیمت و موجودی با شماره های 3-37052100-051 تماس حاصل فرمایید.

آخرین قیمت: 350,000,000  ریال

استعلام تلفنی

توضیحات سافت استارتر اشنایدر 37 کیلو وات برند اشنایدر کد فنی: ATS22D75Q

Soft Starter ATS 22 , 75A, 37kW, 3×208-440V

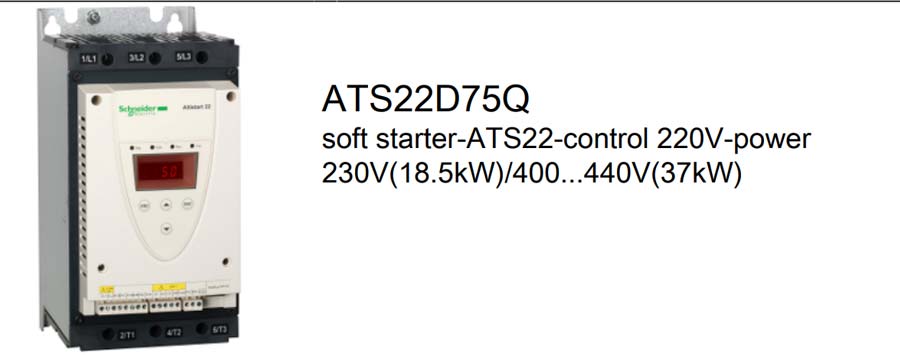

سافت استارتر 37 کیلووات ATS22 اشنایدر کد فنی ATS22D75Q

سافت استارتر 37 کیلووات اشنایدر با کد فنیATS22D75Q  می تواند موتورهای آسنکرون 3 فاز را که به صورت مستقیم یا به صورت مثلث به خط تغذیه متصل هستند راه اندازی کند. این دستگاه با جریان 75 آمپر می تواند برای راه اندازی موتور 37 کیلو وات که به صورت مستقیم به شبکه 400 تا 440 ولت متصل است مورد استفاده قرار بگیرد. در شرایطی که موتور به صورت مثلث راه اندازی می شود، حداکثر توان 22 کیلووات توسط راه انداز قابل تامین است.

خانواده محصولات سافت استارتر ATS 22 اشنایدر در  راه اندازی موتور های سرعت بالا( سانتریفیوژ )یا گریز از مرکز و پیستونی و همچنین فن ها و کمپرسور های اسکرو و تجهیزات جابجایی مواد مورد استفاده قرار می گیرد.

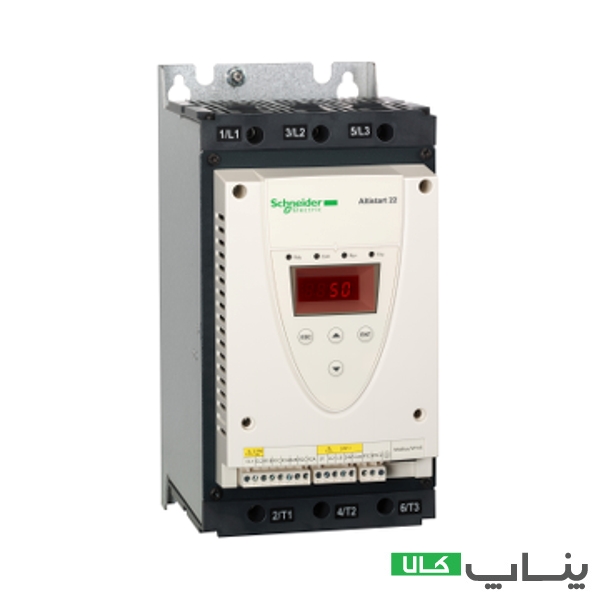

سافت استارتر 37 کیلووات ATS22 اشنایدر

سافت استارتر 37 کیلووات ATS22 اشنایدر با عرض 145 میلی متر، ارتفاع 295 میلی متر و عمق 207 میلی متر وزنی معادل 12 کیلوگرم دارد و در تابلو برق نصب می شود. راه انداز نرم ATS22D75Q دارای کنتاکتور بای پس داخلی است که نویز و تلفات حرارتی را کاهش می دهد. این راه انداز نرم ماشین آلات شما را به نرمی راه اندازی می کند و از ایجاد تنش های مکانیکی در توقف آنها جلوگیری می کند. استفاده از این تجهیز عمر مفید موتور را به صورت قابل ملاحظه ای افزایش می دهد. ATS22 با نرم افزار SoMov سازگار است و تنظیمات برنامه به راحتی بر روی آن منتقل می شود.

در ادامه با این سافت استارتر پرکاربرد بیشتر آشنا خواهیم شد.

سافت استارتر اشنایدر

بدون شک یکی از راه انداز های محبوب بازار ایران، سافت استارتر اشنایدر است. محصولات مرتبط با راه اندازی و کنترل موتور های الکتریکی در خانواده آلتیوار اشنایدر قرار می گیرد. راه اندازهای نرم در کنار درایو اشنایدر از اعضای خانواده آلتیوار هستند.

موتور های الکتریکی بسته به کاربردشان با روش های مختلفی راه اندازی می شوند. در روش راه اندازی موتور با سافت استارتر، ولتاژ موتور از مقدار کمی شروع شده و با شیبی قابل تنظیم به مقدار نامی موتور می رسد. با این تکنیک می توانیم جریان هجومی زمان راه اندازی موتور را مدیریت کنیم. علاوه بر این چالش های مکانیکی راه اندازی و توقف ناگهانی موتور نیز مدیریت می شود. استفاده از سافت استارتر در موتور هایی که عملکرد یکنواختی پس از راه اندازی دارند بهترین انتخاب است.

محصولات سافت استارتر اشنایدر در سه دسته قرار می گیرند:



تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است.

سافت استارتر ATS 01 اشنایدر قادر است گشتاور راه اندازی و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالایی نیاز ندارند، محدود کند. علاوه بر این ابعاد جمع و جوری دارد و نصب آن آسان است.

سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی در رنج توان 4 تا 400 کیلو وات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند.

سافت استارتر سری 48 اشنایدر با پیکر بندی 6 تریستوری، کاهش سرعت موتور های سه فاز آسنکرون را ممکن می کند. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در سری ATS 48 از الگوریتم کنترل موتور پیشرفته به نام TCS  یا سیستم کنترل گشتاور پیشرفته استفاده شده است.

به منظور انتخاب راه انداز نرم متناسب با کاربرد خود می توانید به مقاله “انتخاب سافت استارتر مناسب” مراجعه کنید.

سافت استارتر 37 کیلو وات اشنایدر با کد فنی ATS22D75Q از جمله سافت های خانواده اشنایدر ATS22 است که در ادامه بیشتر با آن آشنا می شویم.

مشخصات فنی سافت استارتر 37 کیلو وات ATS22 اشنایدر

سافت استارتر 37 کیلو وات اشنایدر با کد فنی ATS22D75Q  به منظور راه اندازی موتور های آسنکرون به کار می رود. این سافت در ولتاژ 400 تا 440 ولت سه فاز با تلرانس 10 درصد، موتور الکتریکی با توان 37 کیلو وات را راه اندازی می کند. این راه انداز نرم در شبکه با ولتاژ 230 ولت می تواند برای شروع به کار نرم موتور الکتریکی با توان 18.5 کیلو وات مورد استفاده قرار بگیرد. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:

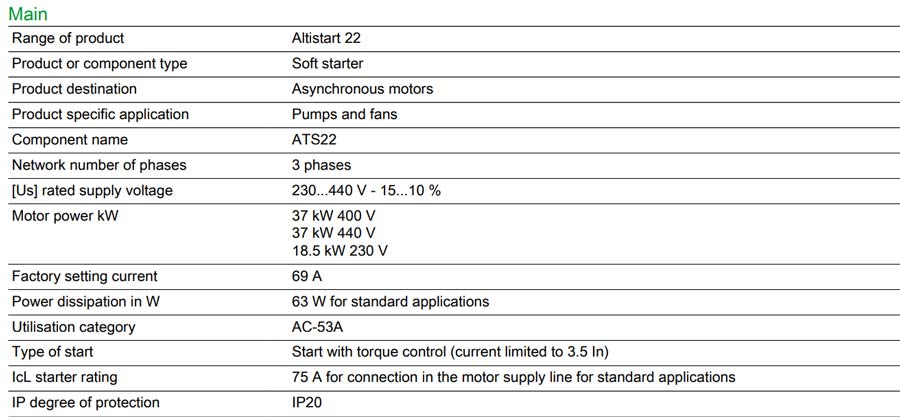

مشخصات فنی سافت استارتر 37 کیلو وات ATS22 اشنایدر

کاربرد اصلی این سافت استارتر راه اندازی موتور پمپ و فن تعریف شده است. تغذیه سافت باید سه فاز و در محدوده 230 تا 440 ولت با تلرانس -15 یا +10 درصد باشد. نوع مصرف کننده سافت استارتر 37 کیلووات ATS22 اشنایدر از نوع AC-53A تعریف می شود.  به عبارتی مصرف کننده سافت باید موتور قفس سنجابی با 8 ساعت کارکرد با میزان بار نرمال در راه اندازی باشد و کار و شتاب گیری آن نیز در حین کار باید نرمال باشد. محل نصب ATS22D75Q  با IP20 بهتر است داخل کابین باشد.

 مشخصات تکمیلی سافت استارتر 37 کیلووات ATS22 اشنایدر

سافت استارتر اشنایدر 37 کیلو وات با کد فنی ATS22D75Q به همراه هیت سینک اسمبل می شود. این راه انداز از نمونه های دارای کنتاکتور داخلی است. این قابلیت نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش دهد. این سافت استارتر می تواند به روش مستقیم و یا مثلثی به موتور الکتریکی متصل شود.

مشخصات تکمیلی سافت استارتر 37 کیلووات ATS22 اشنایدر

این سافت استارتر 37 کیلووات از پروتکل ارتباطی مدباس پشتیبانی می کند . ATS22D75Q از موتور و استارتر در مقابل افزایش دما محافظت می کند. همچنین محافظت کنترل فاز خط را نیز می توان به سافت استارتر سپرد.

پروتکل ارتباطی مدباس

مشخصات ظاهری

سافت استارتر 37 کیلووات ATS22 اشنایدر ابعاد (ارتفاع- پهنا- عمق) 295×145×207  و وزنی در حدود 12 کیلوگرم دارد.

مشخصات ظاهری

همین الان سافت استارتر ATS22 اشنایدر با توان  37 کیلو وات را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.





مشخصات فنی سافت استارتر اشنایدر 37 کیلو وات برند اشنایدر کد فنی: ATS22D75Q

    • توان (kW)

      37

  • جریان کاری (A)

    69

  • ابعاد جعبه

    295x207x145

  • سری

    ATS22

  • برند

    Schneider
