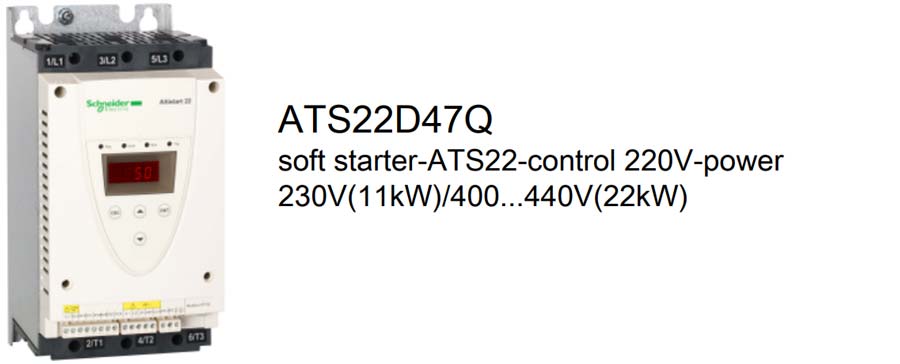

توضیحات سافت استارتر 22 کیلووات ATS22 اشنایدر، کد فنی ATS22D47Q
Soft Starter ATS 22 , 47A, 22kW, 3×208-440V
سافت استارتر 22 کیلووات ATS22 اشنایدر قادر است موتورهای آسنکرون 3 فاز را راه اندازی کند. این راه انداز نرم، جریان 42 آمپر را برای راه اندازی موتور 22 کیلووات در شبکه 400 تا 440 ولت تامین می کند. در ولتاژ 240 ولت توان راه انداز به 11 کیلووات محدود می شود.
سافت استارتر ATS 22 اشنایدر در راه اندازی موتورهای سرعت بالا (سانتریفیوژ) یا گریز از مرکز و پیستونی و همچنین فن ها و کمپرسور های اسکرو استفاده میشود. از دیگر کاربردهای این خانواده می توان به تجهیزات جابجایی مواد یا نوار نقاله اشاره کرد.

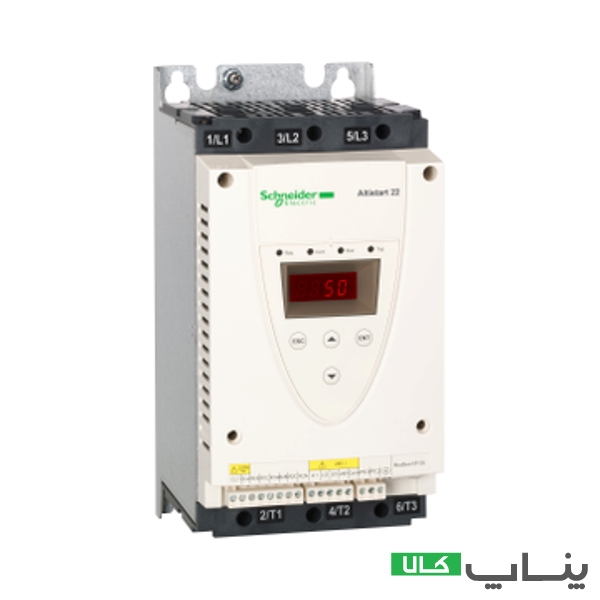

راه انداز نرم 22 کیلووات ATS22 اشنایدر با عرض 130 میلی متر، ارتفاع 265 میلی متر و عمق 169 میلی متر وزنی معادل 7 کیلوگرم دارد. در ادامه با سافت استارتر 22 کیلووات ATS22 اشنایدر بیشتر آشنا خواهیم شد.
سافت استارتر اشنایدر
بدون شک یکی از راه انداز های محبوب بازار ایران، سافت استارتر اشنایدر است. راه انداز نرم و درایو اشنایدر تحت لوای خانواده آلتیوار به بازار عرضه می شوند. به بیان دیگر این خانواده در برگیرنده تجهیزات راه اندازی و کنترل موتور اشنایدر است.
روش های راه اندازی موتور های الکتریکی متفاوت است. بسته به رنج توان و کاربرد مورد انتظار یک یا چند روش راه اندازی قابل استفاده است. در روش راه اندازی به کمک سافت استارتر، ولتاژ موتور از مقدار کمی شروع شده و با شیبی قابل تنظیم به مقدار نامی موتور می رسد.
این تکنیک جریان هجومی راه اندازی موتور را مدیریت می کند. علاوه بر این تنش های مکانیکی ناشی از شروع به کار و توقف ناگهانی موتور نیز مدیریت می شود. استفاده از سافت استارتر در موتورهایی که پس از راه اندازی عملکرد یکنواختی دارند بهترین انتخاب است.
سافت استارترهای اشنایدر در سه خانواده مختلف عرضه می شوند:
تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است. سافت استارتر ATS 01 اشنایدر قادر است گشتاور و حداکثر جریان راه اندازی را محدود کند. علاوه بر این ابعاد جمع و جوری دارد و نصب آن آسان است.
سافت استارتر ATS22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون در رنج توان 4 تا 400 کیلو وات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند. سافت استارتر 22 کیلووات ATS22 اشنایدر با کد فنی ATS22D47Q از جمله سافت های خانواده اشنایدر ATS22 است که در ادامه بیشتر با آن آشنا می شویم.
سافت استارتر سری 48 اشنایدر با پیکر بندی 6 تریستوری، برای موتورهای سه فاز آسنکرون مناسبند. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در سری ATS48 از یک الگوریتم کنترل موتور پیشرفته به نامTCS یا سیستم کنترل گشتاور پیشرفته استفاده شده است.
مشخصات فنی سافت استارتر 22 کیلو وات ATS22 اشنایدر

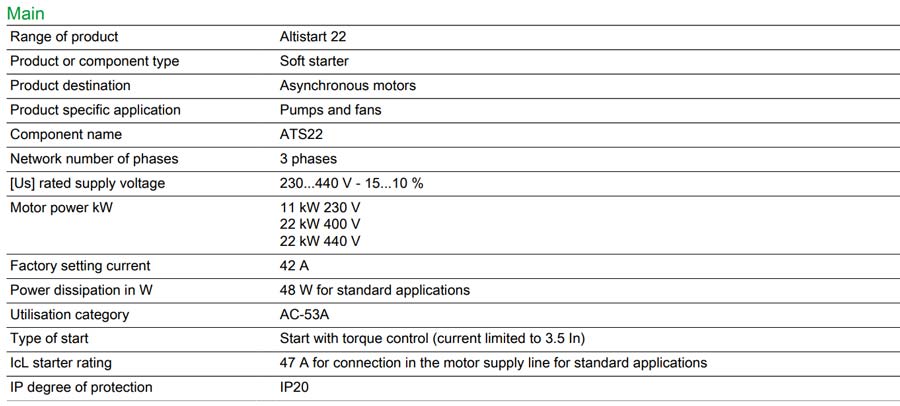

سافت استارتر 22 کیلووات اشنایدر با کد فنی ATS22D47Q به منظور راه اندازی موتور های آسنکرون به کار می رود. این راه انداز نرم در ولتاژ 380 تا 415 ولت سه فاز با تلرانس 10 درصد، موتور الکتریکی با توان 22 کیلووات را راه اندازی می کند. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:
از این سافت استارتر برای راه اندازی پمپ و فن می توان استفاده کرد. ولتاژ تغذیه باید سه فاز و در در محدوده 230 تا 440 ولت با تلرانس -15 تا +10 درصد باشد. نوع مصرف کننده سافت استارتر اشنایدر 22 کیلووات از نوع AC-53A تعریف می شود. به عبارت دیگر این سافت استارتر برای موتور قفس سنجابی با 8 ساعت کارکرد، بار نرمال و راه اندازی و شتاب عادی مناسب است. درجه حفاظت سافت استارتر 22 کیلووات ATS22 اشنایدر IP20 است و در داخل تابلو برق نصب می شود.
مشخصات تکمیلی سافت استارتر 22 کیلووات ATS22 اشنایدر
سافت استارتر اشنایدر 22 کیلو وات با کد فنی ATS22D47Q به همراه هیت سینک اسمبل می شود. این راه انداز نرم دارای کنتاکتور داخلی است. وجود کنتاکتور داخلی نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش می دهد.
سافت استارتر 22 کیلووات ATS22 اشنایدر از پروتکل ارتباطی مدباس پشتیبانی می کند. علاوه بر این از موتور و راه انداز در مقابل افزایش دما محافظت می کند. همچنین محافظت کنترل فاز خط را نیز می توان به این سافت استارتر سپرد. قابلیت های حفاظتی از جمله پارامترهای مهم در انتخاب سافت استارتر است.
مشخصات ظاهری
سافت استارتر اشنایدر 22 کیلو وات با کد فنی ATS22D47Q ابعاد (ارتفاع- پهنا- عمق) 265×130×169و وزنی معادل 7 کیلوگرم دارد.
همین الان سافت استارتر 22 کیلووات ATS22 اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند.
مشخصات فنی سافت استارتر 22 کیلووات ATS22 اشنایدر، کد فنی ATS22D47Q
-
توان (kW)
22
-
جریان کاری (A)
42
-
ابعاد جعبه
265x169x130
-
سری
ATS22
-
برند
Schneider
