Soft Starter ATS 22 , 480A, 250kW, 3×208-440V

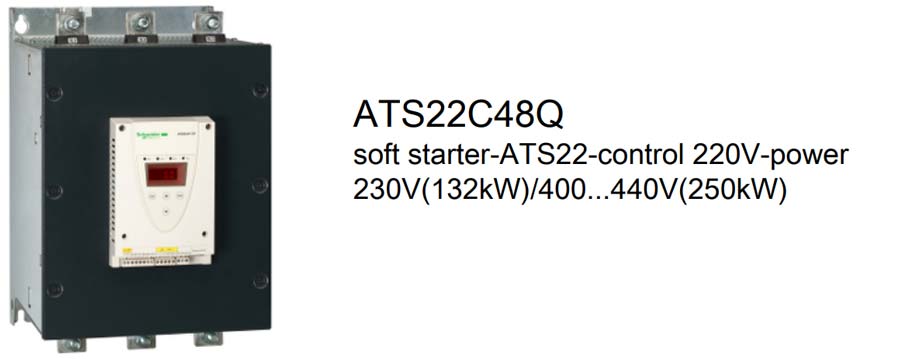

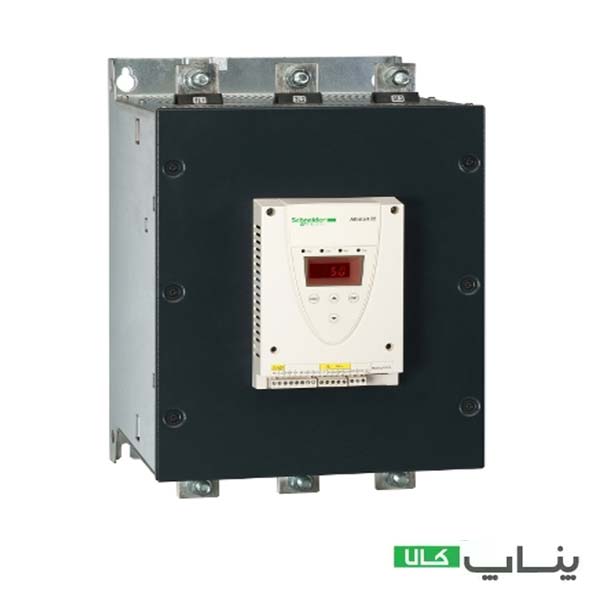

سافت استارتر 250 کیلووات ATS22 اشنایدر قابلیت راه اندازی و توقف نرم موتورهای سه فاز آسنکرون را دارد. این دستگاه توان 250 کیلووات را در ولتاژ 400 تا 440 ولت تامین می کند. در ولتاژ 230 ولت توان دستگاه به 132 کیلووات محدود می شود. اگر به توان 132 کیلووات در ولتاژ 440 ولت نیاز دارید، سافت استارتر 132 کیلووات ATS22 اشنایدر به کار شما می آید.
سری های مختلفی از سافت استارتر اشنایدر برای استفاده در کاربردهای مختلف عرضه شده است. خانواده سافت استارتر ATS 22 به صورت ویژه برای راه اندازی پمپ و فن بهینه شده است. اما از این راه انداز در کاربردهای دیگر نیز می توان استفاده کرد. راه انداز نرم 250 کیلووات اشنایدر با عرض 304 میلی متر، ارتفاع 455 میلی متر و عمق 339.7 میلی متر وزنی معادل 50 کیلوگرم دارد.
در ادامه با این سافت استارتر بیشتر آشنا خواهیم شد.
انواع مختلفی از سافت استارتر در بازار ایران موجود است. در این بین سافت استارتر زیمنس و سافت استارتر اشنایدر به دلیل عملکرد مطمئن و سهولت استفاده محبوبیت زیادی دارند. اشنایدر همه محصولات مرتبط با راه اندازی و کنترل موتور را تحت عنوان خانواده آلتیوار به بازار عرضه می کند. این خانواده بزرگ شامل راه اندازهای نرم و درایو اشنایدر است.
موتورهای الکتریکی با روش های مختلفی راه اندازی می شوند. راه اندازی موتور با سافت استارتر از روش های رایج راه اندازی موتور است. این روش در کاربردهایی که موتور بعد از راه اندازی با سرعت ثابت کار می کند گزینه مطلوبی است.
سافت استارتر از تکنیک راه اندازی با ولتاژ کاهش یافته استفاده می کند. این تکنیک جریان هجومی راه اندازی موتور را کاهش می دهد. علاوه بر این چالش های مکانیکی راه اندازی و توقف ناگهانی موتور را نیز مدیریت می کند.
راه اندازهای نرم اشنایدر در سه خانواده مختلف عرضه می شوند:
تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های انواع راه انداز نرم اشنایدر است. سافت استارتر ATS 01 اشنایدر برای راه اندازی ماشین هایی که به گشتاور راه اندازی بالا نیاز ندارند مناسب است. اعضای این خانواده ابعاد جمع و جوری دارند و نصب آن ها آسان است. ATS01 از نمونه های سافت استارتر آنالوگ اشنایدر است.
سافت استارتر ATS48 اشنایدر ار نوع سه فاز کنترل بوده و یک سافت استارتر دیجیتال است. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. سری ATS 48 از یک الگوریتم کنترلی پیشرفته به نام TCS یا سیستم کنترل گشتاور پیشرفته استفاده می کند.
سافت استارتر 250 کیلووات ATS22 اشنایدر با کد فنی ATS22C48Q از جمله اعضای خانواده ATS22 اشنایدر است. ATS22 قابلیت راه اندازی و توقف موتورهای سه فاز آسنکرون در رنج توان 4 تا 400 کیلووات را دارد. این خانواده برای استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند.
برای بهره مندی از همه مزایای سافت استارتر، انتخاب نمونه متناسب با نیازهاس پروژه ضروری است. در زمان انتخاب سافت استارتر به نیازهای پروژه و مشخصات فنی محصول بیشتر از خانواده و برند راه انداز نرم توجه می شود.
سافت استارتر 250 کیلووات ATS22 برای راه اندازی و توقف نرم انواع پمپ و فن قابل استفاده است. این دستگاه از ایجاد تنش های مکانیکی در شروع و توقف موتور جلوگیری می کند. ATS22 با نرم افزار SoMov سازگار است و تنظیمات برنامه به راحتی بر روی آن منتقل می شود.

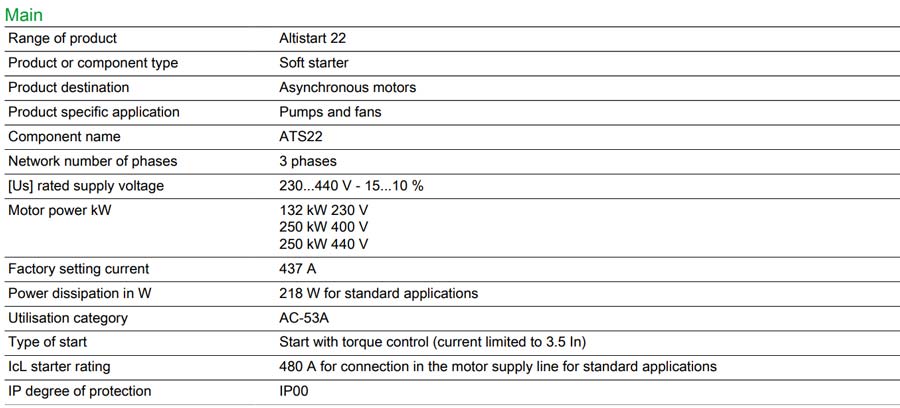

چنانچه راه انداز را به شبکه 230 ولت متصل کنید، توان دستگاه به 132 کیلووات محدود می شود. در ولتاژ 400 تا 440 ولت توان نامی سافت استارتر قابل تامین است. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:
کاربرد اصلی این سافت استارتر، راه اندازی پمپ و فن است. تغذیه سافت استارتر باید سه فاز و در محدوده 230 تا 440ولت با تلرانس -15 تا +10 درصد باشد. نوع مصرف کننده سافت استارتر 250 کیلو وات ATS22 اشنایدر با کد فنی ATS22C48Q از نوع AC-53A است.
یعنی یک موتور قفسه سنجابی با 8 ساعت کارکرد که در بار آن در زمان راه اندازی و شتاب گیری آن در حین کار نرمال است. ATS22 با محدود کردن جریان در لحظه شروع به کار، گشتاور موتور را کنترل می کند.
سافت استارتر اشنایدر 250 کیلو وات با کد فنی ATS22C48Q به همراه هیت سینک اسمبل می شود. این راه انداز از کنتاکتور داخلی بهره می برد. وجود این کنتاکتور نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش می دهد.
کنترل عملکرد سافت استارتر به کمک یک سیگنال فرمان انجام می شود. این سیگنال عملکردی شبیه ولتاژ بوبین در کنتاکتور دارد. نمونه های مختلف سافت استارتر، ولتاژ کنترل متفاوتی دارند. به عنوان مثال برخی از سری های سافت استارتر 3RW30 زیمنس ولتاژ کنترل 24VDC دارند.
اما سافت استارتر 250 کیلووات ATS22 اشنایدر با ولتاژ 230 ولت کنترل می شود. بسیار مهم است که ولتاژ کنترل سافت استارتر از مسیر تغذیه ایزوله باشد. برای این منظور عموما از ترانس ایزوله استفاده می شود. این سافت استارتر از پروتکل ارتباطی مدباس پشتیبانی می کند.
این پروتکل ارتباطی در کنار ورودی و خروجی های دیجیتال جهت ارتباط با پی ال سی و انجام عملیات کنترلی مورد استفاده قرار می گیرد. به عنوان مثال پی ال سی 1200 زیمنس از پروتکل مدباس پشتیبانی می کند. برای کنترل سافت استارتر با لوگو 8 زیمنس نیز می توان از وردی و خروجی های دیجیتال استفاده کرد.
جزئیات بیشتر را در جدول زیر ببینید:
سافت استارتر اشنایدر 250 کیلووات با کد فنی ATS22C48Q ابعاد (ارتفاع- پهنا- عمق) 455×304× 339.7 و وزن 50 کیلوگرم دارد. ATS22C48Q از موتور و استارتر در برابر افزایش دما محافظت می کند. همچنین محافظت کنترل فاز خط را نیز می توان به این سافت استارتر سپرد.
سافت استارتر اشنایدر یک انتخاب عالی برای اغلب کاربردها است. عملکرد مطمئن، قابلیت اعتماد و قیمت مناسب از جمله ویژگی های این محصولات است. به منظور بهره مندی از قابلیت ها و مزایای سافت استارتر اشنایدر، استفاده از نمونه های اصلی ضروری است.
همین الان سافت استارتر 250 کیلووات ATS22 اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.
250
437
455x340x304
ATS22
Schneider
