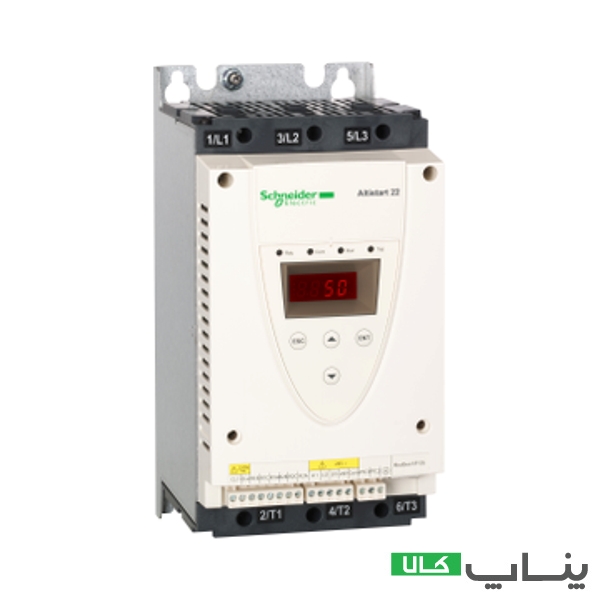

سافت استارتر 15 کیلووات ATS22 اشنایدر، کد فنی ATS22D32Q

سافت استارتر 15 کیلووات ATS22 اشنایدر با کد فنی ATS22D32Q عرضه شده است. این سافت استارتر برای راه اندازی انواع موتور آسنکرون مناسب است. اما کاربرد اصلی این دستگاه، راه اندازی پمپ و فن است. این سافت استارتر برای راه اندازی موتور الکتریکی با توان 7.5 و 15 کیلووات قابل استفاده است.

سافت استارتر ATS22 علاوه بر راه اندازی نرم، قابلیت توقف نرم موتور الکتریکی را نیز دارد. ولتاژ کاری 230 تا 440 ولت از دیگر مشخصات عملیاتی این سافت استارتر اشنایدر است. حداکثر جریان خروجی سافت استارتر 28.5 آمپر است. به منظور کاهش تلفات حرارتی و افزایش طول عمر، کنتاکتور بای پس داخلی برای آن در نظر گرفته شده است.

با بررسی بیشتر سافت استارتر 15 کیلووات ATS22 اشنایدر همراه من باشید.

سافت استارتر اشنایدر

چالش های شروع به کار موتور الکتریکی سبب شده روش های متنوعی برای انجام اینکار ابداع شود. اگر علاوه بر رفع چالش های راه اندازی نیاز به کنترل عملکرد موتور نیز دارید، خرید درایو فرکانس متغیر تنها راهکار است. اما اگر موتور بعد از راه اندازی با سرعت ثابت به کار ادامه می دهد، خرید سافت استارتر بهترین گزینه است.

سافت استارتر اشنایدر در کنار سافت استارتر زیمنس از جمله نمونه های محبوب موجود در بازار ایران است. تجهیزات مرتبط با راه اندازی موتور شامل سافت استارتر و درایو اشنایدر تحت لوای آلتیوار عرضه می شوند. لازم به ذکر است سافت استارتر اشنایدر با نام آلتی استارت نیز شناخته می شود.

سافت استارتر اشنایدر متناسب با رنج توان و کاربرد در خانواده های مختلف عرضه شده است. در حال حاضر خانواده های زیر در بازار ایران موجود است:

• سافت استارتر ATS01
• سافت استارتر ATS22
• سافت استارتر ATS48

تعداد فاز تحت کنترل، رنج توان و قابلیت های عملیاتی تفاوت اصلی سری های مختلف راه انداز نرم اشنایدر است. سافت استارتر 15 کیلووات ATS22 اشنایدر عضو خانواده ATS22 است. طبق اطلاعات درج شده در کاتالوگ محصول، سافت استارتر ATS22 اشنایدر برای کاربردهای زیر مناسب است:

• نوار نقاله
• پمپ
• فن
• کمپرسور
• ماشین آلات تسمه محور
• کراشر (crusher)

علاوه بر توان عملیاتی موتوری که قصد راه اندازی آن را دارید، پارامترهای دیگری نیز در انتخاب راه انداز نرم موثرند.

مقاله راهنمای انتخاب سافت استارتر را ببینید!

مشخصات فنی سافت استارتر 15 کیلووات ATS22 اشنایدر

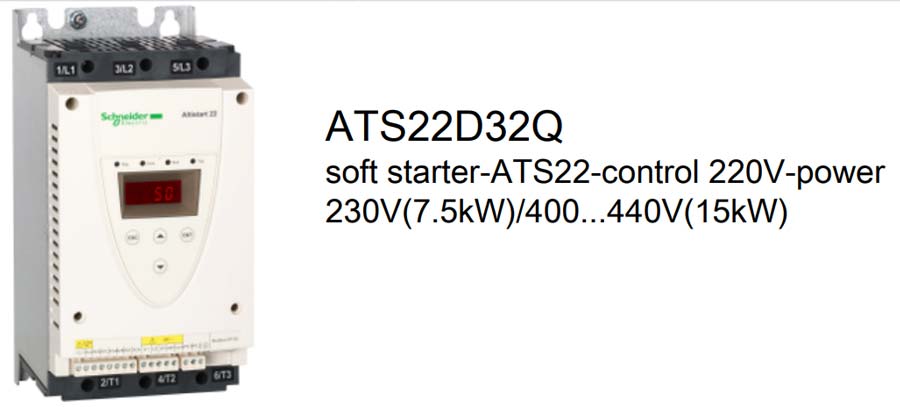

راه انداز نرم 15 کیلووات اشنایدر با کد فنی ATS22D32Q برای راه اندازی موتور آسنکرون مناسب است. ولتاژ ورودی دستگاه 230 تا 440 ولت با تلرانس -15 تا +10 درصد است. موتور الکتریکی با توان 7.5 تا 15 کیلووات را می توان با این دستگاه راه اندازی کرد.

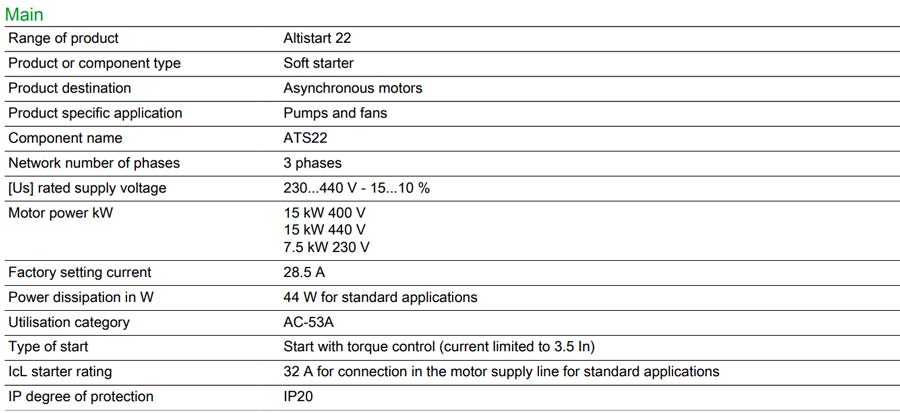

جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:

طبق اطلاعات درج شده در جدول بالا، سافت استارتر برای موتور الکتریکی کلاس AC-53A بهینه شده است.

 مشخصات تکمیلی

سافت استارتر 15 کیلووات ATS22 اشنایدر به همراه هیت سینک اسمبل می شود. پس از شروع به کار موتور، کنتاکتور بای پس وارد مدار شده و تریستورها را از مدار خارج می کند. این فرآیند تلفات حرارتی را به میزان قابل ملاحظه ای کاهش می دهد. علاوه بر این عمر مفید تریستورها و در نتیجه سافت استارتر بیشتر می شود.

محدوده ولتاژ تغذیه سافت استارتر از 195 تا 484 ولت است. همچنین ولتاژ کنترلی سافت استارتر 15 کیلووات ATS22 اشنایدر، 230 ولت AC با تلرانس -15 تا +10 درصد است.

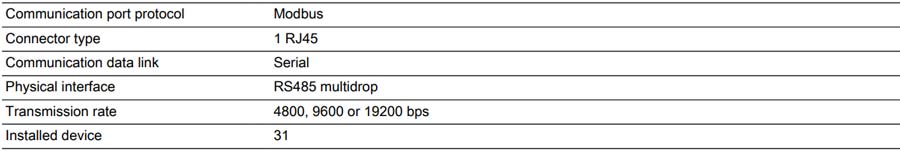

به منظور استفاده در قالب اتوماسیون صنعتی، اتصال سافت استارتر به پی ال سی ضروری است. این کار به دو روش امکانپذیر است. روش اول استفاده از پروتکل های ارتباطی استاندارد است. سافت استارتر ATS22 از پروتکل مدباس پشتیبانی می کند. جدول زیر جزئیات پروتکل مدباس سافت استارتر ATS22 را نشان می دهد.

علاوه بر پورت مدباس، از ترمینال های کنترلی سافت استارتر نیز می توان برای انجام عملیات کنترلی استفاده کرد. سافت استارتر 15 کیلووات ATS22 اشنایدر دارای ترمینال های کنترلی زیر است:

• دو خروجی دیجیتال رله ای
• 3 ورودی دیجیتال

حفاظت از موتور الکتریکی در برابر خطاها ضروری است. کلید اتوماتیک و کلید حرارتی از جمله تجهیزات حفاظتی رایج برای حفاظت از موتور الکتریکی است. اما سافت استارتر ATS22 اشنایدر نیز علاوه بر راه اندازی ایمن، در برابر برخی خطاهای رایج از موتور حفاظت می کند:

• خطای قطع فاز
• حفاظت حرارتی از موتور
• حفاظت حرارتی سافت استارتر

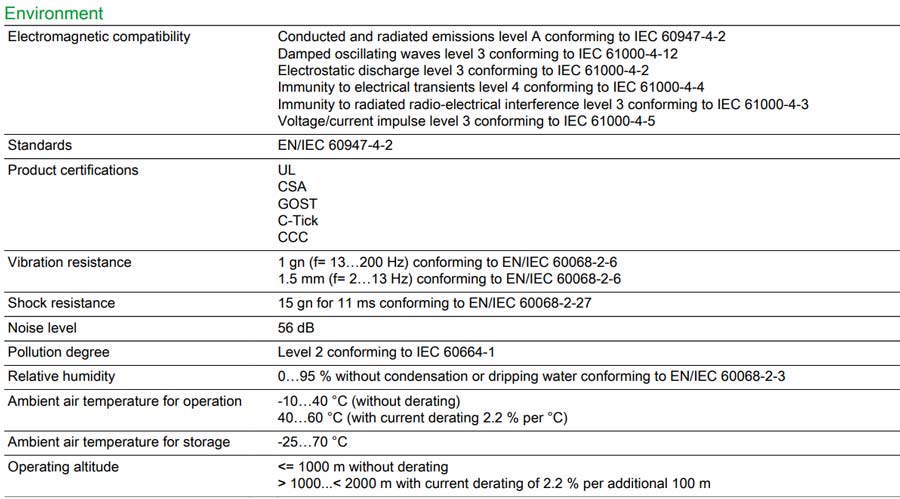

استانداردها و شرایط محیطی سافت استارتر 15 کیلووات ATS22 اشنایدر

سافت استارتر 15 کیلووات اشنایدر ATS22 با ابعاد (ارتفاع- پهنا- عمق) 265×130×169 و وزن 7 کیلوگرم به صورت عمودی (با حداکثر انحراف 10 درجه) روی DIN ریل نصب می شود. در رطوبت صفر تا 95 درصد عملکرد دستگاه استاندارد است. درجه حفاظت آن IP20 و مناسب نصب در تابلو برق است.

سافت استارتر 15 کیلووات ATS22 اشنایدر دارای هیت سینک است و باید تهویه مناسب آن در نظر گرفته شود. جدول زیر را ببینید.

خرید سافت استارتر اشنایدر

پس از انتخاب گزینه مورد نظر از بین سافت استارترهای موجود، نوبت به خرید می رسد. در زمان خرید محصولات مرتبط با برق و اتوماسیون صنعتی نکات مهمی را باید مورد توجه قرار دهید. اولین نکته خرید محصولات اصلی یا اورجینال است. در زمان خرید حتما گارانتی اصالت کالا را بررسی کنید. نکته دوم خدمات پس از فروش محصولات است.

برای تجریه یک خرید لذتبخش، همین الان سافت استارتر 15 کیلووات ATS22 اشنایدر را از فروشگاه پناپ کالا بخرید. ما همه محصولات را با ضمانت اصالت کالا و یکسال گارانتی عرضه می کنیم. جهت کسب اطلاعات بیشتر با کارشناسان ما در ارتباط باشید.
