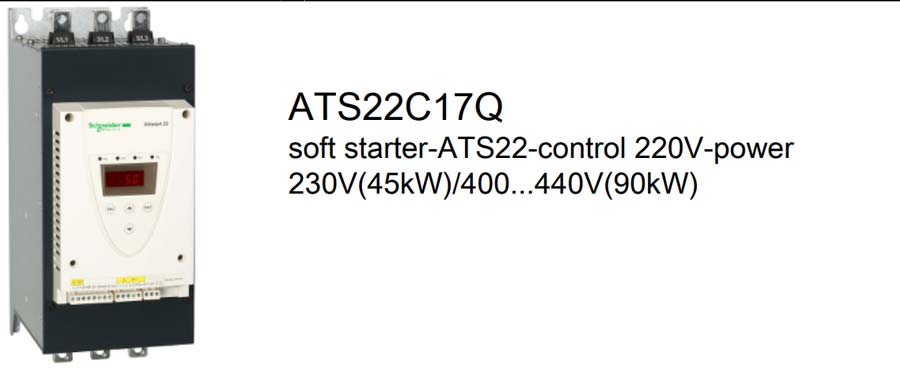

سافت استارتر 90 کیلووات ATS22 اشنایدر می تواند موتور های آسنکرون 3 فاز را راه اندازی کند. این دستگاه جریان 162 آمپر را در ولتاژ 440 ولت تامین می کند. همچنین در ولتاز 230 ولت توان دستگاه به 45 کیلووات محدود می شود.
این سافت استارتر اشنایدر برای ماشین های ساده و پیچیده مورد استفاده قرار می گیرد. سافت استارتر ATS 22 در راه اندازی موتور های سرعت بالا( سانتریفیوژ )یا گریز از مرکز و پیستونی و همچنین فن، کمپرسور های اسکرو و تجهیزات جابجایی مورد استفاده قرار می گیرد.
راه انداز نرم 90 کیلووات اشنایدر با عرض 150 میلی متر، ارتفاع 356 میلی متر و عمق 229.5 میلی متر وزنی معادل 18 کیلوگرم دارد و در تابلو برق ماشین ها نصب می شود.
سافت استارتر 90 کیلووات ATS22 اشنایدر انواع پمپ و فن را به نرمی راه اندازی می کند و از ایجاد تنش های مکانیکی در توقف آنها جلوگیری می کند. استفاده از این تجهیز عمر مفید موتور را به صورت قابل ملاحظه ای افزایش می دهد. ATS22 با نرم افزار SoMov سازگار است و تنظیمات برنامه به راحتی بر روی آن منتقل می شود.
در ادامه با این سافت استارتر پرکاربرد بیشتر آشنا خواهیم شد.
سافت استارتر اشنایدر
بدون شک یکی از راه انداز های محبوب بازار ایران، سافت استارتر اشنایدر است. محصولات مرتبط با راه اندازی و کنترل موتور های الکتریکی در خانواده آلتیوار اشنایدر قرار می گیرند. راه اندازهای نرم در کنار درایو اشنایدر از اعضای خانواده آلتیوار هستند.
موتورهای الکتریکی بسته به کاربردشان با روش های مختلفی راه اندازی می شوند. در روش راه اندازی به کمک سافت استارتر، ولتاژ موتور از مقدار کمی شروع شده و با شیبی قابل تنظیم به مقدار نامی موتور می رسد. با این تکنیک جریان هجومی راه اندازی موتور را مدیریت می کنیم. علاوه بر این چالش های مکانیکی راه اندازی و توقف ناگهانی موتور نیز مدیریت می شود. استفاده از سافت استارتر در موتور هایی که عملکرد یکنواختی پس از راه اندازی دارند بهترین انتخاب است.
راه اندازهای نرم اشنایدر در سه خانواده مختلف عرضه می شوند:
ATS 01
ATS 22
ATS 48
تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های خانواده های مختلف راه انداز نرم اشنایدر است. سافت استارتر ATS 01 اشنایدر قادر است گشتاور و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالا نیاز ندارند، محدود کند. علاوه بر این ابعاد جمع و جوری دارد و نصب آن آسان است.
سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی در رنج توان 4 تا 400 کیلووات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند.
سافت استارتر سری 48 اشنایدربا پیکره بندی 6 تریستوری، کاهش سرعت موتورهای سه فاز آسنکرون را ممکن می کند. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در سری ATS 48 از الگوریتم کنترل موتور پیشرفته به نام TCS یا سیستم کنترل گشتاور پیشرفته استفاده شده است.
انتخاب راه انداز نرم متناسب با کاربرد، در بهره مندی از مزایای آن ضروری است. در زمان انتخاب سافت استارتر بیشتر به نیازهای پروژه توجه می شود تا خانواده و برند راه انداز نرم. سافت استارتر 90 کیلووات ATS22 اشنایدر با کد فنیATS22C17Q از جمله اعضای خانواده ATS22 اشنایدر است که در ادامه بیشتر با آن آشنا می شویم.
مشخصات فنی سافت استارتر 90 کیلووات ATS22

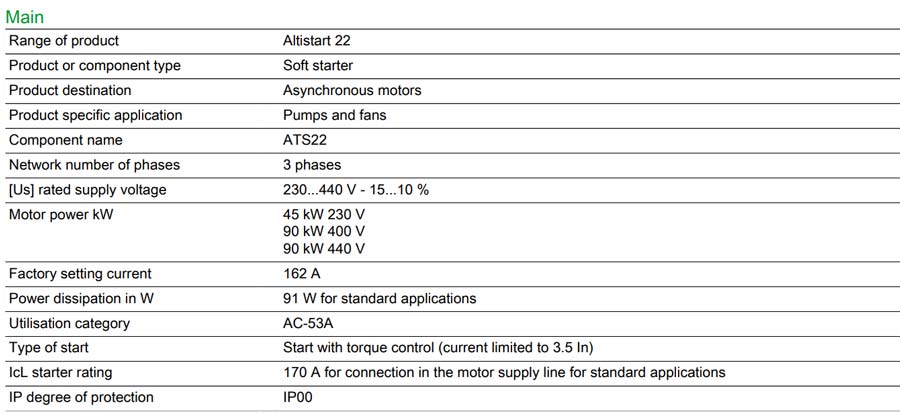

این سافت استارتر به منظور راه اندازی موتورهای آسنکرون به کار می رود. ولتاژ 230 تا 440 ولت سه فاز با تلرانس 10 درصد، برای راه اندازی موتور الکتریکی با توان 90 کیلو وات قابل استفاده است. چنانچه راه انداز را به شبکه 230 ولت متصل کنید، شروع به کار نرم موتور الکتریکی با توان 45 کیلو وات قابل انجام است. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:
کاربرد اصلی این سافت استارتر، راه اندازی موتور پمپ و فن است. تغذیه سافت استارتر باید سه فاز و در محدوده 230 تا 440ولت با تلرانس -15 یا +10 درصد باشد. نوع مصرف کننده سافت استارتر 90 کیلو وات ATS22 اشنایدر با کد فنی ATS22C17Q از نوع AC-53A است.
به عبارتی مصرف کننده این سافت استارتر موتور قفس سنجابی با 8 ساعت کارکرد و بار نرمال در راه اندازی است و کار و شتاب گیری آن نیز در حین کار باید نرمال باشد. این راه انداز در لحظه شروع به کار موتور گشتاور را با محدود کردن جریان کنترل می کند. در صورت نیاز به توان پایین تر از سافت استارتر 75 کیلووات ATS22 اشنایدر استفاده کنید.

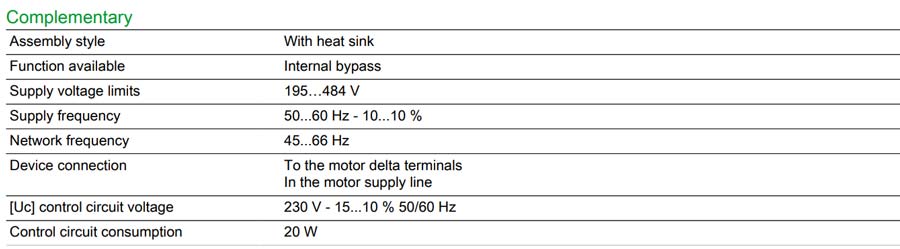

سافت استارتر اشنایدر 90 کیلو وات با کد فنی ATS22C17Q به همراه هیت سینک اسمبل می شود. این راه انداز از نمونه های دارای کنتاکتور داخلی است. این قابلیت نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش دهد. این سافت استارتر می تواند به روش مستقیم و یا مثلث به موتور الکتریکی متصل شود.
سافت استارتر 90 کیلووات اشنایدر از پروتکل ارتباطی مدباس پشتیبانی می کند .
حفاظت و مشخصات ظاهری
سافت استارتر اشنایدر 90 کیلو وات با کد فنی ATS22C17Q ابعاد (ارتفاع- پهنا- عمق) 356×150× 229.5و وزن 18 کیلوگرم دارد. ATS22C17Q از موتور و استارتر در مقابل افزایش دما محافظت می کند. همچنین محافظت کنترل فاز خط را نیز می توان به این سافت استارتر سپرد.
همین الان سافت استارتر 90 کیلووات ATS22 اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالاسفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.
