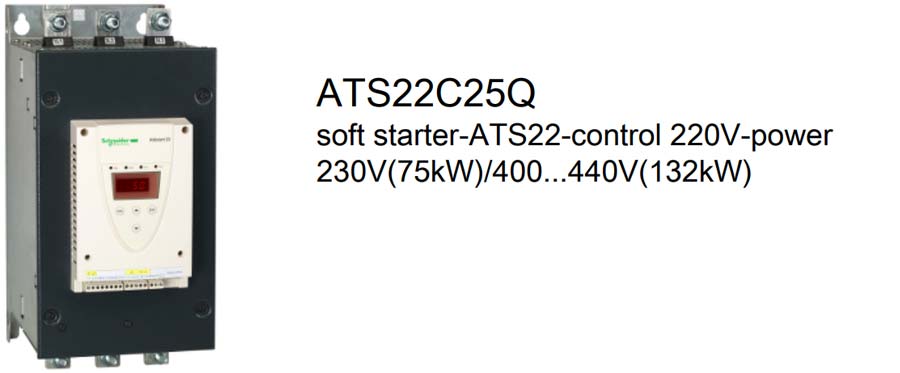

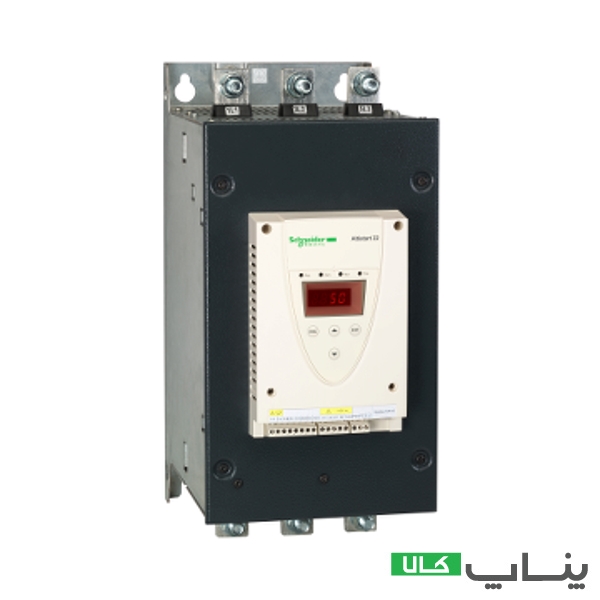

سافت استارتر 132 کیلووات ATS22 اشنایدر با کد فنی ATS22C25Q عرضه شده است. این سافت استارتر برای راه اندازی موتورهای آسنکرون مناسب است. اما کاربرد اصلی این دستگاه، راه اندازی پمپ و فن است. از این سافت استارتر برای راه اندازی موتور الکتریکی با توان 75 یا 132 کیلووات می توان استفاده کرد.
سافت استارتر ATS22 علاوه بر راه اندای نرم، قابلیت توقف نرم موتور الکتریکی را نیز دارد. ولتاژ کاری 230 تا 440 ولت از دیگر مشخصات عملیاتی این نمونه سافت استارتر اشنایدر است. حداکثر جریان خروجی سافت استارتر 233 آمپر است. به منظور کاهش تلفات حرارتی و افزایش طول عمر، کنتاکتور بای پس داخلی برای آن در نظر گرفته شده است.
با بررسی بیشتر سافت استارتر 132 کیلووات ATS22 اشنایدر همراه من باشید.
چالش های شروع به کار موتور الکتریکی سبب شده روش های راه اندازی موتور سه فاز متنوعی برای غلبه بر این چالش ها ابداع شود. اگر علاوه بر رفع چالش های راه اندازی نیاز به کنترل عملکرد موتور نیز دارید، درایو فرکانس متغیر تنها راهکار عملیاتی در دسترس است. اما اگر موتور بعد از راه اندازی با سرعت ثابت به کار ادامه می دهد، خرید سافت استارتر بهترین گزینه است.
سافت استارتر اشنایدر و سافت استارتر زیمنس از جمله نمونه های محبوب موجود در بازار ایران است. تجهیزات مرتبط با راه اندازی موتور شامل سافت استارتر و درایو اشنایدر تحت لوای آلتیوار عرضه می شوند. لازم به ذکر است در بازار سافت استارترهای اشنایدر را با نام آلتی استارت نیز می شناسند.
سافت استارتر اشنایدر متناسب با رنج توان و کاربرد در خانواده های مختلفی عرضه شده است. در حال حاضر خانواده های زیر در بازار ایران موجود است:
تعداد فاز تحت کنترل، رنج توان و قابلیت های عملیاتی تفاوت اصلی سری های مختلف راه انداز نرم اشنایدر است. سافت استارتر 132 کیلووات ATS22 اشنایدر عضو خانواده ATS22 است که در ادامه بیشتر با آن آشنا می شویم. طبق اطلاعات درج شده در کاتالوگ محصول، سافت استارتر ATS22 اشنایدر در کاربردهای زیر قابل استفاده است:
علاوه بر توان عملیاتی موتوری که قصد راه اندازی آن را دارید، پارامترهای دیگری نیز در انتخاب راه انداز نرم موثرند.
در مقاله راهنمای انتخاب سافت استارتر به بررسی فرآیند گزینه مناسب پرداخته ایم.
راه انداز نرم 132 کیلووات اشنایدر با کد فنی ATS22C25Q به منظور راه اندازی موتور آسنکرون قابل استفاده است. ولتاژ ورودی این راه انداز 230 تا 440 ولت با تلرانس -15 تا +10 درصد است. موتور الکتریکی با توان 55 تا 110 کیلووات را می توان با این دستگاه راه اندازی کرد. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:
طبق اطلاعات درج شده در جدول بالا، سافت استارتر برای موتور الکتریکی کلاس AC-53A بهینه شده است.
سافت استارتر 132 کیلووات ATS22 اشنایدر به همراه هیت سینک اسمبل می شود. پس از شروع به کار موتور، کنتاکتور بای پس وارد مدار شده و تریستورها را از مدار خارج می کند. این فرآیند تلفات حرارتی را به میزان قابل ملاحظه ای کاهش می دهد. علاوه بر این عمر مفید تریستورها و در نتیجه سافت استارتر بیشتر می شود.
محدوده ولتاژ تغذیه سافت استارتر از 195 ولت تا 484 ولت است. ولتاژ کنترلی سافت استارتر 132 کیلووات ATS22 اشنایدر، 230 ولت AC با تلرانس -15 تا +10 درصد است.
به منظور استفاده در قالب اتوماسیون صنعتی، اتصال سافت استارتر به پی ال سی ضروری است. برای این اتصال دو روش وجود دارد. روش اول استفاده از پروتکل های ارتباطی استاندارد است. سافت استارتر ATS22 از پروتکل مدباس پشتیبانی می کند. جدول زیر جزئیات پروتکل مدباس سافت استارتر ATS22 را نشان می دهد.
علاوه بر ترمینال مدباس، از ترمینال های کنترلی سافت استارتر نیز می توان برای مدیریت عملیات استفاده کرد. سافت استارتر 132 کیلووات ATS22 اشنایدر دارای ترمینال های کنترلی زیر است:
حفاظت از موتور الکتریکی در برابر خطاها ضروری است. کلید اتوماتیک و کلید حرارتی از جمله تجهیزات حفاظتی رایج برای حفاظت از موتور الکتریکی است. اما سافت استارتر ATS22 اشنایدر علاوه بر راه اندازی ایمن، در برابر برخی خطاهای رایج از موتور حفاظت می کند:
سافت استارتر 132 کیلووات اشنایدر ATS22 با ابعاد (ارتفاع- پهنا- عمق) 425×206×299 و وزن 33 کیلوگرم به صورت عمودی (با حداکثر انحراف 10 درجه) روی DIN ریل نصب می شود. این سافت استارتر در رطوبت صفر تا 95 درصد قابل استفاده است. درجه حفاظت آن IP00 و مناسب نصب در تابلو برق است.
سافت استارتر 132 کیلووات ATS22 اشنایدر دارای هیت سینک است و در صورت نصب در باکس باید تهویه مناسب آن در نظر گرفته شود. جدول زیر را ببینید.
پس از انتخاب گزینه مورد نظر از بین سافت استارترهای موجود، نوبت به خرید می رسد. در زمان خرید محصولات مرتبط با برق و اتوماسیون صنعتی نکات مهمی را باید مورد توجه قرار دهید. اولین نکته خرید محصولات اصلی یا اورجینال است. در زمان خرید حتما گارانتی اصالت کالا را بررسی کنید. نکته دوم خدمات پس از فروش محصولات است.
برای تجریه یک خرید لذتبخش، همین الان سافت استارتر 132 کیلووات ATS22 اشنایدر را از فروشگاه پناپ کالا بخرید. ما همه محصولات را با ضمانت اصالت کالا و خدمات پس از فروش معتبر عرضه می کنیم. جهت کسب اطلاعات بیشتر با کارشناسان ما در ارتباط باشید.
