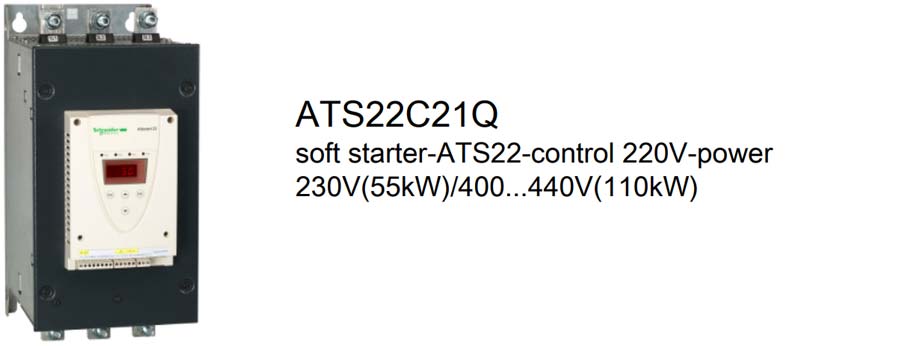

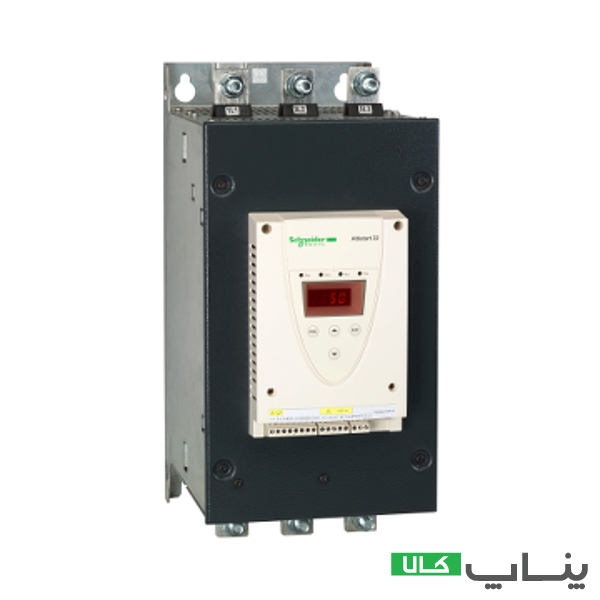

توضیحات سافت استارتر اشنایدر 110 کیلو وات برند اشنایدر کد فنی: ATS22C21Q
Soft Starter ATS 22 , 210A, 110kW, 3×208-440V
سافت استارتر 110 کیلووات ATS22 اشنایدر
سافت استارتر 110 کیلووات ATS22 اشنایدر برای راه اندازی موتور های آسنکرون 3 فاز عرضه شده است. این تجهیز با جریان 195 آمپر می تواند برای راه اندازی موتور با ولتاژ 230 یا 440 ولت مورد استفاده قرار بگیرد. این سافت استارتر اشنایدر برای راه اندازی پمپ و فن مورد استفاده قرار می گیرد. سافت استارتر ATS 22 اشنایدر در راه اندازی موتور های سرعت بالا (سانتریفیوژ) یا گریز از مرکز و پیستونی و همچنین فن ها و کمپرسورهای اسکرو و تجهیزات جابجایی مواد مورد استفاده قرار می گیرد.
راه انداز نرم 110 کیلووات اشنایدر با عرض 206 میلی متر، ارتفاع 425 میلی متر و عمق 229 میلی متر وزنی معادل 33 کیلوگرم دارد و در تابلو برق ماشین ها قابل نصب است.
سافت استارتر 110 کیلووات ATS22 اشنایدر انواع پمپ و فن را به نرمی راه اندازی می کند و از ایجاد تنش های مکانیکی در توقف آنها جلوگیری می کند. استفاده از این تجهیز عمر مفید موتور را به صورت قابل ملاحظه ای افزایش می دهد. ATS22 با نرم افزار SoMov سازگار است و تنظیمات برنامه به راحتی بر روی آن منتقل می شود.
در ادامه با این سافت استارتر پرکاربرد بیشتر آشنا خواهیم شد.
سافت استارتر اشنایدر
بدون شک یکی از راه انداز های محبوب بازار ایران، سافت استارتر اشنایدر است. محصولات مرتبط با راه اندازی و کنترل موتور های الکتریکی در خانواده آلتیوار اشنایدر قرار می گیرد. راه اندازهای نرم در کنار درایو اشنایدر از اعضای خانواده آلتیوار هستند.
موتور های الکتریکی بسته به کاربردشان با روش های مختلفی راه اندازی می شوند. در روش راه اندازی به کمک سافت استارتر، ولتاژ موتور از مقدار کمی شروع شده و با شیبی قابل تنظیم به مقدار نامی موتور می رسد. با این تکنیک می توانیم جریان هجومی زمان راه اندازی موتور را مدیریت کنیم. علاوه بر این چالش های مکانیکی راه اندازی و توقف ناگهانی موتور نیز مدیریت می شود. استفاده از سافت استارتر در موتور هایی که عملکرد یکنواختی پس از راه اندازی دارند بهترین انتخاب است.
محصولات سافت استارتر اشنایدر در سه دسته قرار می گیرند:
- ATS 01
- ATS 22
- ATS 48
تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است.
سافت استارتر ATS 01 اشنایدر قادر است گشتاور راه اندازی و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالایی نیاز ندارند، محدود کند. علاوه بر این ابعاد جمع و جوری دارد و نصب آن آسان است.
سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی در رنج توان 4 تا 400 کیلو وات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند.
سافت استارتر سری 48 اشنایدر با پیکر بندی 6 تریستوری، کاهش سرعت موتور های سه فاز آسنکرون را ممکن می کند. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در سری ATS 48 از الگوریتم کنترل موتور پیشرفته به نام TCS یا سیستم کنترل گشتاور پیشرفته استفاده شده است.
به منظور انتخاب سافت استارتر متناسب با کاربرد توجه به مشخصات فنی محصول الزامی است. سافت استارتر 110 کیلووات ATS22 اشنایدر با کد فنیATS22C21Q از جمله اعضای خانواده ATS22 اشنایدر است که در ادامه بیشتر با آن آشنا می شویم.
مشخصات فنی سافت استارتر 55 کیلووات ATS22

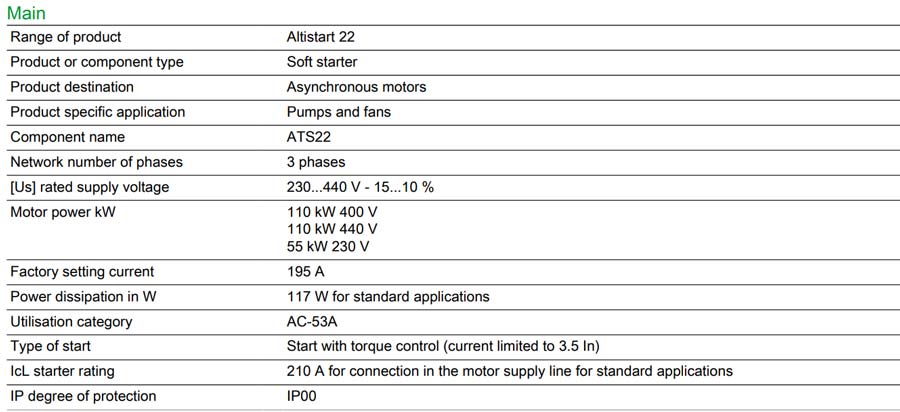

این سافت استارتر به منظور راه اندازی موتور های آسنکرون به کار می رود. ولتاژ 230 تا 440 ولت سه فاز با تلرانس 10 درصد، برای راه اندازی موتور الکتریکی با توان 55 کیلو وات قابل استفاده است. چنانچه راه انداز را به شبکه ای با ولتاژ 230 ولت متصل کنید، شروع به کار نرم موتور الکتریکی با توان 39 کیلو وات قابل انجام است. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:
کاربرد اصلی این سافت استارتر، راه اندازی موتور پمپ و فن است. تغذیه سافت استارتر باید سه فاز و در محدوده 230 تا 440ولت با تلرانس -15 یا +10 درصد باشد. نوع مصرف کننده سافت استارتر 55 کیلو وات ATS22 اشنایدر با کد فنی ATS22C11Q از نوع AC-53A است.
به عبارتی مصرف کننده این سافت استارتر موتور قفس سنجابی با 8 ساعت کارکرد با میزان بار نرمال در راه اندازی باشد و کار و شتاب گیری آن نیز در حین کار باید نرمال باشد. این راه انداز در لحظه شروع به کار موتور گشتاور را با محدود کردن جریان کنترل می کند. محل نصب ATS22C11Q با IP20 بهتر است داخل کابین باشد.
مشخصات تکمیلی سافت استارتر 55 کیلو وات ATS22 اشنایدر
سافت استارتر اشنایدر 55 کیلو وات با کد فنیATS22C11Q به همراه هیت سینک اسمبل می شود. این راه انداز از نمونه های دارای کنتاکتور داخلی است. این قابلیت نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش دهد. این سافت استارتر می تواند به روش مستقیم و یا مثلثی به موتور الکتریکی متصل شود.
سافت استارتر 55 کیلووات اشنایدر از پروتکل ارتباطی مدباس پشتیبانی می کند .
مشخصات ظاهری سافت استارتر 55 کیلووات اشنایدر ATS22
سافت استارتر اشنایدر 55 کیلو وات با کد فنی ATS22C11Q ابعاد (ارتفاع- پهنا- عمق) 356×150× 229.5و وزنی در حدود 18 کیلوگرم دارد. ATS22C11Q از موتور و استارتر در مقابل افزایش دما محافظت می کند. همچنین محافظت کنترل فاز خط را نیز می توان به سافت استارتر سپرد.
سافت استارتر 55 کیلو وات ATS22 اشنایدر وات را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.
