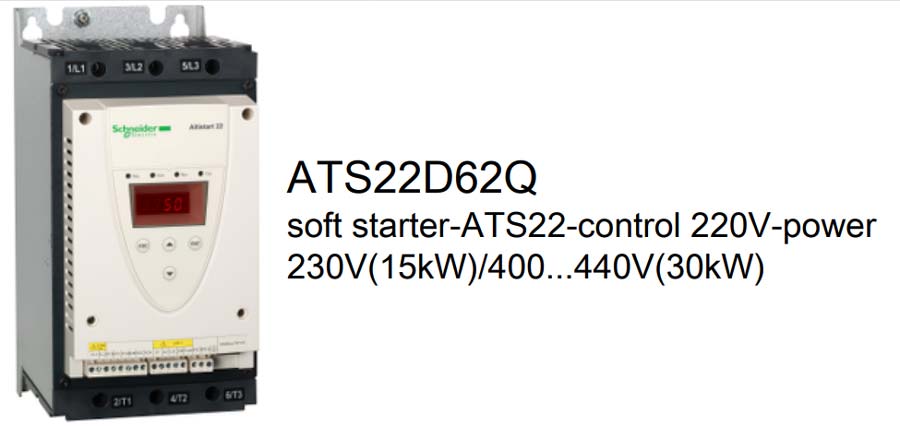

توضیحات سافت استارتر 30 کیلووات ATS22 اشنایدر، کد فنی ATS22D62Q
Soft Starter ATS 22 , 62A, 30kW, 3×208-440V
سافت استارتر 30 کیلووات ATS22 اشنایدر قادر است موتورهای آسنکرون 3 فاز را به نرمی راه اندازی کند. این راه انداز نرم، جریان 57 آمپر را برای راه اندازی موتور 30 کیلووات در شبکه 400 تا 440 ولت تامین می کند. کاربرد اصلی این سافت استارتر، راه اندازی نرم پمپ و فن است.
سافت استارتر ATS22 اشنایدر سری ATS22D62Q با عرض 145 میلی متر، ارتفاع 295 میلی متر و عمق 207 میلی متر وزنی معادل 12 کیلوگرم دارد و در تابلو برق نصب می شود. وجود کنتاکتور بای پس داخلی از دیگر مشخصات این سافت استارتر است. کنتاکتور داخلی نویز و تلفات حرارتی را کاهش می دهد. با بررسی بیشتر سافت استارتر 30 کیلووات ATS22 اشنایدر همراه من باشید.
سافت استارتر اشنایدر
بدون شک یکی از راه انداز های محبوب بازار ایران، سافت استارتر اشنایدر است. راه انداز نرم و درایو اشنایدر اعضای خانواده آلتیوار هستند. آلتیوار اشنایدر محصولات مرتبط با راه اندازی و کنترل موتور های الکتریکی را شامل می شود.
موتور های الکتریکی بسته به کاربردشان با روش های مختلفی راه اندازی می شوند. در روش راه اندازی موتور با سافت استارتر، ولتاژ موتور از مقدار کمی شروع شده و با شیبی قابل تنظیم به مقدار نامی موتور می رسد. با این تکنیک می توان جریان هجومی راه اندازی موتور را مدیریت کرد. علاوه بر این چالش های مکانیکی راه اندازی و توقف ناگهانی موتور نیز مدیریت می شود.
استفاده از سافت استارتر در موتور هایی که عملکرد یکنواختی پس از راه اندازی دارند بهترین انتخاب است. محصولات سافت استارتر اشنایدر در سه دسته قرار می گیرند:
- ATS 01
- ATS 22
- ATS 48
تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است.
سافت استارتر ATS 01 اشنایدر قادر است گشتاور راه اندازی و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالایی نیاز ندارند، محدود کند. علاوه بر این ابعاد جمع و جوری دارد و نصب آن آسان است.
سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی در رنج توان 4 تا 400 کیلو وات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند. سافت استارتر 30 کیلووات ATS22 اشنایدر با کد فنی ATS22D62Q از جمله سافت های خانواده اشنایدر ATS22 است که در ادامه بیشتر با آن آشنا می شویم.
سافت استارتر ATS48 اشنایدر با پیکر بندی 6 تریستوری، کاهش سرعت موتور های سه فاز آسنکرون را ممکن می کند. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در سری ATS 48 از الگوریتم کنترلی پیشرفته به نامTCS یا سیستم کنترل گشتاور پیشرفته استفاده شده است.
با در نظر گرفتن برخی نکات کلید و برخی پارامترهای عملیاتی می توان بهترین سافت استارتر را از بین گزینه های موجود انتخاب کرد.
در مقاله انتخاب سافت استارتر مناسب به ببرسی این پارامترها پرداخته ایم.
مشخصات فنی سافت استارتر 30 کیلو وات ATS22 اشنایدر
سافت استارتر 30 کیلووات با کد فنی ATS22D62Q به منظور راه اندازی موتور های آسنکرون به کار می رود. این سافت استارتر ماشین آلات شما را به نرمی راه اندازی می کند و از ایجاد تنش های مکانیکی در توقف آنها جلوگیری می کند. استفاده از این دستگاه عمر مفید موتور را به میزان قابل ملاحظه ای افزایش می دهد. ATS22 با نرم افزار SoMov سازگار است و تنظیمات به راحتی بر روی آن منتقل می شوند.

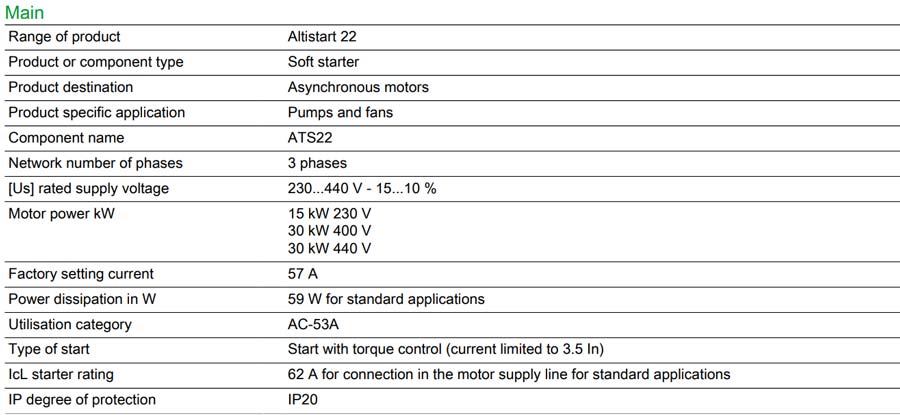

جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:
کاربرد این سافت استارتر در راه اندازی موتور پمپ و فن تعریف شده است. تغذیه سافت استارتر باید سه فاز و در محدوده 230 تا 440ولت با تلرانس -15 یا +10 درصد باشد. نوع مصرف کننده سافت استارتر 30 کیلووات اشنایدر با کد فنی ATS22D62Q از نوع AC-53A تعریف می شود.
به عبارت دیگر این سافت استارتر برای موتور قفس سنجابی با 8 ساعت کارکرد، بار نرمال و راه اندازی و شتاب عادی مناسب است. درجه حفاظت این سافت استارتر IP20 است و در داخل تابلو برق نصب می شود.
مشخصات تکمیلی سافت استارتر 30 کیلووات ATS22 اشنایدر
سافت استارتر اشنایدر 30 کیلو وات با کد فنی ATS22D62Q به همراه هیت سینک اسمبل می شود. این راه انداز از نمونه های دارای کنتاکتور داخلی است. این قابلیت نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش می دهد. این سافت استارتر می تواند با سربندی مستقیم و یا مثلث به موتور الکتریکی متصل شود.
سافت استارتر30 کیلووات ATS22 اشنایدر از پروتکل ارتباطی مدباس پشتیبانی می کند. این پروتکل ارتباطی امکان اتصال سافت استارتر به پی ال سی های مختلف را فراهم می کند. به عنوان مثال پی ال سی 1200 زیمنس از این پروتکل پشتیبانی می کند.
سافت استارتر ATS22 اشنایدر از موتور و خودش در مقابل افزایش دما محافظت می کند. همچنین محافظت کنترل فاز خط را نیز می توان به این سافت استارتر سپرد.
مشخصات ظاهری

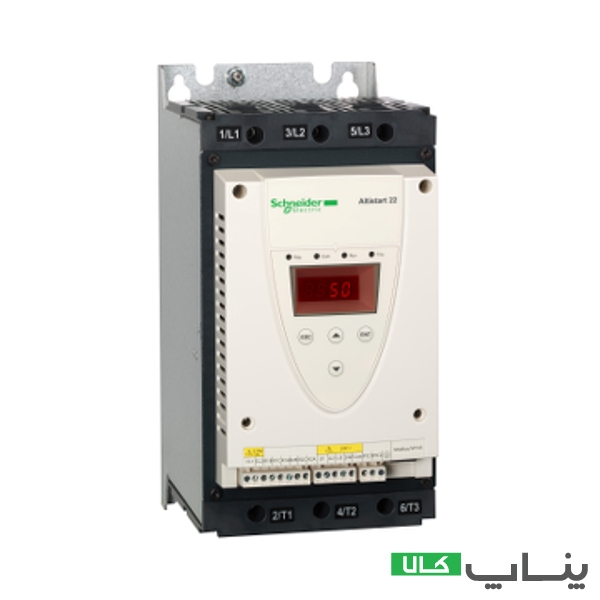

سافت استارتر اشنایدر 30 کیلو وات با کد فنی ATS22D62Q ابعاد (ارتفاع- پهنا- عمق) 295×145×207 و وزنی معادل 12 کیلوگرم دارد.
خرید سافت استارتر اشنایدر
به منظور بهره مندی از قابلیت اطمینان و عملکرد مطمئن محصولات اشنایدر لازم است از نمونه های اصلی آن استفاده کنید. متاسفانه به دلیل استقبال گسترده از این محصولات نمونه های غیر اصل آن نیز در بازار موجود است. بهترین راه اطمینان از خرید نمونه اصلی، خرید کردن از فروشنده معتبر است.
همین الان سافت استارتر 30 کیلووات ATS22 اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.
مشخصات فنی سافت استارتر 30 کیلووات ATS22 اشنایدر، کد فنی ATS22D62Q
-
توان (kW)
30
-
جریان کاری (A)
57
-
ابعاد جعبه
295x207x145
-
سری
ATS22
-
برند
Schneider
