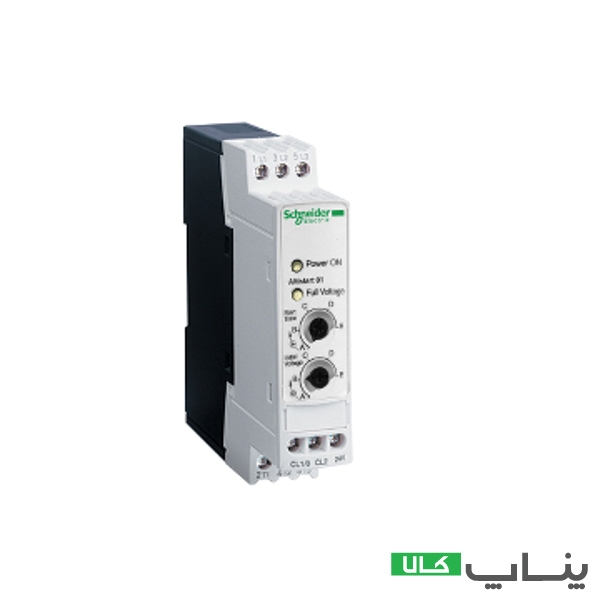

توضیحات سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر، کد فنی ATS01N103FT
سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر با کد فنی ATS01N103FT از نمونه های خاص این تولیدکننده است. این سافت استارتر تنها روی یک فاز ورودی کنترل دارد بنابراین علاوه بر موتورهای سه فاز، برای موتور تکفاز نیز قابل استفاده است. این دستگاه روی دین ریل نصب می شود و حداکثر جریان خروجی آن 15 آمپر است.
رنج گسترده ولتاژ 110 تا 480 ولت در ورودی این سافت استارتر قابل قبول است. رنج توان خروجی نیز بین 0.37 تا 1.1 کیلووات می تواند متغیر باشد. کاربرد اصلی این سافت استارتر اشنایدر، راه اندازی موتورهای آسنکرون مورد استفاده در ماشین های ساده است.
با بررسی بیشتر سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر همراه من باشید.
سافت استارتر اشنایدر
بدون شک سافت استارتر اشنایدر در کنار سافت استارتر زیمنس از جمله برندهای محبوب بازار ایران است. راه اندازهای نرم همچون درایو اشنایدر عضو خانواده آلتیوار هستند. آلتیوار اشنایدر محصولات مرتبط با راه اندازی و کنترل موتور های الکتریکی را شامل می شود.
موتور های الکتریکی بسته به کاربردشان با روش های مختلفی راه اندازی می شوند. در روش راه اندازی موتور با سافت استارتر، ولتاژ موتور از مقدار کمی شروع شده و با شیبی قابل تنظیم به مقدار نامی می رسد. با این تکنیک جریان هجومی راه اندازی موتور مدیریت می شود.
سافت استارترهای اشنایدر در سری های مختلفی عرضه می شوند. در بازار ایران سه خانواده زیر موجود است:
- ATS 01
- ATS 22
- ATS 48
سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر عضو خانواده ATS01 است. سافت استارتر ATS 01 اشنایدر، قادر است گشتاور راه اندازی و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالا نیاز ندارند، محدود کند. این سافت استارتر آنالوگ اشنایدر ابعاد جمع و جوری دارد و نصب آن آسان است.
سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی در رنج توان 4 تا 400 کیلو وات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند.
سافت استارتر ATS 48 اشنایدر با پیکر بندی 6 تریستوری رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در سری ATS 48 از الگوریتم کنترل موتور پیشرفته به نام TCS یا سیستم کنترل گشتاور پیشرفته استفاده شده است.
مشخصات سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر
سافت استارتر 1.1 کیلو وات اشنایدر با کد فنی ATS01N103FT به منظور راه اندازی موتورهای آسنکرون با کاربری ساده به کار می رود. این دستگاه در ولتاژ 110 تا 480 ولت با تلرانس 10 درصد، قادر به راه اندازی موتورهای الکتریکی است. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:
مشخصات تکمیلی سافت استارتر 1.1 کیلو وات اشنایدر
سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر با کد فنی ATS01N103FT به همراه هیت سینک اسمبل می شود. این راه انداز از نمونه های دارای کنتاکتور داخلی است. این قابلیت نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش دهد. این سافت استارتر می تواند موتور الکتریکی را در مدت زمان 1 تا 5 ثانیه راه اندازی کند.
قابلیت های کنترلی سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر
کنترل عملکرد سافت استارتر به کمک یک سیگنال فرمان انجام می شود. این سیگنال عملکردی شبیه ولتاژ بوبین در کنتاکتور دارد. نمونه های مختلف سافت استارتر، ولتاژ کنترل متفاوتی دارند. به عنوان مثال برخی از سری های سافت استارتر 3RW30 زیمنس ولتاژ کنترل 24VDC دارند.
اما سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر با ولتاژهای متنوع AC/DC قابل کنترل است.
داده های جدول بالا را می توان به این شکل خلاصه کرد:
- سیگنال کنترلی معادل 110 VAC با تلرانس 10 درصد و جریان 30 میلی آمپر
- سیگنال کنترلی معادل 24 VAC/DC با تلرانس 10 درصد و جریان 25 میلی آمپر
- سیگنال کنترلی معادل 240 VAC با تلرانس 10 درصد و جریان 65 میلی آمپر
این سافت استارتر از نمونه های ساده و ارزان قیمت اشنایدر است کا امکان اتصال به پی ال سی را ندارد. در روش دیگر ولتاژ خروجی در مدت زمان 5 ثانیه و هر ثانیه 20 درصد به مقدار ولتاژ اضافه می شود تا به مقدار نامی خود برسد. محدوده ولتاژ قابل قبول توسط سافت استارتر بین 99 تا 528 ولت است. همچنین فرکانس ولتاژ در بازه 47.5 تا 63 هرتز قابل قبول است. جدول زیر را ببینید:
حفاظت و مشخصات ظاهری
سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر با کد فنی ATS01N103FT ابعاد (ارتفاع- پهنا- عمق) 100×23× 100و وزن 0.16 کیلوگرم دارد. این سافت استارتر هیچ حفاظتی روی موتور و خودش ندارد. بنابراین در کنار آن استفاده از تجهیزات حفاظتی از جمله کلید حرارتی و کلید اتوماتیک ضروری است.
خرید سافت استارتر اشنایدر
سافت استارتر اشنایدر یک انتخاب عالی برای اغلب کاربردها است. عملکرد مطمئن، قابلیت اعتماد و قیمت مناسب از جمله ویژگی های این محصولات است. به منظور بهره مندی از قابلیت ها و مزایای سافت استارتر اشنایدر، استفاده از نمونه های اصلی ضروری است.
همین الان سافت استارتر 1.1 کیلووات تکفاز کنترل ATS01 اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش از پناپ کالا بخرید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.
