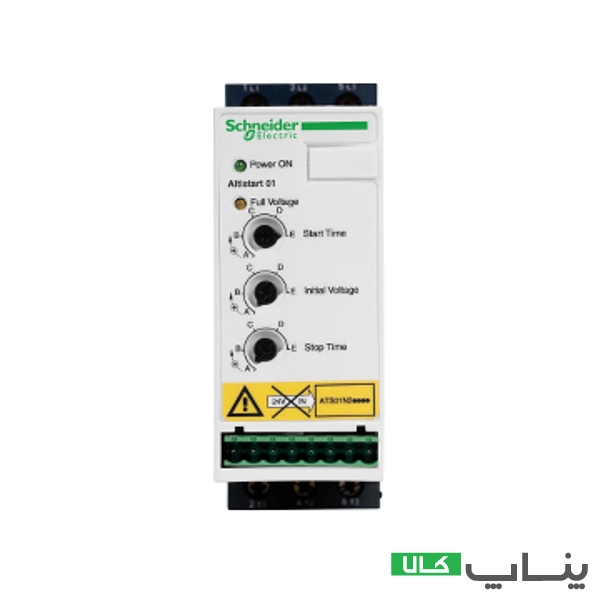

توضیحات سافت استارتر اشنایدر 4 کیلو وات برند اشنایدر کد فنی: ATS01N209QN
Soft Starter ATS01 START/STOP, 3X380-415V , 4 KW

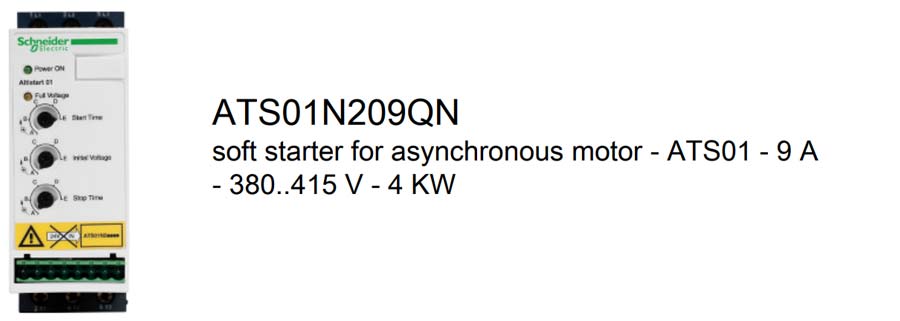

سافت استارتر 4 کیلو وات اشنایدر کد فنی ATS01N209QN
سافت استارتر 4 کیلو وات اشنایدر با کد فنی ATS01N209QN بر روی دین ریل نصب می شود و می تواند موتور های آسنکرون 3 فاز با جریان 9 آمپر را تغذیه نماید. این سافت استارتر برای موتور با توان 1.5 کیلو وات سه فاز AC با ولتاژ 200 تا 240 ولت هم قابل استفاده است. سافت استارتر ATS 01 اشنایدر در مدیریت راه اندازی و توقف نوار نقاله، تسمه نقاله، پمپ ها، فن، کمپرسورها، کنترل گیت ها و درب اتوماتیک، جرثقیل های کوچک و تسمه محور به کار می رود، راه انداز نرم 4 کیلووات اشنایدر با عرض 45 میلی متر، یکی از کوچکترین سافت استارتر های موجود در بازار است و می توان گفت تقریباً در همه جا قابل نصب است.
ATS01N209QN دارای کنتاکتور داخلی است که نویز و تلفات حرارتی را کاهش می دهد. از دیگر ویژگی های این سافت استارتر اشنایدر این است که راه اندازی آن ساده و کاربری آن بسیار آسان است. سافت استارتر اشنایدر مدل ATS01N209QN ماشین آلات شما را به نرمی راه اندازی می کند و از ایجاد تنش های مکانیکی در توقف آنها جلوگیری می کند. استفاده از این تجهیز در مجموع عمر مفید موتور را به صورت قابل ملاحظه ای افزایش می دهد. در ادامه با این سافت استارتر پرکاربرد بیشتر آشنا خواهیم شد.
سافت استارتر اشنایدر
بدون شک یکی از راه انداز های محبوب بازار ایران، سافت استارتر اشنایدر است. راه اندازهای نرم همچون درایو اشنایدر یکی از اعضای خانواده آلتیوار هستند. آلتیوار اشنایدر محصولات مرتبط با راه اندازی و کنترل موتور های الکتریکی را شامل می شود.
موتور های الکتریکی بسته به کاربردشان با روش های مختلفی راه اندازی می شوند. در روش راه اندازی به کمک سافت استارتر، ولتاژ موتور از مقدار کمی شروع شده و با شیبی قابل تنظیم به مقدار نامی موتور می رسد. با این تکنیک می توانیم جریان هجومی زمان راه اندازی موتور را مدیریت کنیم. علاوه بر این چالش های مکانیکی راه اندازی و توقف ناگهانی موتور نیز مدیریت می شود. استفاده از سافت استارتر در موتور هایی که عملکرد یکنواختی پس از راه اندازی دارند بهترین انتخاب است.
محصولات سافت استارتر اشنایدر در سه دسته قرار می گیرند:
تعداد فاز تحت کنترل، رنج توان و مشخصات کاربردی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است.
سافت استارتر ATS 01 اشنایدر قادر است گشتاور راه اندازی و حداکثر جریان راه اندازی را در ماشین هایی که به گشتاور راه اندازی بالایی نیاز ندارند، محدود کند. علاوه بر این ابعاد جمع و جوری دارد و نصب آن آسان است.
سافت استارتر Altistart 22 اشنایدر قابلیت راه اندازی و توقف کنترل شده موتورهای سه فاز آسنکرون قفسه سنجابی در رنج توان 4 تا 400 کیلو وات را دارد. این راه اندازها جهت استفاده در برنامه های استاندارد با حفاظت موتور کلاس 10 طراحی شده اند.
سافت استارتر سری 48 اشنایدر با پیکر بندی 6 تریستوری، کاهش سرعت موتور های سه فاز آسنکرون را ممکن می کند. این سافت استارتر رنج جریان 17 تا 1200 آمپر را پوشش می دهد. در سری ATS 48 از الگوریتم کنترل موتور پیشرفته به نام TCS یا سیستم کنترل گشتاور پیشرفته استفاده شده است.
به منظور انتخاب راه انداز نرم متناسب با کاربرد خود می توانید به مقاله “انتخاب سافت استارتر مناسب” مراجعه کنید.
سافت استارتر 4 کیلو وات اشنایدر با کد فنی ATS01N209QN از جمله سافت های خانواده اشنایدر ATS01 است که در ادامه بیشتر با آن آشنا می شویم.
مشخصات سافت استارتر 4 کیلو وات ATS01 اشنایدر

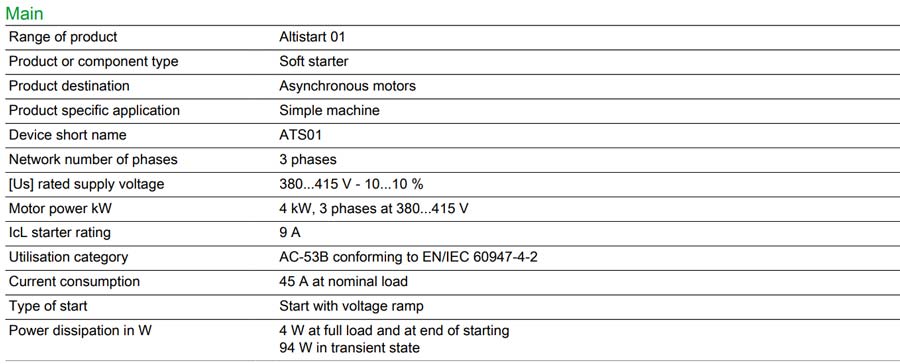

سافت استارتر 4 کیلو وات اشنایدر با کد فنی ATS01N209QN به منظور راه اندازی موتور های آسنکرون با کاربری ساده به کار می رود. این سافت در ولتاژ 380 تا 415 ولت سه فاز با تلرانس 10 درصد موتور الکتریکی با توان 4 کیلو وات را راه اندازی می کند. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:

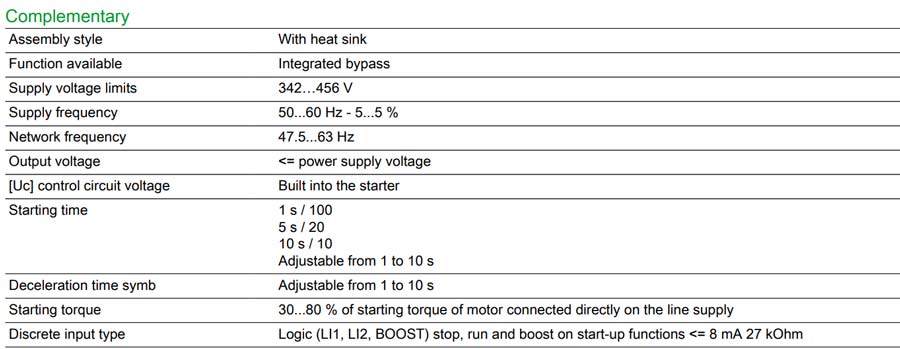

مشخصات تکمیلی سافت استارتر 4 کیلو وات اشنایدر
سافت استارتر اشنایدر 4 کیلو وات با کد فنی ATS01N209QN به همراه هیت سینک اسمبل می شود. این راه انداز از نمونه های دارای کنتاکتور داخلی است. این قابلیت نویز و تلفات حرارتی را به صورت قابل ملاحظه ای کاهش دهد. این سافت استارتر می تواند موتور الکتریکی را در مدت زمان 1 تا 10 ثانیه راه اندازی کند. به بیان دیگر ولتاژ موتور در مدت زمان 10 ثانیه از مقدار مشخص اولیه به 100 درصد مقدار نامی خود می رسد.
در روش دیگر ولتاژ خروجی در مدت زمان 5 ثانیه و هر ثانیه 20 درصد به مقدار ولتاژ اضافه می شود تا به مقدار نامی خود برسد. اگر زمان راه اندازی بر روی 10 ثانیه تنظیم شده باشد، موتور با نرم ترین حالت ممکن و در طی 10 مرحله راه اندازی می شود. به اینصورت که هر مرحله 1 ثانیه زمان می برد و مقدار 10 درصد به مقدار نامی ولتاژ افزوده می شود. همانطور که در برگه اطلاعات فنی این محصول اشاره شده است محدوده ولتاژ تغذیه آن از 342 ولت نباید کمتر و از 456 ولت نباید بیشتر شود.
گشتاور راه اندازی در سافت استارتر 4 کیلو وات ATS01 اشنایدر می تواند از 30 تا 80 درصد برای موتورهایی که به صورت مستقیم به منبع تغذیه متصل هستند تنظیم شود.
سافت استارتر 3 کیلووات اشنایدر با کد فنی ATS01N206QN یکی دیگر از محصولات سری ATS01 است که بیشترین شباهت را با ATS01N209QN دارد و برای موتور الکتریکی با توان 3 کیلو وات مورد استفاده قرار می گیرد.

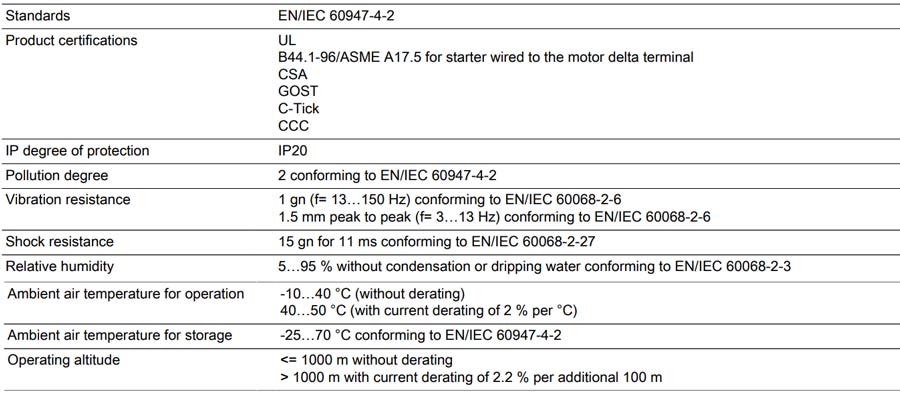

شرایط محیطی استفاده از سافت استارتر اشنایدر ATS01
سافت استارتر اشنایدر 4 کیلو وات با کد فنی ATS01N209QN با ابعاد (ارتفاع- پهنا- عمق) 124×45×131 و با وزنی در حدود 420 گرم به صورت عمودی (با حداکثر انحراف 10 درجه) بر روی DIN ریل نصب می شود. رطوبت هوای محیط می تواند 5 تا 90 درصد باشد اما بهتر است این راه انداز با درجه IP20 را داخل تابلو یا باکس قرار بدهید.
سافت استارتر ATS01 اشنایدر با توان 4 کیلو وات دارای هیت سینک است و در صورت قرار گرفتن در تابلو، باید تهویه مناسب آن در نظر گرفته شود. این محصول را با ضمانت اصالت کالا و خدمات پس از فروش در پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.
