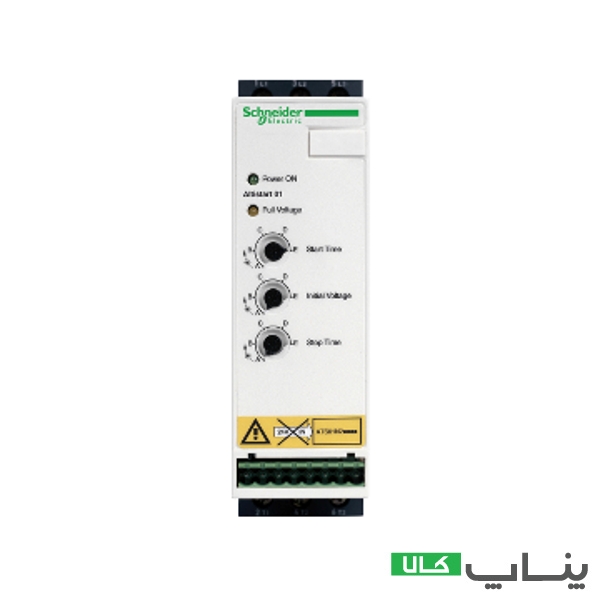

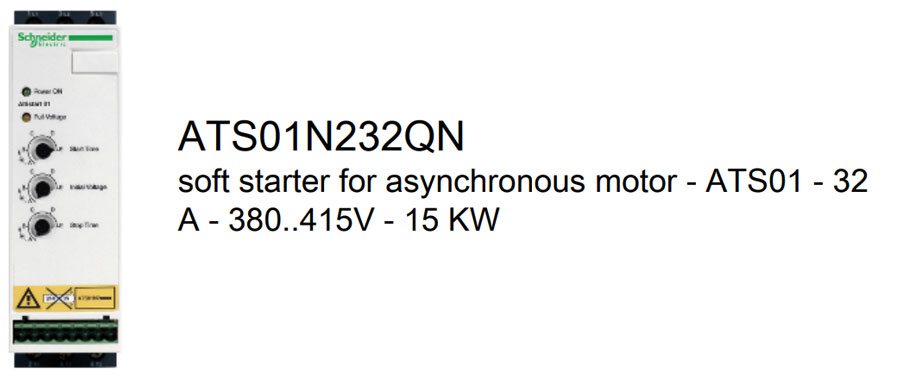

سافت استارتر 15 کیلووات ATS01 اشنایدر، کد فنی ATS01N232QN

سافت استارتر 15 کیلووات ATS01 اشنایدر با کد فنی ATS01N232QN عرضه شده است. این سافت استارتر برای استفاده در ماشین های ساده مناسب است. با این وجود راه اندازی انواع موتور الکتریکی آسنکرون در رنج توان 15 تا 25 کیلووات با این راه انداز نرم امکانپذیر است.

سافت استارتر ATS 01 علاوه بر راه اندای نرم، قابلیت توقف نرم موتور الکتریکی را نیز دارد. ولتاژ کاری 380 تا 415 ولت از دیگر مشخصات عملیاتی این نمونه سافت استارتر اشنایدر است. حداکثر جریان خروجی سافت استارتر 32 آمپر است. به منظور کاهش تلفات حرارتی و افزایش طول عمر، کنتاکتور بای پس داخلی برای آن در نظر گرفته شده است.

با بررسی بیشتر سافت استارتر 15 کیلووات ATS01 اشنایدر همراه من باشید.

سافت استارتر اشنایدر

چالش های شروع به کار موتور الکتریکی سبب شده روش های راه اندازی موتور سه فاز متنوعی برای غلبه بر این چالش ها ابداع شود. اگر علاوه بر رفع چالش های راه اندازی نیاز به کنترل عملکرد موتور نیز دارید، درایو فرکانس متغیر تنها راهکار عملیاتی در دسترس است. اما اگر موتور بعد از راه اندازی با سرعت ثابت به کار ادامه می دهد، خرید سافت استارتر بهترین گزینه است.

سافت استارتر اشنایدر و سافت استارتر زیمنس از جمله نمونه های محبوب موجود در بازار ایران است. تجهیزات مرتبط با راه اندازی موتور شامل سافت استارتر و درایو اشنایدر تحت لوای آلتیوار عرضه می شوند. لازم به ذکر است در بازار سافت استارترهای اشنایدر را با نام آلتی استارت نیز می شناسند.

سافت استارتر اشنایدر متناسب با رنج توان و کاربرد در خانواده های مختلفی عرضه شده است. در حال حاضر خانواده های زیر در بازار ایران موجود است:

• سافت استارتر ATS01
• سافت استارتر ATS22
• سافت استارتر ATS48

تعداد فاز تحت کنترل، رنج توان و قابلیت های عملیاتی از جمله تفاوت های سری های مختلف راه انداز نرم اشنایدر است. سافت استارتر 15 کیلووات ATS01 اشنایدر عضو خانواده ATS01 اشنایدر است که در ادامه بیشتر با آن آشنا می شویم. طبق اطلاعات درج شده در کاتالوگ محصول، سافت استارتر ATS01 اشنایدر در کاربردهای زیر قابل استفاده است:

• نوار نقاله
• پمپ
• فن
• کمپرسور
• گیت ها و درب اتوماتیک
• جرثقیل های کوچک
• ماشین آلات تسمه محور

علاوه بر توان عملیاتی موتوری که قصد راه اندازی آن را دارید، پارامترهای دیگری نیز در انتخاب راه انداز نرم موثرند.

در مقاله راهنمای انتخاب سافت استارتر به بررسی فرآیند گزینه مناسب پرداخته ایم.

مشخصات فنی سافت استارتر 15 کیلووات ATS01  اشنایدر

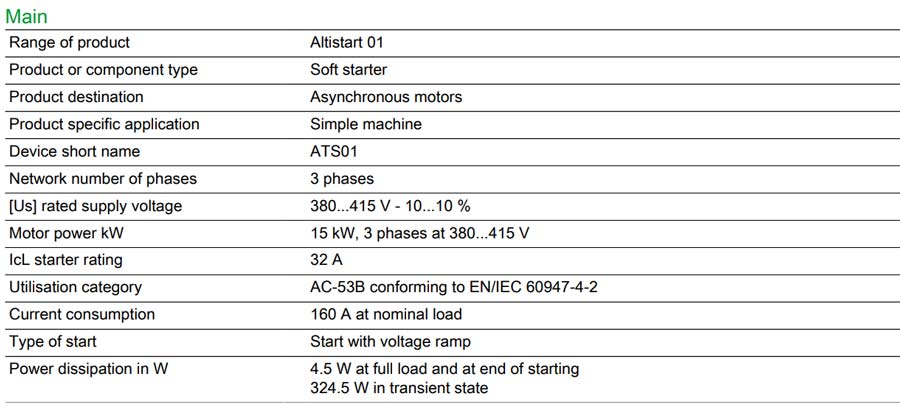

راه انداز نرم 15 کیلووات اشنایدر با کد فنی ATS01N232QN  به منظور راه اندازی موتور های آسنکرون با کاربری ساده به کار می رود. ولتاژ ورودی این راه انداز 380 تا 415 ولت با تلرانس 10 درصد است. موتورهای الکتریکی با توان 15 تا 25 کیلووات را می توان با این دستگاه راه اندازی کرد. جدول زیر اطلاعات کلی مربوط به این سافت استارتر را نشان می دهد:

طبق اطلاعات درج شده در جدول بالا، سافت استارتر برای موتور الکتریکی کلاس AC-53B مطابق استاندارد EN/IEC 60947-4-2 بهینه شده است. قابلیت های این خانواده شباهت زیادی به سافت استارتر 3RW40 زیمنس دارد.

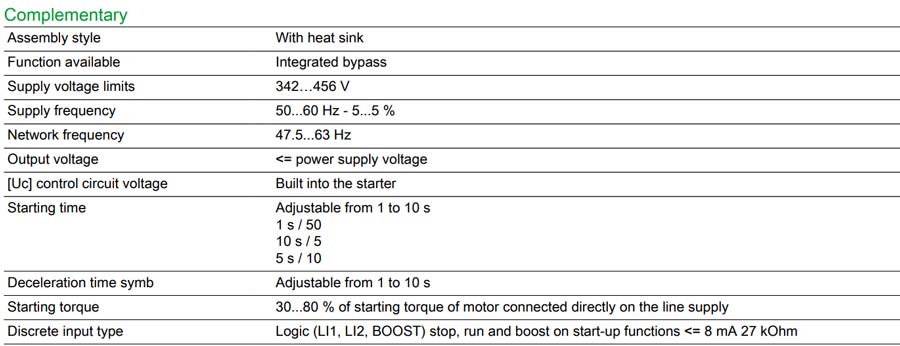

 مشخصات تکمیلی

سافت استارتر 15 کیلووات ATS01 اشنایدر به همراه هیت سینک اسمبل می شود. پس از شروع به کار موتور، کنتاکتور بای پس وارد مدار شده و تریستورها را از مدار خارج می کند. این فرآیند تلفات حرارتی را به میزان قابل ملاحظه ای کاهش می دهد. علاوه بر این عمر مفید تریستورها و در نتیجه سافت استارتر بیشتر می شود.

زمان راه اندازی موتور بین 1 تا 10 ثانیه قابل تنظیم است. محدوده ولتاژ تغذیه سافت استارتر از 342 ولت تا 456 ولت است. زمان توقف موتور نیز بین 1 تا 10 ثانیه قابل تنظیم است. ولتاژ کنترلی سافت استارتر 15 کیلووات ATS01 اشنایدر به کمک مدار داخلی دستگاه تامین می شود.

گشتاور راه اندازی موتورهایی که به صورت مستقیم به منبع تغذیه متصل هستند، بین 30 درصد تا 80 درصد است. از دیگر مشخصات این راه انداز نرم می توان به موارد زیر اشاره کرد:

• سافت استارتر دارای سه ورودی دیجیتال مستقل LI1 ,LI2 ,BOOST است.
• شروع به کار، توقف و تغییر شتاب موتور به کمک ورودی های دیجیتال امکانپذیر است
• یک خروجی دیجیتال و یک خروجی رله ای دارد

استانداردها و شرایط محیطی سافت استارتر 15 کیلووات ATS01 اشنایدر

سافت استارتر 15 کیلووات اشنایدر ATS01 با ابعاد (ارتفاع- پهنا- عمق) 154×45×131 و وزن 560 گرم به صورت عمودی (با حداکثر انحراف 10 درجه) روی DIN ریل نصب می شود. این سافت استارتر در رطوبت 5 تا 95 درصد قابل استفاده است. درجه حفاظت آن IP20 و مناسب نصب در تابلو برق است.

سافت استارتر 15 کیلووات ATS01 اشنایدر دارای هیت سینک است و در صورت نصب در باکس باید تهویه مناسب آن در نظر گرفته شود. جدول زیر را ببینید.

خرید سافت استارتر اشنایدر

پس از انتخاب گزینه مورد نظر از بین سافت استارترهای موجود، نوبت به خرید می رسد. در زمان خرید محصولات مرتبط با برق و اتوماسیون صنعتی نکات مهمی را باید مورد توجه قرار دهید. اولین نکته خرید محصولات اصلی یا اورجینال است. در زمان خرید حتما گارانتی اصالت کالا را بررسی کنید. نکته دوم خدمات پس از فروش محصولات است.

برای تجریه یک خرید لذتبخش، همین الان سافت استارتر 15 کیلووات ATS01 اشنایدر را از فروشگاه پناپ کالا بخرید. ما همه محصولات را با ضمانت اصالت کالا و خدمات پس از فروش معتبر عرضه می کنیم. جهت کسب اطلاعات بیشتر با کارشناسان ما در ارتباط باشید.
