کلید اتوماتیک یا MCCB (Molded Case Circuit Breaker) یکی از تجهیزات حفاظت الکتریکی پرکاربرد به ویژه در محیط های صنعتی است. این بریکر مدار را در برابر اضافهبار، اتصال کوتاه، خطای زمین و برخی خطاهای دیگر محافظت می کند. انتخاب کلید اتوماتیک مناسب، به منظور اطمینان از ایمنی، کارایی و پایداری سیستم ضروری است.
یک انتخاب نامناسب می تواند خسارات مالی و جانی جبران ناپذیری به بار بیاورد. عوامل مختلف از جمله وضعیت موجودی بازار، شرایط اقتصادی و مکان نصب در انتخاب بریکر تاثیر گذار هستند. علاوه بر این در نظر گرفتن چند پارامتر عملیاتی مهم بسیار حیاتی است.
در این مقاله به بررسی مهمترین پارامترهای اثر گذار بر انتخاب کلید اتوماتیک خواهیم پرداخت. با من همراه باشید.
مقدمه ای بر حفاظت از مدار الکتریکی
عوامل مختلفی سبب بروز خطا در مدارهای الکتریکی می شوند. خطای انسانی، فرسودگی زیرساخت ها و خطای دستگاه های مورد استفاده مهم ترین دلایل وقوع خطا هستند. خطاهای الکتریکی انواع مختلفی دارند. بسته به نوع خطا نمونه های مختلفی از تجهیزات حفاظتی مورد استفاده قرار می گیرد.

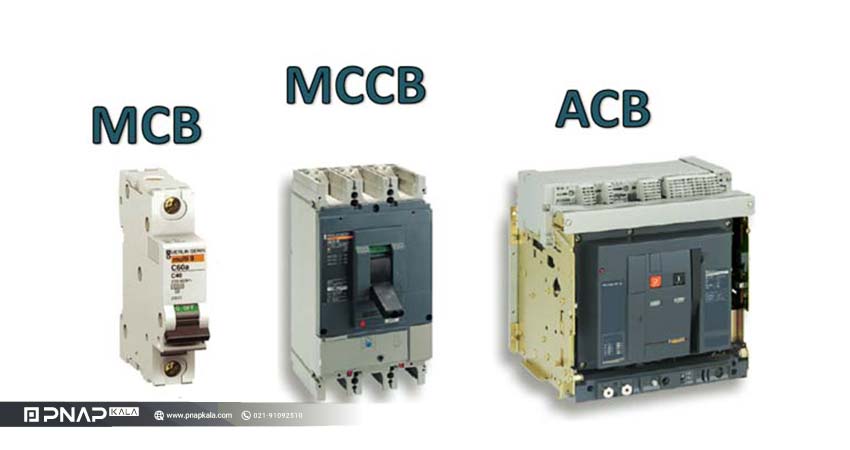

رایج ترین تجهیزات حفاظت الکتریکی عبارتند از:
- فیوز مینیاتوری
- کلید حرارتی
- کلید اتوماتیک
- کلید هوایی
- بیمتال
- کلید محافظ جان
هر کدام از این تجهیزات کاربرد خاصی دارند و قادر به تشخیص خطاهای متفاوتی هستند. به عنوان مثال کلید مینیاتوری در همه کاربردهای خانگی و صنعتی مورد استفاده قرار می گیرد. کلید هوایی برای حفاظت از مدار های جریان بالا طراحی شده است و کلید محافظ جان به صورت ویژه جهت حفاظت از برق گرفتگی مورد استفاده قرار می گیرد.
تشخیص به موقع خطاهای الکتریکی به منظور حفظ سلامت سیستم و نیروی انسانی ضروری است. به عنوان مثال خطای اتصال کوتاه از جمله رایج ترین خطاهای الکتریکی است. عدم تشخیص به موقع این خطا منجر به آتش سوزی شده و خسارات جبران ناپذیری به سیستم وارد می کند.
از جمله مهمترین پارامترهای اثر گذار بر حفاظت ایمن و قابل اعتماد مدار، استفاده از تجهیزات حفاظتی مناسب است. با توجه به گستردگی کاربرد کلید اتوماتیک در پروژه های صنعتی، انتخاب کلید اتوماتیک مناسب نیز بسیار حائز اهمیت است. در ادامه انتخاب یک گزینه مناسب را تشریح می کنیم.
پارامترهای مهم در انتخاب کلید اتوماتیک
با توجه به اهمیت حفاظت از مدار الکتریکی، انتخاب تجهیزات مناسب برای این منظور ضروری است. برای انتخاب یک بریکر مناسب لازم است پارامترهای عملیاتی آن را با نیازهای مدار مطابقت دهید. براساس داده های فنی و مهندسی، انتخاب کلید اتوماتیک مناسب نیازمند بررسی دقیق چند پارامتر عملیاتی است.
هر کدام از این پارامترها نقشی مهم و حیاتی در عملکرد ایمن و کارآمد سیستم ایفا میکنند. در ادامه، هر پارامترها را با جزئیات بررسی میکنیم.
جریان نامی (In)
حداکثر جریانی که کلید اتوماتیک میتواند به طور مداوم و بدون قطع شدن تحمل کند جریان نامی نامیده می شود. برای تعیین جریان نامی مورد نیاز، جریان همه مصرف کننده های شبکه شامل موتورها، سیستمهای روشنایی و … محاسبه می شود. به منظور حفظ حاشیه ایمن توصیه میشود جریان نامی کلید کمی بالاتر از جریان مصرف کننده ها باشد.

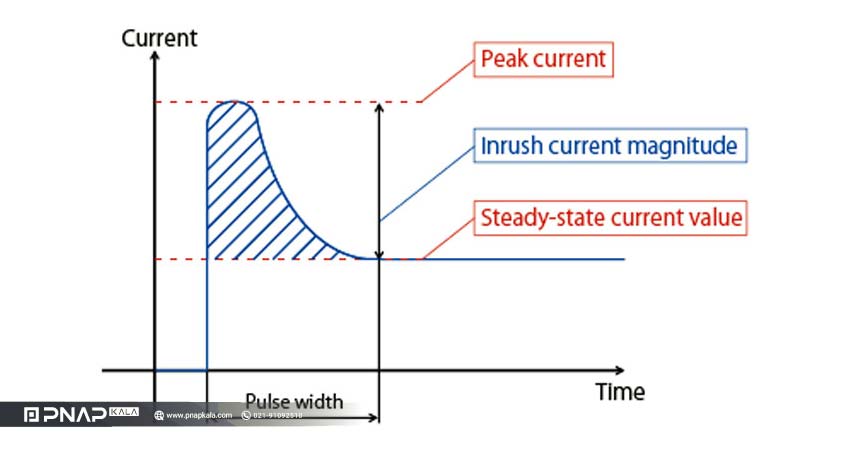

برای مثال، اگر مجموع جریان مصرف کننده ها 80 آمپر است، انتخاب کلید اتوماتیک با جریان نامی 100 آمپر از قطع غیرضروری مدارجلوگیری کند. تجهیزات الکتریکی و به ویژه موتورها در لحظه شروع به کار جریان هجومی زیادی از شبکه می کشند. این جریان می تواند منجر به قطع ناخواسته مدار شود.
برای غلبه بر چالش راه اندازی موتور الکتریکی روش های مختلفی پیشنهاد شده است. در کاربردهایی که موتور پس از راه اندازی با سرعت ثابت به کار ادامه می دهد، خرید سافت استارتر بهترین گزینه است. اما در کاربردهایی که به کنترل عملکرد موتور نیز نیاز دارند، درایو فرکانس متغیر تنها گزینه در دسترس است.

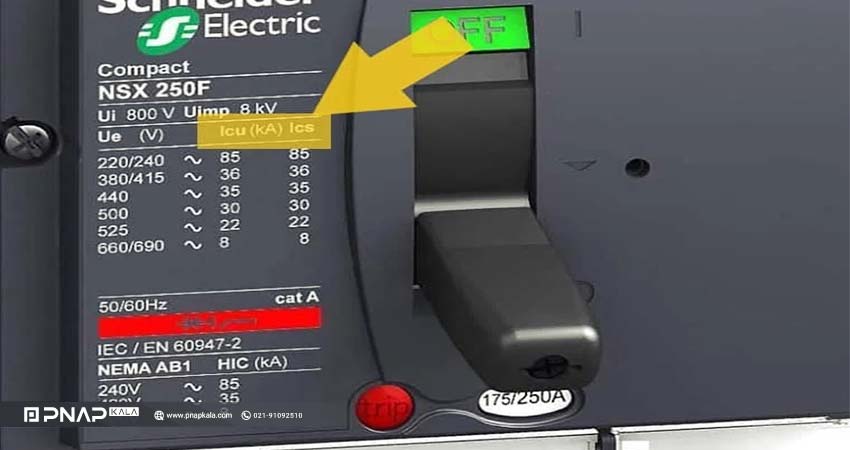

اهمیت ظرفیت قطع Icu) وIcs) در انتخاب کلید اتوماتیک
ظرفیت قطع نشان دهنده توانایی کلید در مدیریت جریان اتصال کوتاه است. پارامتر Icu (ظرفیت قطع نهایی) تعیین کننده حداکثر جریانی است که کلید میتواند یکبار قطع کند. همچنینIcs (ظرفیت قطع سرویس) مقدار جریانی است که کلید میتواند چندین بار بدون آسیب قطع کند.
در زمان انتخاب کلید اتوماتیک مقادیر ظرفیت قطع باید با جریان اتصال کوتاه احتمالی سیستم، که از طریق محاسبات مهندسی تعیین میشود، تطبیق داده شود. در سیستمهای صنعتی با جریانهای اتصال کوتاه بالا، کلیدهایی با Icu بین 50 تا 200 کیلوآمپر مناسب هستند. انتخاب کلید با ظرفیت قطع ناکافی منجر به خرابی سیستم یا خطرات ایمنی می شود.
ویژگی های تریپ
در ساختار کلید اتوماتیک بخشی به نام تریپ یونیت وظیفه تشخیص خطا را بر عهده دارد. انواع مختلفی از تریپ یونیت کلید اتوماتیک طراحی شده است که هر کدام ویژگی های متفاوتی دارند. به عنوان مثال ویژگی های تریپ تعیین می کند که MCCB با چه سرعتی به شرایط اضافه جریان پاسخ دهد. برای انتخاب کلید اتوماتیک با تریپ مناسب، ماهیت بار و سطح حفاظتی مورد نیاز را در نظر بگیرید.
علاوه بر این نوع خطاهایی که کلید اتوماتیک باید تشخیص دهد را تعیین کنید. تریپ یونیت حرارتی – مغناطیسی تنها قادر است خطاهای اتصال کوتاه و اضافه بار را تشخیص دهد. اما تریپ یونیت های الکترونیکی علاوه بر خطای اتصال کوتاه و اضافه جریان، خطای هادی نول و خطای زمین را نیز شناسایی می کنند.
هماهنگی با سیستم و ملاحظات نصب
گاهی اوقات نیاز به انتخاب کلید اتوماتیک در مرحله طراحی تابلو داریم و گاهی نیاز است نمونه معیوب را تعویض کنیم. توجه به هماهنگی با سایر بخش های سیستم به ویژه در زمان جایگزینی نمونه خراب بسیار ضروری است.
از منظر هماهنگی با سیستم به چند نکته می توان اشاره کرد:
- روش نصب (ثابت یا کشویی)
- ابعاد کلید (جهت نصب در تابلو برق)
- تعداد پل کلید اتوماتیک (تک پل، دوپل، سه پل یا چهار پل)

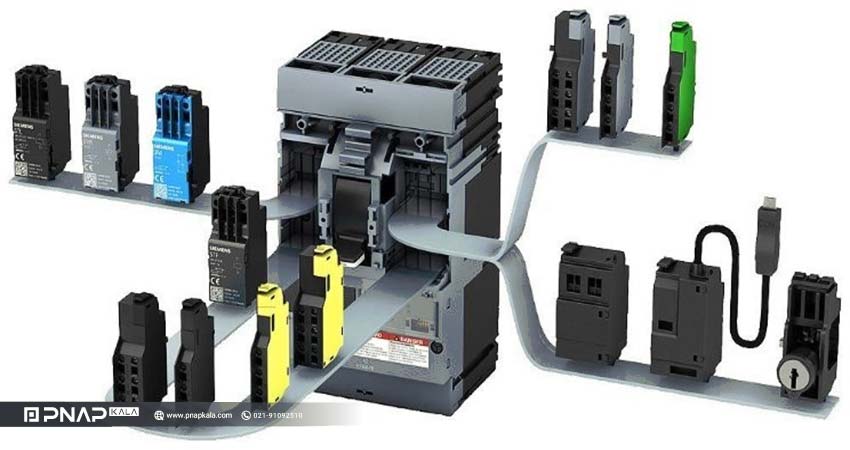

قابلیت توسعه و لوازم جانبی
کاربرد اصلی کلید اتوماتیک حفاظت از مدار الکتریکی در برابر خطاها است. بسته به نوع تریپ یونیت استفاده شده در تولید، خطاهای قابل تشخیص توسط کلید متفاوت است. اما برخی از نمونه های کلید اتوماتیک را می توان با استفاده از برخی لوازم جانبی توسعه داد.
به عنوان مثال موتور کلید اتوماتیک یکی از لوازم جانبی این کلید است که بویژه در جریان های بالا کاربرد دارد. از دیگر تجهیزات جانبی این بریکرها می توان به رله خطا، کنتاکت های کمکی و … اشاره کرد. در زمان انتخاب کلید اتوماتیک، لوازم جانبی مورد نیاز را نیز در نظر بگیرید.
برند و ملاحظات قیمتی
شرکت های زیادی در سراسر دنیا اقدام به تولید کلید اتوماتیک می کنند. کیفیت، قابلیت اطمینان و قیمت تجهیزات برندهای مختلف با هم متفاوت است. از اینرو برند و ملاحظات قیمتی را نیز می توان به عنوان یک پارامتر تاثیرگذار در انتخاب کلید اتوماتیک معرفی کرد.
نکته مهمی که باید به آن اشاره شود، اولویت کیفیت بر ملاحظات اقتصادی است. عملکرد مناسب تجهیزات حفاظتی بسیار ضروری است. از اینرو هرگز نباید قیمت را به عنوان مهمترین پارامتر انتخاب در نظر بگیرید. به عنوان یک مهندس باید بین قیمت، کیفیت و قابلیت های مورد انتظار تعادل برقرار کنید.
تولیدکنندگان کلید اتوماتیک
کاربرد گسترده این بریکرها سبب شده تولید کنندگان زیادی در سراسر دنیا اقدام به تولید آن ها کنند. معرفی همه تولید کنندگان کلید اتوماتیک غیر ممکن و غیر ضروری است. هدف ما در فروشگاه پناپ کالا عرضه محصولات اصلی و با کیفیت است. از اینرو بخشی از زمان ما صرف شناسایی و تامین برندهای برتر موجود در بازار می شود.
در حال حاضر برندهای زیر در فروشگاه ما قابل سفارش است:
چنانچه به محصولات برند دیگری نیاز دارید، درخواست خود را با کارشناسان ما در میان بگذارید. در کمترین زمان محصولات مورد نیاز شما را با ضمانت اصالت کالا و خدمات پس از فروش تامین می کنیم.
جمع بندی
با توجه به اهمیت بسیار بالای حفاظت از مدار الکتریکی، انتخاب تجهیزات حفاظتی مناسب ضروری است. کلید اتوماتیک از جمله بریکرهای پرکاربرد در صنایع و حتی کاربردهای مسکونی و تجاری است. جهت انتخاب کلید اتوماتیک مناسب توجه به پارامترهایی از جمله جریان نامی، ظرفیت شکست، مشخصات تریپ، حفاظت های مورد نیاز و … ضروری است.
