Name: کلید اتوماتیک فیکس 200 آمپر اشنایدر، کد فنی EZC250H3200
Brand: Schneider
SKU: EZC250H3200
Availability: OutOfStock

بازخورد درباره این کالا

کد فنی محصول: EZC250H3200
دسته: کلید اتوماتیک اشنایدر, کلید اتوماتیک
برچسب: برند اشنایدر

دانلود مستندات:

استعلام تلفنی

در حال حاضر امکان خرید آنلاین برای این محصول فراهم نیست. لطفا جهت استعلام قیمت و موجودی با شماره های 3-37052100-051 تماس حاصل فرمایید.

استعلام تلفنی

افزودن به علاقمندی
اشتراک گذاری

تصویر برای محصول کلید اتوماتیک فیکس 200 آمپر اشنایدر، کد فنی EZC250H3200 کلید اتوماتیک اشنایدر 28

توضیحات کلید اتوماتیک فیکس 200 آمپر اشنایدر، کد فنی EZC250H3200

کلید اتوماتیک فیکس 200 آمپر اشنایدر با کد فنی EZC250H3200 عرضه می شود. جریان نامی این بریکر 200 آمپر و تریپ یونیت آن از نوع حرارتی – مغناطیسی (TMD) است. این بریکر خطاهای اتصال کوتاه و اضافه جریان را با دقت بالا تشخیص می دهد.

ظرفیت شکست این کلید اتوماتیک 36kA در 400 ولت است. این بریکر از جمله محصولات اقتصادی اشنایدر است و با جدیدترین تکنولوژی روز تولید می شود. حفاظت از تابلوی توزیع و استفاده به عنوان ایزولاتور مهمترین کاربردهای این بریکر است.

با بررسی بیشتر کلید اتوماتیک فیکس 200 آمپر اشنایدر همراه من باشید.

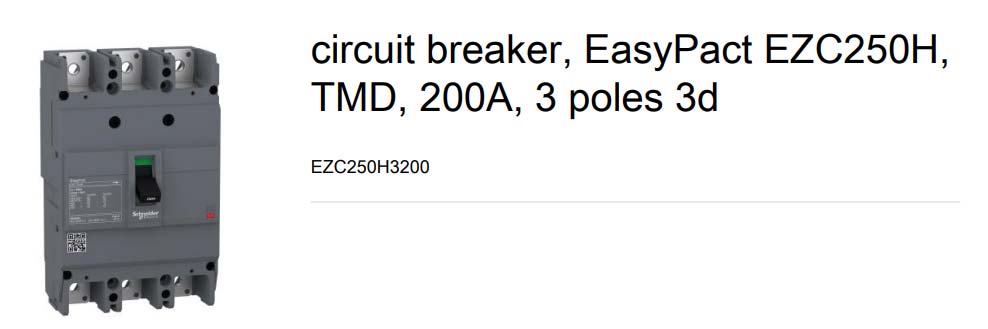

مروری بر کلید اتوماتیک فیکس 200 آمپر اشنایدر، کد فنی EZC250H3200

مقدمه ای بر کلید اتوماتیک

کلید اتوماتیک به منظور حفاظت از مدار الکتریکی در برابر خطاهایی مانند اتصال کوتاه، خطای زمین، اضافه بار و … استفاده می شود. کاربرد اصلی کلید اتوماتیک حفاظت از سیستم های سوئیچینگ، ترانسفورماتور و تابلوهای توزیع است.

بخشی از ساختار بریکر به نام تریپ یونیت وظیفه تشخیص خطا را بر عهده دارد. تریپ یونیت کلید اتوماتیک با تکنولوژی های مختلف تولید می شود. نوع تریپ استفاده شده در کلید، تعیین کننده خطاهای قابل تشخیص است.

در مقایسه با سایر تجهیزات حفاظتی از جمله فیوز مینیاتوری و کلید حرارتی، MCCB قابلیت های بیشتری دارد. به علاوه رنج جریان کلید اتوماتیک نیز بسیار گسترده تر است. کلید هوایی تنها بریکری است که رنج جریان آن بیشتر ازMCCB است.

کلید اتوماتیک اشنایدر

تجهیزات فشار ضعیف اشنایدر از جمله کلید اتوماتیک یا MCCBدر بازار ایران محبوبیت زیادی دارند. قابلیت اعتماد و عملکرد مطمئن این بریکرها سبب استفاده گسترده از آن در کاربردهای مختلف شده است. کلید اتوماتیک اشنایدر در سری های مختلف رنج جریان گسترده 16 تا 3200 آمپر را پوشش می دهد.

بریکرهای اشنایدر در گذر زمان تغییرات گسترده ای را تجربه کرده اند. هدف از این تغییرات افزایش اطمینان، قابلیت های عملیاتی و گسترش رنج جریان تحت پوشش است. سری EZC یا EasyPact سری اقتصادی بریکرهای اشنایدر است که با کاربرد خاص عرضه شده است.

مهمترین ویژگی کلید اتوماتیک ثابت، عدم امکان تغییر جریان نامی برای خطای اتصال کوتاه و اضافه جریان است. کلید اتوماتیک فیکس 200 آمپر اشنایدر از اعضای خانواده EasyPact است. طراحی ارگونومیک این کلید سبب راحتی استفاده، نصب و راه اندازی شده است.

مشخصات فنی کلید اتوماتیک فیکس 200 آمپر اشنایدر

اهمیت حفاظت از مدار الکتریکی سبب عرضه انواع مختلفی از تجهیزات حفاظتی به بازار شده است. لازمه حفاظت مطمئن و قابل اعتماد مدار، انتخاب تجهیزات حفاظتی مناسب است. به منظور اطمینان از عملکرد مناسب لازم است در زمان انتخاب کلید اتوماتیک به مشخصات فنی نمونه های مختلف توجه کنید.

براساس داده های طراحی و مهندسی توجه به پارامترهایی از قبیل جریان نامی، ظرفیت شکست و ولتاژ کاری کلید اتوماتیک بسیار حائز اهمیت است. مشخصات فنی کلید اتوماتیک فیکس 200 آمپر اشنایدر را در جدول زیر ببینید:

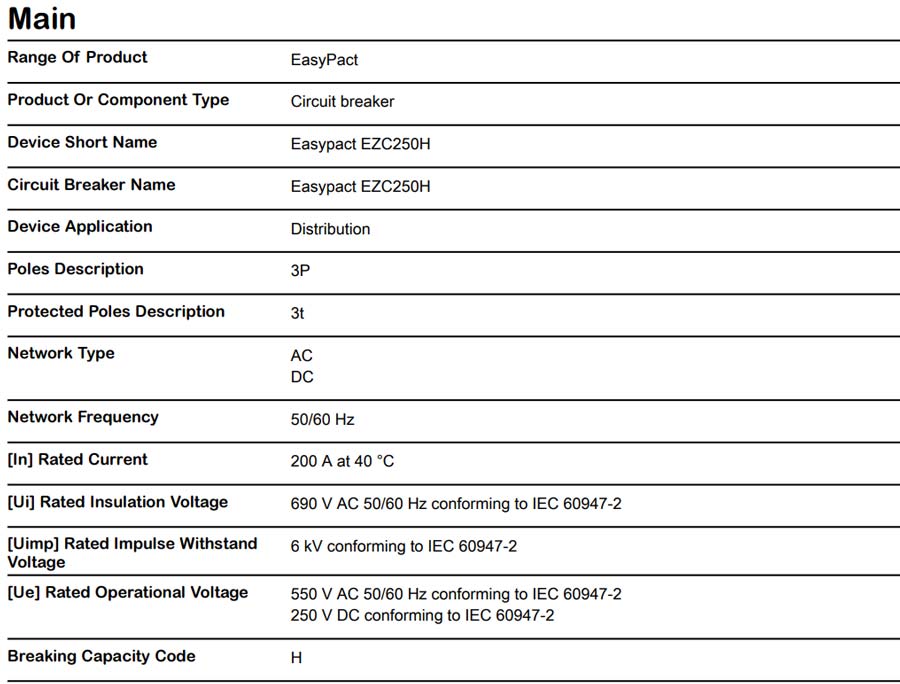

مشخصات فنی کلید اتوماتیک فیکس اشنایدر، کد فنی EZC250H3200

مهمترین اطلاعات جدول بالا عبارتند از:

این بریکر مناسب استفاده در تابلوهای توزیع است
جریان نامی 200 آمپر در دمای 40 درجه سانتیگراد
حداکثر ولتاژ کاری 690 ولت با فرکانس 50 یا 60 هرتز
مناسب جهت استفاده به عنوان ایزولاتور طبق استاندارد EN/IEC 60947-2

تریپ یونیت و تشخیص خطا

بخشی از ساختار کلید اتوماتیک که خطاها را شناسایی می کند، تریپ یونیت نام دارد. به صورت کلی تریپ یونیت ها در دو نوع حرارتی/ مغناطیسی و الکترونیکی دسته بندی می شوند. تریپ یونیت الکترونیکی اشنایدر با نام میکرولاجیک معرفی شده و در نسل های مختلف عرضه می شود.

کلید اتوماتیک فیکس 200 آمپر اشنایدر با تریپ یونیت حرارتی مغناطیسی قادر است خطاهای اتصال کوتاه و اضافه جریان را تشخیص دهد.

اطلاعات مرتبط با تریپ یونیت به صورت زیر در دیتاشیت درج شده است:

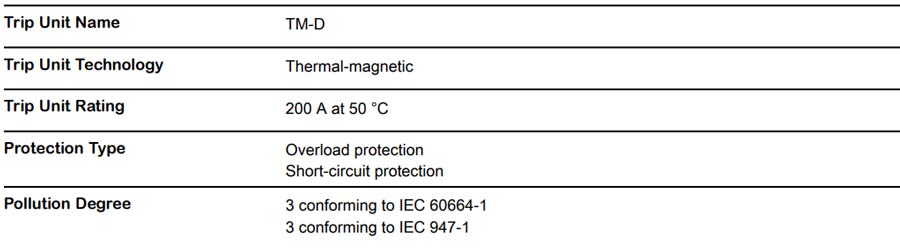

تریپ یونیت کلید اتوماتیک فیکس اشنایدر، کد فنی EZC250H3200

محدودیت های کاری کلید اتوماتیک فیکس 200 آمپر اشنایدر

وظیفه اصلی کلید اتوماتیک، حفاظت از مدار در برابر خطاهای مختلف است. برای رسیدن به این هدف، توجه به برخی نکات مهم ضروری است. یکی از پارامترهای تعیین کننده در عملکرد کلید اتوماتیک، محدودیت های کاری آن است.

آستانه محدودیت های مورد نیاز با توجه به مشخصات شبکه و محل نصب کلید تعیین می شود. به عنوان مثال ظرفیت شکست کلید براساس حداکثر جریانی که ممکن است در صورت وقوع اتصال کوتاه از کلید عبور کند تعیین می شود.

محدودیت های کاری کلید اتوماتیک فیکس 200 آمپر اشنایدر به صورت زیر است:

حداکثر ولتاژ لحظه ای 6 کیلوولت
ظرفیت شکست در ولتاژ 380 تا 415 ولت معادل 36 کیلوآمپر
افزایش ولتاژ سبب کاهش ظرفیت شکست و کاهش ولتاژ ظرفیت شکست را افزایش می دهد
عمر مکانیکی 10000 سیکل
عمر الکتریکی 5000 سیکل

استانداردها و شرایط محیطی

دقت در شرایط محیطی محل استفاده از تجهیزات حفاظتی به منظور بهره مندی از قابلیت اطیمنان و عملکرد مطمئن آن ضروری است. این کلید با درجه حفاظت IP20 عرضه شده است.

دمای کاری کلید اتوماتیک فیکس 200 آمپر اشنایدر نیز بین -25 تا +70 درجه سانتیگراد است.

مشخصات محیطی استاندارد استفاده از کلید اتوماتیک فیکس اشنایدر

خرید کلید اتوماتیک اشنایدر

استقبال قابل توجه از بریکرهای اشنایدر متاسفانه پای افراد سودجو را به بازار عرضه این محصولات باز کرده است. به همین دلیل نمونه های غیر اصل (تقلبی) کلید اتوماتیک اشنایدر نیز در بازار یافت می شود. از این رو بهترین راه اطمینان از اصالت محصول، خرید کلید اتوماتیک از عرضه کننده معتبر است.

همین الان کلید اتوماتیک فیکس 200 آمپر اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش از پناپ کالا سفارش دهید. اگر هنوز سوالی برای شما باقیست با ما تماس بگیرید. مشتاق شنیدن صدای گرمتان هستیم.

مشخصات فنی کلید اتوماتیک فیکس 200 آمپر اشنایدر، کد فنی EZC250H3200

خانواده محصول
EasyPact

سری
EZC250H

کاربری
Distribution

تریپ یونیت
TM-D

جریان کاری (A)
200

طول عمر مکانیکی (سیکل)
10000

طول عمر الکتریکی (سیکل)
5000

درجه حفاظتی
IP20

Main کلید اتوماتیک فیکس 200 آمپر اشنایدر،
range of product EasyPact
Product or component typee Circuit breaker
Device short name Easypact EZC250H
circuit breaker name Easypact EZC250H
Device application Distribution
Poles description 3P
Protected poles description 3t
Network type AC
DC
Network frequency 50/60 Hz
[In] rated current 200 A at 40 °C
[Ui] rated insulation voltage 690 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] rated impulse withstand voltage 6 kV conforming to IEC 60947-2
[Ue] rated operational voltage 550 V AC 50/60 Hz conforming to IEC 60947-2
250 V DC conforming to IEC 60947-2
Breaking capacity code H
Breaking capacity 10 kA Icu at 550 V AC 50/60 Hz conforming to IEC 60947-2
25 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2
30 kA Icu at 125 V DC 1P conforming to IEC 60947-2
30 kA Icu at 250 V DC 2P conforming to IEC 60947-2
36 kA Icu at 380 V AC 50/60 Hz conforming to IEC 60947-2
36 kA Icu at 400-415 V AC 50/60 Hz conforming to IEC 60947-2
85 kA Icu at 110-130 V AC 50/60 Hz conforming to IEC 60947-2
85 kA Icu at 220-240 V AC 50/60 Hz conforming to IEC 60947-2
[Ics] rated service breaking capacity 5 kA at 550 V AC 50/60 Hz conforming to IEC 60947-2
15 kA at 125 V DC conforming to IEC 60947-2
15 kA at 250 V DC conforming to IEC 60947-2
18 kA at 380 V AC 50/60 Hz conforming to IEC 60947-2
18 kA at 400/415 V AC 50/60 Hz conforming to IEC 60947-2
12.5 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2
42.5 kA at 110/130 V AC 50/60 Hz conforming to IEC 60947-2
42.5 kA at 220/230/240 V AC 50/60 Hz conforming to IEC 60947-2
Suitability for isolation Yes conforming to IEC 60947-2
utilisation category Category A
Trip unit name TM-D
Trip unit technology Thermal-magnetic
Trip unit rating 200 A at 50 °C
Protection type Overload protection
Short-circuit protection
Pollution degree 3 conforming to IEC 60664-1
3 conforming to IEC 947-1
Complementary کلید اتوماتیک فیکس 200 آمپر اشنایدر،
control type Toggle
Mounting mode Fixed
mounting support Backplate
Upside connection Front
downside connection Front
Mechanical durability 10000 cycles
Electrical durability Category A: 5000 cycles 415 V AC 50/60 Hz conforming to IEC 60947-2
Connection pitch 35 mm
local signalling Positive contact indication
Neutral protection setting Without protection
earth-leakage protection Without
height 165 mm
Width 105 mm
Depth 60 mm
Environment کلید اتوماتیک فیکس 200 آمپر اشنایدر،
Standards EN/IEC 60947-1
GB/T 14048.2
EN/IEC 60947-2
IP degree of protection IP20 conforming to IEC 60529
IK degree of protection IK07 conforming to IEC 62262
ambient air temperature for operation -25-70 °C
Ambient air temperature for storage -35-85 °C
Packing Units کلید اتوماتیک فیکس 200 آمپر اشنایدر،
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 10.600 cm
Package 1 Width 11.600 cm
Package 1 Length 18.200 cm
Package 1 Weight 1.588 kg
Unit Type of Package 2 S03
Number of Units in Package 2 8
Package 2 Height 30.000 cm
Package 2 Width 30.000 cm
Package 2 Length 40.000 cm
Package 2 Weight 13.623 kg
Unit Type of Package 3 P12
Number of Units in Package 3 64
Package 3 Height 50.000 cm
Package 3 Width 80.000 cm
Package 3 Length 120.000 cm
Package 3 Weight 120.984 kg
