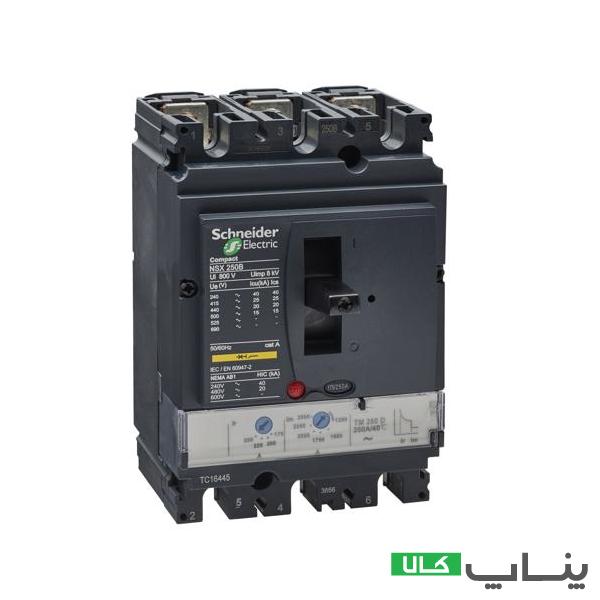

توضیحات کلید اتوماتیک 250 آمپر NSX250B اشنایدر، کد فنی LV431110
کلید اتوماتیک 250 آمپر NSX250B اشنایدر با ظرفیت شکست 25 کیلوآمپر، یک کلید اتوماتیک 3 پل است. این MCCB مناسب نصب در تابلوهای توزیع است. حفاظت از مدار در برابر خطای اضافه جریان و اتصال کوتاه توسط تریپ یونیت حرارتی – مغناطیسی این کلید به خوبی انجام می شود.
جریان نامی این نمونه کلید اتوماتیک اشنایدر 250 آمپر است. در صورتی که جریان عبوری به بزرگی 5 تا 10 برابر جریان نامی برسد، خطای اتصال کوتاه رخ داده و مدار قطع می شود. آستانه خطای اتصال کوتاه ثابت است. برای خطای اضافه جریان نیز آستانه 0.7 تا یک برابر جریان نامی توسط کاربر قابل تنظیم است. زمان تاخیر خطای اضافه جریان نیز قابل تنظیم است.
ظرفیت شکست کلید اتوماتیک 250 آمپر NSX250B اشنایدر، 25kA در 415 ولت است. با بررسی بیشتر این بریکر همراه من باشید.
مقدمه ای بر کلید اتوماتیک
این بریکرهای پرکاربرد به منظور حفاظت از مدار الکتریکی در برابر خطاهایی مانند اتصال کوتاه، خطای زمین، اضافه بار و … طراحی شده اند. MCCB در مقایسه با دیگر بریکرها ظرفیت شکست بالاتری دارد و خطاهای بیشتری را تشخیص می دهد.
کاربرد اصلی کلید اتوماتیک حفاظت از سیستم های سوئیچینگ، ترانسفورماتور و تابلوهای توزیع است. در ساختار این بریکرها بخشی به نام تریپ یونیت وجود دارد که وظیفه تشخیص خطا بر عهده آن است. تریپ یونیت کلید اتوماتیک انواع مختلفی دارد. نوع تریپ استفاده شده در کلید تعیین کننده خطاهای قابل تشخیص آن است.
MCCB در مقایسه با سایر تجهیزات حفاظتی از جمله فیوز مینیاتوری و کلید حرارتی قابلیت های بیشتری دارد. علاوه بر این رنج جریان کلید اتوماتیک بسیار گسترده تر است. کلید هوایی تنها بریکری است که رنج جریان آن بیشتر از MCCB است.
در مقاله کلید اتوماتیک چیست و چه کاربردهایی دارد؟، جزئیات بیشتری در مورد این بریکرها بیان کرده ایم.
کلید اتوماتیک اشنایدر
کلید اتوماتیک یا MCCB، از جمله محبوبترین تجهیزات فشار ضعیف اشنایدر در بازار ایران است. کلیدهای اتوماتیک اشنایدر در سری های مختلف رنج جریان گسترده 16 تا 3200 آمپر را پوشش می دهند. عملکرد مطمئن و قابلیت اعتماد این بریکرها سبب استفاده گسترده از آن ها در کاربردهای مختلف شده است.
از گذشته تا به امروز بریکرهای اشنایدر تغییرات زیادی را تجربه کرده اند. افزایش اطمینان و قابلیت های عملیاتی در کنار گسترش رنج جریان از جمله دلایل بروزرسانی محصولات است. جدیدترین نسل MCCB اشنایدر، سری NS است. این سری در سه خانواده NS، NSX و NSXm عرضه می شوند.
کلید اتوماتیک 250 آمپر NSX250B اشنایدر عضوی از خانواده NSX است. طراحی ارگونومیک این کلیدها کار کردن با آن ها و همچنین فرایند نصب و راه اندازی را تسهیل می کند.
مشخصات فنی کلید اتوماتیک 250 آمپر NSX250B اشنایدر
به منظور حفاظت از مدار الکتریکی، تجهیزات حفاظتی متنوعی عرضه شده است. جهت اطمینان از محافظت قابل اعتماد مدار، انتخاب تجهیزات حفاظتی مناسب از اهمیت بالایی برخوردار است. در زمان انتخاب کلید اتوماتیک توجه به مشخصات فنی نمونه های مختلف ضروری است.
براساس داده های طراحی و مهندسی پارامترهایی از قبیل جریان نامی، ظرفیت شکست و ولتاژ کاری کلید اتوماتیک بسیار حائر اهمیت هستند. مشخصات فنی کلید اتوماتیک 250 آمپر NSX250B اشنایدر را در جدول زیر ببینید:
مهمترین اطلاعات جدول بالا عبارتند از:
- این بریکر مناسب استفاده در تابلوهای توزیع است
- جریان نامی 250 آمپر در دمای 40 درجه سانتیگراد
- حداکثر ولتاژ کاری 690 ولت با فرکانس 50 یا 60 هرتز
- متسب جهت استفاده به عنوان ایزولاتور طبق استاندارد EN/IEC 60947-2
تریپ یونیت و تشخیص خطا
بخشی از ساختار کلید اتوماتیک که وظیفه تشخیص خطا را بر عهده دارد، تریپ یونیت نامیده می شود. به صورت کلی می توان تریپ یونیت ها را در دو نوع حرارتی/مغناطیسی و الکترونیکی دسته بندی کرد. تریپ یونیت الکترونیکی اشنایدر با نام میکرولاجیک معرفی شده و در نسل های مختلفی عرضه می شود.
کلید اتوماتیک 250 آمپر NSX250B اشنایدر از تریپ یونیت حرارتی مغناطیسی بهره می برد. این بریکر قادر است مدار را در برابر خطاهای اتصال کوتاه و اضافه جریان محافظت کند. نمودار مشخصه این تریپ یونیت ها از نوع LI است.
اطلاعات مرتبط با تریپ یونیت به صورت زیر در دیتاشیت درج شده است:
مهمترین اطلاعات مرتبط با تریپ یونیت TMD نصب شده بر روی کلید اتوماتیک 250 آمپر NSX250B اشنایدر عبارتست از:
- تاخیز زمانی خطای اتصال کوتاه ثابت است
- تاخیز زمانی خطای اضافه جریان معادل 120 تا 400 ثانیه برای 1.5 برابر جریان نامی
- آستانه خطای اضافه جریان قابل تنظیم بین 0.7 تا یک برابر جریان نامی
- عدم توانایی تشخیص خطای زمین
محدودیت های کاری کلید اتوماتیک 250 آمپر NSX250B اشنایدر
کلیدهای اتوماتیک از مدار در برابر خطاهای مختلفی محافظت می کنند. عملکرد صحیح بریکرها در گرو توجه به برخی نکات مهم است. در بخش قبل به انتخاب گزینه مناسب اشاره کردیم. انتخاب بریکره مناسب نیاز به بررسی پارامترهای عملیاتی مختلفی دارد. یکی از پارامترهای بسیار مهم در انتخاب کلید اتوماتیک، محدودیت های کاری آن است.
آستانه محدودیت های مورد نیاز عموما با توجه به مشخصات شبکه و محل نصب کلید تعیین می شود. به عنوان مثال ظرفیت شکست کلید براساس حداکثر جریانی که در صورت وقوع اتصال کوتاه از کلید عبور خواهد کرد تعیین می شود. جدول زیر را ببینید:
اطلاعات جدول به صورت زیر تشریح می شود:
- ولتاژ عایقی 800 ولت در فرکانس 50/60 هرتز
- حداکثر ولتاژ لحظه ای 8 کیلوولت
- ظرفیت شکست در ولتاژ 380 تا 415 ولت معادل 25 کیلوآمپر
- افزایش ولتاژ سبب کاهش ظرفیت شکست و کاهش ولتاژ ظرفیت شکست را افزایش می دهد
- عمر مکانیکی 20000 سیکل
- عمر الکتریکی (تغییر وضعیت بر اثر خطا) متناسب با ولتاژ مدار و جریان خطا بین 5000 تا 20000 سیکل
استانداردها و شرایط محیطی
به منظور بهره مندی از قابلیت اطیمنان و عملکرد مطمئن کلید اتوماتیک 250 آمپر NSX250B اشنایدر لازم است به شرایط محیطی محل استفاده از آن دقت کنید. این کلید با کلاس حفاظتی 2 و درجه حفاظت IP40 عرضه شده است. جریان نامی کلید تا ارتفاع 2000 متر از سطح دریا بدون تغییر باقی می ماند.
در ارتفاع 2000 تا 5000 متر از سطح دریا می توان از کلید استفاده کرد اما باید توجه کنید که ظرفیت آن کاهش پیدا می کند. دمی کاری کلید نیز بین -25 تا +70 درجه سانتیگراد است.
خرید کلید اتوماتیک اشنایدر
استقبال گسترده از بریکرهای اشنایدر سبب ورود افراد سودجو به بازار عرضه آن ها شده است. از اینرو نمونه های غیر اصل (تقلبی) کلید اتوماتیک اشنایدر در بازار به وفور یافت می شود. از اینرو بهترین گزینه خرید کلید اتوماتیک از عرضه کننده معتبر است.
همین الان کلید اتوماتیک 250 آمپر NSX250B اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش از پناپ کالا سفارش دهید. اگر هنوز سوالی برای شما باقیست با ما تماس بگیرید. مشتاق شنیدن صدای گرمتان هستیم.
