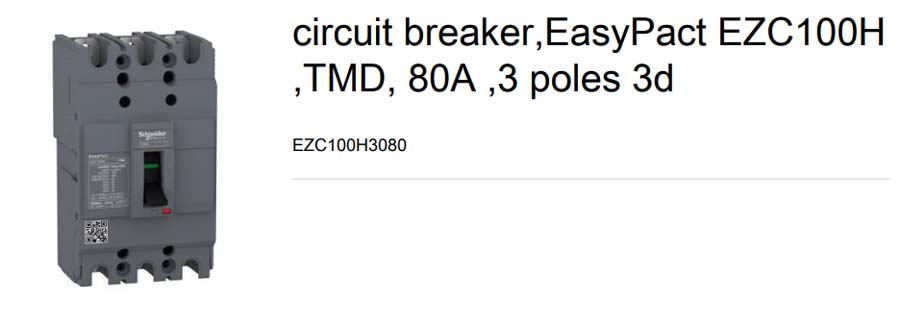

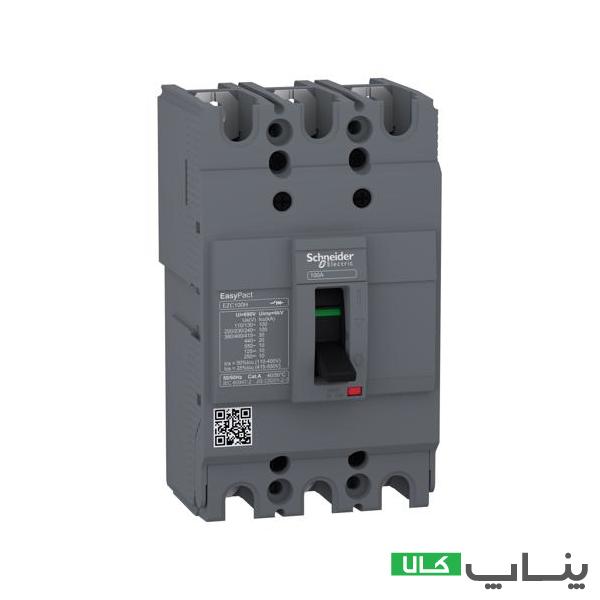

توضیحات کلید اتوماتیک فیکس 80 آمپر اشنایدر، کد فنی EZC100H3080
کلید اتوماتیک فیکس 80 آمپر اشنایدر با کد فنی EZC100H3080 عرضه می شود. جریان نامی این بریکر 80 آمپر و تریپ یونیت آن از نوع حرارتی – مغناطیسی (TMD) است. این بریکر خطاهای اتصال کوتاه و اضافه جریان را با دقت بالا تشخیص می دهد.
ظرفیت شکست این کلید اتوماتیک 30kA در 400 ولت است. این بریکر از جمله محصولات اقتصادی اشنایدر است و در تولید آن از تکنولوژی های روز استفاده شده است. حفاظت از تابلوی توزیع و استفاده به عنوان ایزولاتور مهمترین کاربردهای این بریکر است.
با بررسی بیشتر کلید اتوماتیک فیکس 80 آمپر اشنایدر همراه من باشید.
مقدمه ای بر کلید اتوماتیک
کلید اتوماتیک به منظور حفاظت از مدار الکتریکی در برابر خطاهایی مانند اتصال کوتاه، خطای زمین، اضافه بار و … استفاده می شود. کاربرد اصلی کلید اتوماتیک حفاظت از سیستم های سوئیچینگ، ترانسفورماتور و تابلوهای توزیع است.
بخشی از ساختار بریکر به نام تریپ یونیت وظیفه تشخیص خطا را بر عهده دارد. تریپ یونیت کلید اتوماتیک انواع مختلفی دارد. نوع تریپ استفاده شده در کلید، تعیین کننده خطاهای قابل تشخیص است.
در مقایسه با سایر تجهیزات حفاظتی از جمله فیوز مینیاتوری و کلید حرارتی، MCCB قابلیت های بیشتری دارد. به علاوه رنج جریان کلید اتوماتیک نیز بسیار گسترده تر است. کلید هوایی تنها بریکری است که رنج جریان آن بیشتر از MCCB است.
کلید اتوماتیک اشنایدر
تجهیزات فشار ضعیف اشنایدر از جمله کلید اتوماتیک یا MCCBدر بازار ایران محبوبیت زیادی دارند. قابلیت اعتماد و عملکرد مطمئن این بریکرها سبب استفاده گسترده از آن در کاربردهای مختلف شده است. کلید اتوماتیک اشنایدر در سری های مختلف رنج جریان گسترده 16 تا 3200 آمپر را پوشش می دهد.
بریکرهای اشنایدر در گذر زمان تغییرات گسترده ای را تجربه کرده اند. هدف از این تغییرات افزایش اطمینان، قابلیت های عملیاتی و گسترش رنج جریان تحت پوشش است. سری EZC یا EasyPact سری اقتصادی بریکرهای اشنایدر است که با کاربرد خاص عرضه شده است.
مهمترین ویژگی کلید اتوماتیک ثابت، عدم امکان تغییر جریان نامی برای خطای اتصال کوتاه و یا اضافه جریان است. کلید اتوماتیک فیکس 80 آمپر اشنایدر از اعضای خانواده EasyPact است. طراحی ارگونومیک این کلید سبب راحتی استفاده، نصب و راه اندازی شده است.
مشخصات فنی کلید اتوماتیک فیکس 80 آمپر اشنایدر
اهمیت حفاظت از مدار الکتریکی سبب عرضه انواع مختلفی از تجهیزات حفاظتی به بازار شده است. لازمه حفاظت مطمئن و قابل اعتماد مدار، انتخاب تجهیزات حفاظتی مناسب است. به منظور اطمینان از عملکرد مناسب لازم است در زمان انتخاب کلید اتوماتیک به مشخصات فنی نمونه های مختلف توجه کنید.

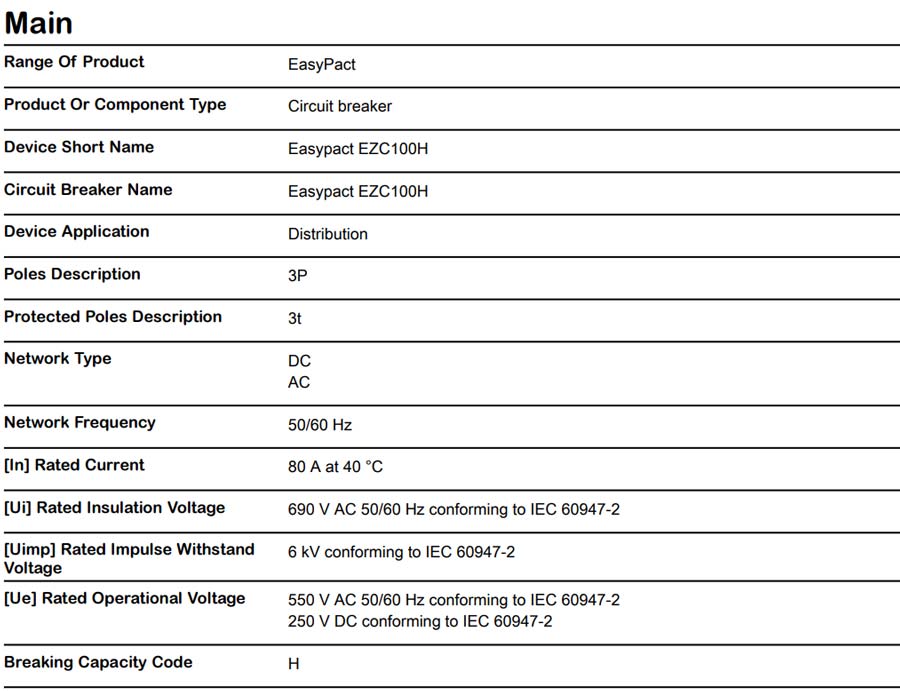

براساس داده های طراحی و مهندسی توجه به پارامترهایی از قبیل جریان نامی، ظرفیت شکست و ولتاژ کاری کلید اتوماتیک بسیار حائز اهمیت است. مشخصات فنی کلید اتوماتیک فیکس 80 آمپر اشنایدر را در جدول زیر ببینید:
مهمترین اطلاعات جدول بالا عبارتند از:
- این بریکر مناسب استفاده در تابلوهای توزیع است
- جریان نامی 80 آمپر در دمای 40 درجه سانتیگراد
- حداکثر ولتاژ کاری 690 ولت با فرکانس 50 یا 60 هرتز
- مناسب جهت استفاده به عنوان ایزولاتور طبق استاندارد EN/IEC 60947-2
تریپ یونیت و تشخیص خطا
بخشی از ساختار کلید اتوماتیک که خطاها را شناسایی می کند، تریپ یونیت نام دارد. به صورت کلی تریپ یونیت ها در دو نوع حرارتی/ مغناطیسی و الکترونیکی دسته بندی می شوند. تریپ یونیت الکترونیکی اشنایدر با نام میکرولاجیک معرفی شده و در نسل های مختلف عرضه می شود.
کلید اتوماتیک فیکس 80 آمپر اشنایدر با تریپ یونیت حرارتی مغناطیسی قادر است خطاهای اتصال کوتاه و اضافه جریان را تشخیص دهد.

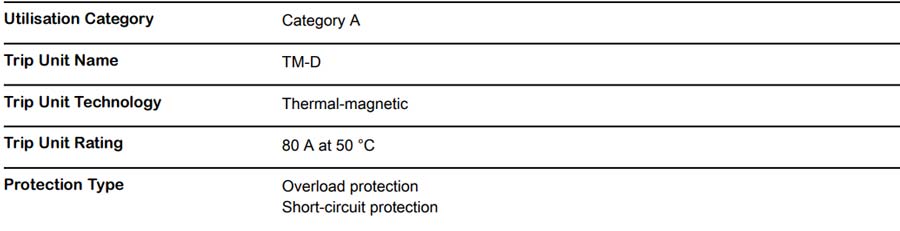

اطلاعات مرتبط با تریپ یونیت به صورت زیر در دیتاشیت درج شده است:
محدودیت های کاری کلید اتوماتیک فیکس 80 آمپر اشنایدر
وظیفه اصلی کلید اتوماتیک، حفاظت از مدار در برابر خطاهای مختلف است. برای رسیدن به این هدف، توجه به برخی نکات مهم برای عملکرد صحیح بریکر ضروری است. یکی از پارامترهای تعیین کننده در عملکرد کلید اتوماتیک، محدودیت های کاری آن است.

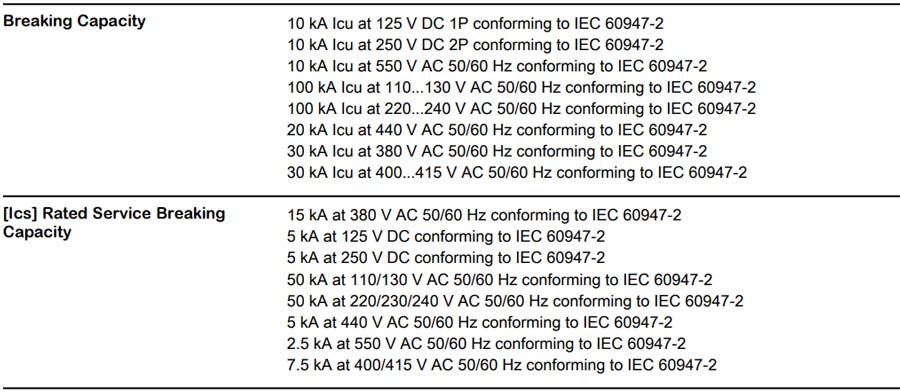

آستانه محدودیت های مورد نیاز با توجه به مشخصات شبکه و محل نصب کلید تعیین می شود. به عنوان مثال ظرفیت شکست کلید براساس حداکثر جریانی که ممکن است در صورت وقوع اتصال کوتاه از کلید عبور کند تعیین می شود. جدول زیر را ببینید:
محدودیت های کاری کلید اتوماتیک فیکس 80 آمپر اشنایدر به صورت زیر تشریح می شود:
- حداکثر ولتاژ لحظه ای 6 کیلوولت
- ظرفیت شکست در ولتاژ 380 تا 415 ولت معادل 10 کیلوآمپر
- افزایش ولتاژ سبب کاهش ظرفیت شکست و کاهش ولتاژ ظرفیت شکست را افزایش می دهد
- عمر مکانیکی 8500 سیکل
- عمر الکتریکی 1500 سیکل

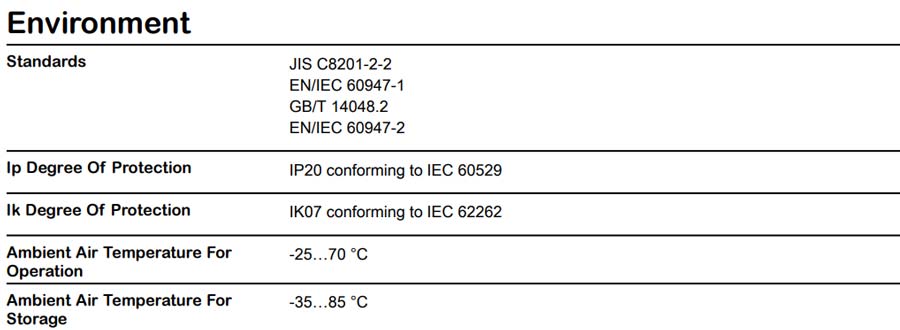

استانداردها و شرایط محیطی
دقت در شرایط محیطی محل استفاده از تجهیزات حفاظتی به منظور بهره مندی از قابلیت اطیمنان و عملکرد مطمئن آن ضروری است. این کلید با درجه حفاظت IP20 عرضه شده است.
دمای کاری کلید اتوماتیک فیکس 80 آمپر اشنایدر نیز بین -25 تا +70 درجه سانتیگراد است.
خرید کلید اتوماتیک اشنایدر
استقبال قابل توجه از بریکرهای اشنایدر متاسفانه پای افراد سودجو را به بازار عرضه این محصولات باز کرده است. به همین دلیل نمونه های غیر اصل (تقلبی) کلید اتوماتیک اشنایدر نیز در بازار یافت می شود. از این رو بهترین راه اطمینان از اصالت محصول، خرید کلید اتوماتیک از عرضه کننده معتبر است.
همین الان کلید اتوماتیک فیکس 80 آمپر اشنایدر را با ضمانت اصالت کالا و خدمات پس از فروش از پناپ کالا سفارش دهید. اگر هنوز سوالی برای شما باقیست با ما تماس بگیرید. مشتاق شنیدن صدای گرمتان هستیم.
