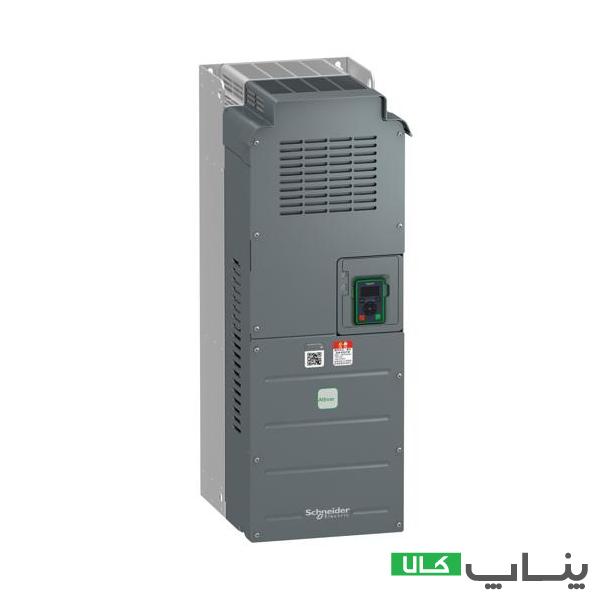

توضیحات درایو 132 کیلووات آلتیوار 610 اشنایدر کد فنی ATV610C13N4
This Easy Altivar 610 drive is a frequency inverter for three-phase asynchronous motors. It works at a rated supply voltage from 380V to 415V AC.It is suitable for motors with power rating up to 132kW / 200hp for applications requiring slight overload (up to 120%).It is suitable for motors with power rating up to 110kW / 150hp for applications requiring significant overload (up to 150%).It offers a plug & play solution, whereby parameters are preset in the factory to the desired configuration, to help save process control and operating time.It has integrated radio interference input filters in accordance with the EMC standard for variable speed electrical power drive products IEC/EN 61800-3, edition 2, category C3 in environment 1 or 2.It weighs 82kg and its dimensions are, 320mm wide, 852mm high, 390mm deep.this drive has been specially designed for standard applications in the market segments water and wastewater and oil and gas and in the domains process and machine management and building management.
اگر به دنبال یک درایو مناسب برای کنترل فرآیند هستید، خانواده آلتیوار 610 اشنایدر انتخابی مناسب برای شماست. توابع عملیاتی این درایو متناسب با نیازهای کنترلی فرآیندهای صنعتی مختلف بهینه شده است. سری ATV610C13N4 در کاربردهای استاندارد توان 132 کیلووات و در کاربردهای سنگین توان 110 کیلووات را پوشش می دهد. درایو آلتیوار 610 توان 132 کیلووات به صورت ویژه برای کنترل پمپ، فن، کمپرسور و نوار نقاله بهینه شده است اما به صورت کلی می توان برای کنترل موتورهای آسنکرون سه فاز از آن استفاده کرد.
فیلتر EMC داخلی این درایو مطابق با استاندارد IEC 61800-3 و از کلاس C3 انتخاب شده است. درجه حفاظت درایو آلتیوار 610 توان 132 کیلووات، IP20 و مناسب نصب در تابلو برق است. برای آشنایی بیشتر با این درایو پر کاربرد همراه من باشید.
مقدمه ای بر درایو اشنایدر
درایوها تنها تجهیزاتی هستند که قابلیت کنترل عملکرد موتور الکتریکی را دارند. با توجه به گستردگی کاربرد موتورهای الکتریکی، درایوها نیز در کاربردها و توان های متنوع عرضه می شوند. درایو اشنایدر از جمله محصولات پرطرفدار و متنوع موجود در بازار ایران است. گستردگی رنج توان، عملکرد مطمئن و پایدار و قیمت مناسب سبب گسترش استفاده از این درایوها در بازار ایران شده است.
خانواده درایو اشنایدر در سری های متنوع با کاربردهای متفاوت عرضه می شود. به منظور بهبود فرآیند انتخاب محصولات، اشنایدر درایوهای خود را در سه گروه کاربردی زیر دسته بندی می کند:
- درایوهای کنترل ماشین: مناسب جهت کنترل ماشین های صنعتی OEM
- درایوهای ساختمانی: مناسب جهت کنترل سیستم های تهویه مطبوع
- درایوهای کنترل فرآیند: مورد استفاده در کنترل فرآیندهای پیچیده صنعتی
بسته به نوع کاربرد و سایر الزامات عملیاتی، می توانید گزینه مطلوب را از بین محصولات اشنایدر انتخاب کنید. جزئیات بیشتر در مورد دسته بندی این درایوها را در راهنمای انتخاب درایو اشنایدر ببینید. درایو 90 کیلووات آلتیوار 610 اشنایدر از سری محصولات کنترل فرآیند اشنایدر است. عملکرد مطمئن و تاثیر چشمگیر این درایو بر کاهش مصرف انرژی و بهبود فرآیند کنترل موتور، سبب گسترش استفاده از این درایو شده است. براساس آنچه در مستندات تولید کننده درج شده است، استفاده از این درایو می تواند مصرف انرژی را تا 70 درصد کاهش دهد.
درایو آلیتوار 610
درایو اشنایدر ATV610 برای کنترل موتورهای سه فاز در رنج توان 0.75 تا 160 کیلو وات عرضه می شود. ولتاژ کاری این درایو بین 380 تا 460 ولت است. درایو آلتیوار 610 اشنایدر با بهینه سازی مصرف انرژی و سهولت کاربری، به بهبود عملکرد تجهیزات و کاهش هزینه های عملیاتی کمک می کند. این درایو از یک ماژول ارتباطی جهت ادغام یکپارچه با سیستم اتوماسیون پشتیبانی می کند.
ورودی / خروجی های استاندارد قابل تنظیم متنوع این درایو سازگاری درایو با برنامه های خاص را تسهیل می کنند. پارامترهای عملیاتی این درایو به صورت از پیش تنظیم شده قابل بارگذاری است. این قابلیت به صرفه جویی در هزینه های راه اندازی و زمان عملیات کمک می کند.
درایو آلتیوار 610 توان 132 کیلووات
در این بخش به بررسی مشخصات فنی سری ATV610C13N4 خواهیم پرداخت. این درایوها برای استفاده در سیستم های سه فاز با ولتاژ 380 تا 460 ولت مناسبند. به منظور کاهش اثرات نویز بر عملکرد درایو، فیلتر داخلی EMC در ساختار آن ها تعبیه شده است. جدول زیر اطلاعات کلی این درایو را نشان می دهد:
کاربردهای ویژه درایو اشنایدر سری 610 عبارتند از:
- کنترل فن
- کنترل پمپ
- کنترل کمپرسور
- کنترل نوار نقاله
مشخصات خروجی و نوع کاربری (استاندارد یا سنگین کار) از جمله پارامترهای مهمی است که در انتخاب درایو اشنایدر بسیار حائز اهمیت است. در جدول زیر مشخصات عملیاتی این درایو درج شده است:
مهمترین نکته ای که از اطلاعات درج شده در این جدول قابل اشاره است، محدودیت توان درایو در کاربردهای سنگین است. اگرچه توان درایو در کاربردهای استاندارد 132 کیلووات است، اما برای کاربردهای سنگین عملکرد درایو به توان 110 کیلووات محدود می شود.
پارامترهای بعدی که در دیتاشیت درایو باید مورد توجه قرار بگیرد، پروفایل کنترلی (مد کنترلی) و پروتکل های ارتباطی درایو است. درایو آلتیوار 610 توان 132 کیلووات از مد بهینه سازی گشتاور برای کنترل عملکرد موتور استفاده می کند. پروتکل ارتباطی مدباس سریال توسط این درایو پشتیبانی می شود. علاوه بر این در صورت نیاز می توانید ماژول توسعه ارتباط پروفی باس را نیز به درایو متصل کنید.
موتورهای الکتریکی در لحظه راه اندازی رفتار متفاوتی با سایر بارهای دارند. جریان هجومی ناشی از شروع به کار موتورها می تواند سبب آسیب به سایر بخش های سیستم شود. برای غلبه بر این چالش راهکارهای مختلفی ارائه شده است. درایو و سافت استارتر از جمله بهترین روش های غلبه بر چالش های راه اندازی موتور سه فاز است. در مقاله راه اندازی موتور با سافت استارتر به بررسی عملکرد این تجهیزات پرداخته ایم.
سافت استارترها سرعت موتور را با شیبی ملایم، از صفر به سرعت نامی می رسانند. در زمان توقف نیز همین شرایط برقرار است و سرعت موتور به آرامی صفر می شود. درایوها نیز قادرند موتور را به آرامی راه اندازی کنند، اما پروفایل شتاب آن ها متفاوت از سافت استارتر است. سافت استارتر عموما به صورت خطی شتاب را افزایش می دهد. اما درایوها از پروفایل های مختلفی برای افزایش شتاب بهره می برند. درایو آلتیوار 610 از پروفایل های شتاب و توقف S و U پشتیبانی می کند. علاوه بر این کاربر می تواند پروفایل اختصاصی مورد نظر خود را نیز برای درایو تعریف کند.
اینورتر اشنایدر 132 کیلووات سری آلتیوار 610 قابلیت های حفاظتی متنوعی دارد. به صورت خلاصه با استفاده از این درایو از قابلیت های حفاظتی زیر بهره مند خواهید شد:
- حفاظت حرارتی موتور و درایو
- حفاظت در برابر گرمای بیش از حد درایو
- حفاظت در برابر اضافه جریان
- حفاظت در برابر قطع فاز
- حفاظت از موتور در برابر سرعت بیش از حد مجاز
- حفاظت در برابر اضافه ولتاژ و کاهش ولتاژ
همین الان درایو آلتیوار 610 توان 132 کیلووات را با ضمانت اصالت کالا و خدمات پس از فروش از پناپ کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقی مانده است، کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند. با ما تماس بگیرید.
