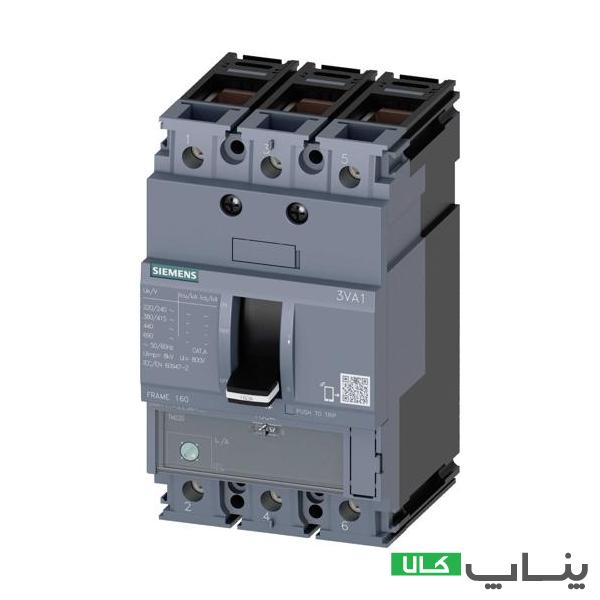

کلید اتوماتیک 16 آمپر زیمنس، کد فنی 3VA1196-4EE36-0AA0

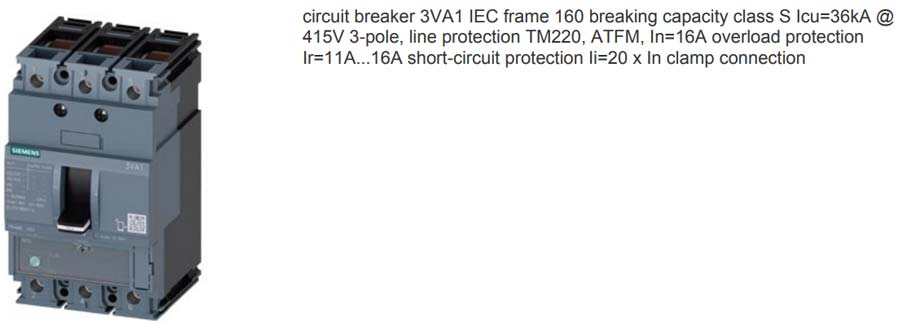

کلید اتوماتیک 16 آمپر زیمنس با کد فنی 3VA1196-4EE36-0AA0 عضو خانواده 3VA زیمنس است. این بریکر برای حفاظت از مدار در برابر خطای اضافه جریان و اتصال کوتاه طراحی شده است. این کلید اتوماتیک برای حفاظت از خط (line protection) مناسب است. تریپ یونیت این بریکر از نوع حرارتی – مغناطیسی است.

جریان نامی این کلید اتوماتیک زیمنس 16 آمپر و رنج جریان حرارتی بین 11 تا 16 آمپر است. با رسیدن جریان عبوری به 20 برابر مقدار نامی، خطای اتصال کوتاه تشخیص داده می شود. ظرفیت شکست کلید اتوماتیک 16 آمپر زیمنس در 415 ولت معادل 36kA است. با بررسی بیشتر این بریکر همراه من باشید.

کلید اتوماتیک یا MCCB

کلید اتوماتیک از جمله بریکرهای پرکاربرد الکتریکی است. این کلید در برابر خطاهای اتصال کوتاه، زمین، اضافه بار و … از مدار حفاظت می کند. کاربرد اصلی MCCB حفاظت از سیستم های سوئیچینگ، ترانسفورماتور و تابلوهای توزیع است.

تشخیص خطا توسط بخشی به نام تریپ یونیت انجام می شود. نوع تریپ یونیت کلید اتوماتیک تعیین کننده خطاهای قابل تشخیص توسط آن است.

در مقایسه با سایر تجهیزات حفاظتی از جمله کلید مینیاتوری و کلید حرارتی، MCCB قابلیت های بیشتری است. رنج جریان کلید اتوماتیک نیز گسترده تر است. تنها بریکری که رنج جریان بیشتری از MCCB  دارد، کلید هوایی است.

کاربرد گسترده این بریکر سبب عرضه انواع گوناگونی از آن به بازار شده است. از جمله نمونه های محبوب بازار ایران می توان به موارد زیر اشاره کرد:

• کلید اتوماتیک زیمنس
• کلید اتوماتیک اشنایدر
• کلید اتوماتیک ABB
• کلید اتوماتیک هیوندای

کلید اتوماتیک زیمنس در سری های مختلف به بازار عرضه می شود. در حال حاضر کلید اتوماتیک 3VM زیمنس و سری 3VA در بازار ایران موجود است.

مشخصات فنی کلید اتوماتیک 16 آمپر زیمنس

تجهیزات حفاظتی متنوعی برای محفاظت از مدار الکتریکی عرضه می شود. حفاظت قابل اعتماد از مدار تنها با انتخاب تجهیزات مناسب میسر می شود. به منظور اطمینان از انتخاب کلید اتوماتیک مناسب، توجه به مشخصات فنی نمونه های مختلف ضروری است.

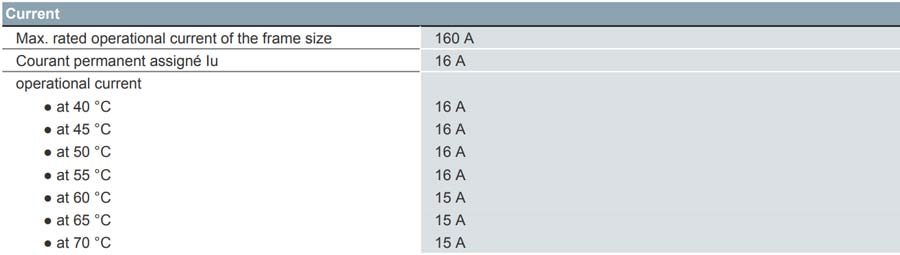

براساس داده های طراحی و مهندسی بررسی برخی پارامترهای عملیاتی مانند جریان نامی، ظرفیت شکست و ولتاژ کاری بریکر اهمیت زیادی دارد. تغییرات جریان نامی کلید اتوماتیک 16 آمپر زیمنس را در جدول زیر ببینید:

مهمترین اطلاعات جدول بالا عبارتند از:

• این بریکر مناسب حفاظت از خط است
• جریان نامی 16 آمپر تا دمای 55 درجه سانتیگراد
• حداکثر ولتاژ کاری 690 ولت با فرکانس50 یا 60 هرتز

تریپ یونیت و محدودیت های کاری

وظیفه تشخیص خطا بر عهده تریپ یونیت کلید اتوماتیک است. کلید اتوماتیک 16 آمپر زیمنس از تریپ یونیت حرارتی مغناطیسی بهره می برد. این بریکر در برابر خطاهای اتصال کوتاه و اضافه جریان از مدار حفاظت می کند و نمودار مشخصه آن از نوع LI است.

به نکات زیر توجه کنید:

• عدم توانایی تشخیص خطای زمین
• عدم حفاظت از هادی نول
• جریان نامی کلید تا 55 درجه سانتیگراد ثابت است اما بعد از آن کاهش پیدا می کند

پارامتر مهم دیگری که باید مورد توجه قرار بگیرد، محدودیت های کاری کلید است. ظرفیت شکست بریکر در زمان انتخاب از اهمیت بسیار بالایی برخوردار است. این پارامتر با توجه به مشخصات شبکه و محل نصب کلید تعیین می شود. لازم به ذکر است تغییر ولتاژ کاری بر ظرفیت شکست کلید تاثیرگذار است.

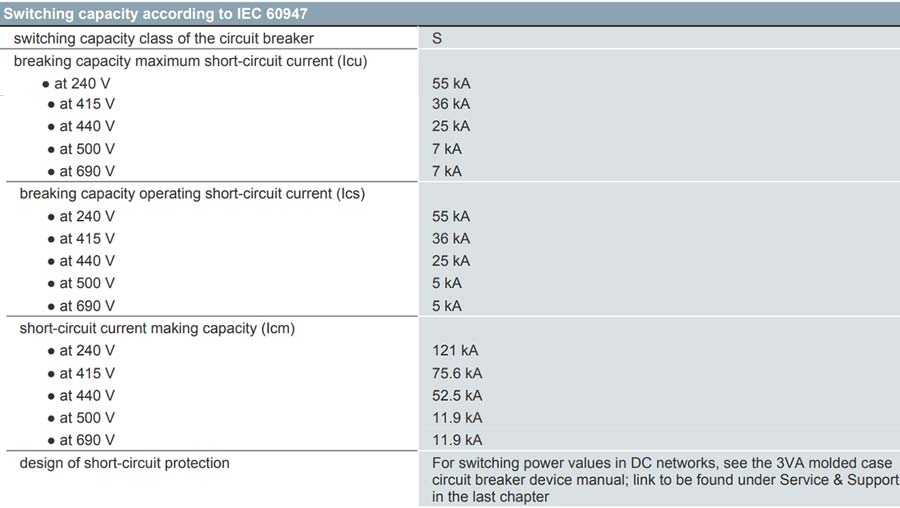

جدول زیر را ببینید:

توجه به محدودیت های کاری زیر ضروری است:

• ظرفیت شکست در ولتاژ 415 ولت معادل 36 کیلوآمپر
• افزایش ولتاژ سبب کاهش ظرفیت شکست و کاهش ولتاژ ظرفیت شکست را افزایش می دهد
• عمر مکانیکی20000 سیکل
• عمر الکتریکی (تغییر وضعیت بر اثر خطا) متناسب با ولتاژ مدار و جریان خطا بین 6300 تا 9000 سیکل

استانداردها و شرایط محیطی کلید اتوماتیک 16 آمپر زیمنس

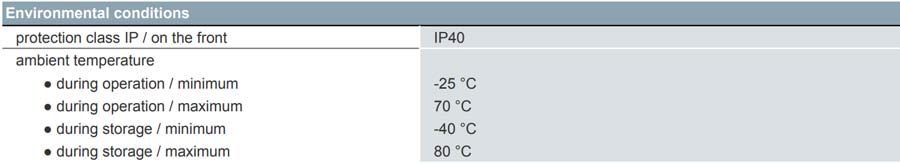

توجه به شرایط محیطی محل استفاده از بریکر به منظور بهره مندی از قابلیت اطیمنان و عملکرد مطمئن کلید اتوماتیک 16 آمپر زیمنس ضروری است. این کلید با درجه حفاظت IP40 عرضه شده است. دمای کاری کلید نیز بین -25 تا +70 درجه سانتیگراد است.

خرید کلید اتوماتیک زیمنس

استقبال زیاد از بریکرهای زیمنس، افراد سودجو را به بازار عرضه این محصولات علاقه مند کرده است. از این رو نمونه های غیر اصل (تقلبی) و کارکرده کلید اتوماتیک زیمنس در بازار زیاد به چشم می خورد. بهترین راه برای اطمینان از اصالت محصول، خرید کلید اتوماتیک از عرضه کننده معتبر است.

همین الان کلید اتوماتیک 16 آمپر زیمنس را با ضمانت اصالت کالا و خدمات پس از فروش از پناپ کالا سفارش دهید. اگر هنوز سوالی برای شما باقیست با ما تماس بگیرید. مشتاق شنیدن صدای گرمتان هستیم.
