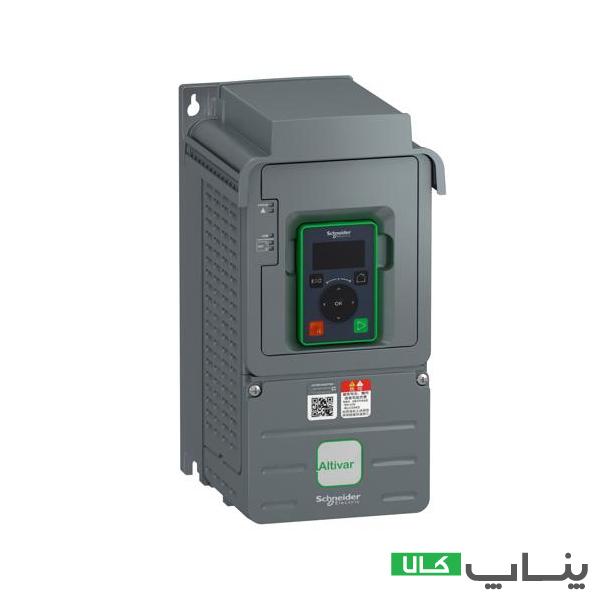

درایو 2.2 کیلووات آلتیوار 610 اشنایدر کد فنی ATV610U22N4 Variable Speed Drive, Easy Altivar 610, 2.2kW, 3hp, 380 to 460V, IP20

مشخصات اصلی درایو 2.2 کیلووات آلتیوار 610 اشنایدر
خانواده محصول (Range of product)
Easy Altivar 610
نوع محصول یا جزء (Product or component type)
Variable speed drive
کاربرد خاص محصول (Product specific application)
Fan, pump, compressor, conveyor
نام کوتاه محصول (Device short name)
ATV610
گونه (Variant)
Standard version
موارد استفاده (Product destination)
Asynchronous motors
Synchronous motors
حالت نصب (Mounting mode)
Cabinet mount
فیلتر EMC (EMC filter)
Integrated conforming to IEC 61800-3 category C3 with 50 m
درجه حفاظت IP (IP degree of protection)
IP20
نوع خنک کننده (Type of cooling)
Forced convection
فرکانس تغذیه (Supply frequency)
50-60 Hz +/-5 %
تعداد فازهای شبکه (Network number of phases)
3 phases
[ما] ولتاژ منبع تغذیه نامی (Rated supply voltage)
380-460 V - 15-10 %
توان موتور (کیلووات) (Motor power kW)
2.2 kW for normal duty
1.5 kW for heavy duty
توان موتور (اسب بخار) (Motor power hp)
3 hp for normal duty
2 hp for heavy duty
جریان خط (Line current)
7.8 A at 380 V (normal duty)
6.5 A at 460 V (normal duty)
5.6 A at 380 V (heavy duty)
4.6 A at 460 V (heavy duty)
جریان اتصال کوتاه خط (Prospective line Isc)
5 kA
توان ظاهری (Apparent power)
5.2 kVA at 460 V (normal duty)
3.7 kVA at 460 V (heavy duty)
جریان خروجی پیوسته (Continuous output current)
5.6 A at 4 kHz for normal duty
4 A at 4 kHz for heavy duty
حداکثر جریان گذرا (Maximum transient current)
6.2 A during 60 s (normal duty)
6 A during 60 s (heavy duty)
مشخصات کنترل موتور ناهمزمان (Asynchronous motor control profile)
Variable torque standard
Optimized torque mode
Constant torque standard
فرکانس خروجی (Output frequency)
0.1…500 Hz
فرکانس سوئیچینگ اسمی (Nominal switching frequency)
4 kHz
فرکانس سوئیچینگ (Switching frequency)
2-12 kHz adjustable
تعداد سرعت های از پیش تعیین شده (Number of preset speeds)
16 preset speeds
پروتکل پورت ارتباطی (Communication port protocol)
Modbus serial
کارت توسعه (Option card)
Slot A: communication card, Profibus DP V1
Slot A: digital or analog I/O extension card
Slot A: relay output card
مشخصات تکمیلی درایو 2.2 کیلووات آلتیوار 610 اشنایدر
ولتاژ خروجی (Output voltage)
<= power supply voltage
جبران لغزش موتور (Motor slip compensation)
Not available in permanent magnet motor law
Automatic whatever the load
Can be suppressed
Adjustable
رمپ های شتاب و کاهش سرعت (Acceleration and deceleration ramps)
S, U or customized
Linear adjustable separately from 0.01 to 9000 s
ترمز تا سکون (Braking to standstill)
By DC injection
نوع حفاظت (Protection type)
Thermal protection: motor
Motor phase break: motor
Thermal protection: drive
Overheating: drive
Overcurrent between output phases and earth: drive
Overload of output voltage: drive
Short-circuit protection: drive
Motor phase break: drive
Overvoltages on the DC bus: drive
Line supply overvoltage: drive
Line supply undervoltage: drive
Line supply phase loss: drive
Overspeed: drive
Break on the control circuit: drive
وضوح فرکانس (Frequency resolution)
Display unit: 0.1 Hz
Analog input: 0.012/50 Hz
اتصال برق (Electrical connection)
Control, screw terminal: 0.5-1.5 mm²
Line side, screw terminal: 2.5-16 mm²
Motor, screw terminal: 2.5-16 mm²
نوع رابط (Connector type)
1 RJ45 (on the remote graphic terminal) for Modbus serial
رابط فیزیکی (Physical interface)
2-wire RS 485 for Modbus serial
قاب انتقال (Transmission frame)
RTU for Modbus serial
نرخ انتقال (Transmission rate)
4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial
نوع پلاریزاسیون (Type of polarization)
No impedance for Modbus serial
تعداد آدرس ها (Number of addresses)
1…247 for Modbus serial
روش دسترسی (Method of access)
Slave
تغذیه (Supply)
External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection
Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection
سیگنال دهی محلی (Local signalling)
2 LEDs for local diagnostic
1 LED (yellow) for embedded communication status
2 LEDs (dual colour) for communication module status
1 LED (red) for presence of voltage
عرض (Width)
145 mm
ارتفاع (Height)
297 mm
350 mm with EMC plate
عمق (Depth)
203 mm
وزن خالص (Net weight)
3.135 kg
تعداد ورودی آنالوگ (Analogue input number)
3
نوع ورودی آنالوگ (Analogue input type)
AI1, AI2, AI3 software-configurable voltage: 0-10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 software-configurable current: 0-20 mA, impedance: 250 Ohm, resolution 12 bits
AI2, AI3 software-configurable temperature probe or water level sensor
تعداد ورودی دیجیتال (Discrete input number)
6
نوع ورودی دیجیتال (Discrete input type)
DI1-DI6 programmable as logic input, 24 V DC (<= 30 V), impedance: 3.5 kOhm
DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V)
سازگاری ورودی (Input compatibility)
DI1-DI6: logic input level 1 PLC conforming to IEC 61131-2
DI5, DI6: pulse input level 1 PLC conforming to IEC 65A-68
منطق ورودی دیجیتال (Discrete input logic)
Positive logic (source): DI1-DI6 configurable logic input,  11 V (state 1)
Negative logic (sink): DI1-DI6 configurable logic input, > 16 V (state 0), < 10 V (state 1)
Positive logic (source): DI5, DI6 configurable pulse input,  2.5 V (state 1)
تعداد خروجی آنالوگ (Analogue output number)
2
نوع خروجی آنالوگ (Analogue output type)
Software-configurable current AQ1, AQ2: 0-20 mA, resolution 10 bits
Software-configurable voltage AQ1, AQ2: 0-10 V DC impedance 470 Ohm, resolution 10 bits
مدت زمان نمونه برداری (Sampling duration)
5 ms +/- 0.1 ms (AI1, AI2, AI3) - analog input
2 ms +/- 0.5 ms (DI1-DI6)configurable - discrete input
5 ms +/- 1 ms (DI5, DI6)configurable - pulse input
10 ms +/- 1 ms (AQ1, AQ2) - analog output
دقت (Accuracy)
+/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
+/- 1 % AQ1, AQ2 for a temperature variation 60 °C analog output
خطای خطی (Linearity error)
AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
AQ1, AQ2: +/- 0.2 % for analog output
تعداد خروجی رله (Relay output number)
3
نوع خروجی رله (Relay output type)
Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles
Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles
زمان تازه کردن (Refresh time)
Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)
حداقل جریان سوئیچینگ (Minimum switching current)
Relay output R1, R2, R3: 5 mA at 24 V DC
حداکثر جریان سوئیچینگ (Maximum switching current)
Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC
Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
ایزولاسیون (Isolation)
Between power and control terminals
مقاومت عایق (Insulation resistance)
> 1 MOhm 500 V DC for 1 minute to earth
مشخصات زیست محیطی درایو 2.2 کیلووات آلتیوار 610 اشنایدر
سطح سر و صدا (Noise level)
55 dB conforming to 86/188/EEC
اتلاف برق در وات (Power dissipation in W)
54 W(forced convection) at 380 V, switching frequency 4 kHz
27 W(natural convection) at 380 V, switching frequency 4 kHz
موقعیت عملیاتی (Operating position)
Vertical +/- 10 degree
سازگاری الکترومغناطیسی (Electromagnetic compatibility)
Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3
Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4
1.2/50 µs - 8/20 µs surge immunity test level 3 conforming to IEC 61000-4-5
Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6
درجه آلودگی (Pollution degree)
2 conforming to IEC 61800-5-1
مقاومت در برابر لرزش (Vibration resistance)
1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6
مقاومت در برابر ضربه (Shock resistance)
15 gn for 11 ms conforming to IEC 60068-2-27
رطوبت نسبی (Relative humidity)
5…95 % without condensation conforming to IEC 60068-2-3
دمای هوای محیط برای عملیات (Ambient air temperature for operation)
-15…45 °C (without derating)
45…60 °C (with derating factor)
ارتفاع عملیاتی (Operating altitude)
<= 1000 m without derating
1000-4800 m with current derating 1 % per 100 m
ویژگی محیطی (Environmental characteristic)
Chemical pollution resistance class 3C3 conforming to IEC 60721-3-3
Dust pollution resistance class 3S3 conforming to IEC 60721-3-3
استانداردها (Standards)
IEC 61800-3
Environment 2 category C3 IEC 61800-3
 IEC 61800-5-1
 IEC 60721-3
علامت گذاری (Marking)
CE
واحد های بسته بندی درایو 2.2 کیلووات آلتیوار 610 اشنایدر
نوع واحد بسته 1 (Unit Type of Package 1)
PCE
تعداد واحد در بسته 1 (Number of Units in Package 1)
1
بسته 1 ارتفاع (Package 1 Height)
19.000 cm
بسته 1 عرض (Package 1 Width)
30.500 cm
بسته 1 طول (Package 1 Length)
41.000 cm
بسته 1 وزن (Package 1 Weight)
4.313 kg
نوع واحد بسته 2 (Unit Type of Package 2)
P06
تعداد واحد در بسته 2 (Number of Units in Package 2)
6
بسته 2 ارتفاع (Package 2 Height)
75.000 cm
بسته 2 عرض (Package 2 Width)
80.000 cm
بسته 2 طول (Package 2 Length)
60.000 cm
بسته 2 وزن (Package 2 Weight)
37.778 kg
